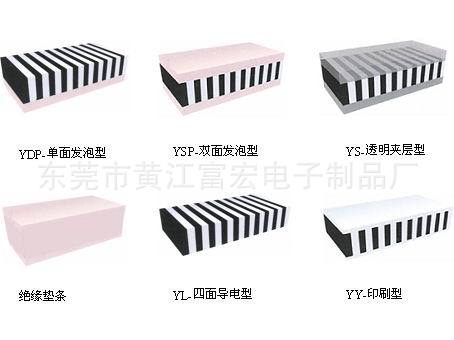

导电层体积电阻率

CONDUCTIVE LAYER VOLUME RESISTANCE RATE

PV1≤6Ω.cm

绝缘层体积电阻率

INSULATED INSULATION RESISTANCE

PV2≥1012Ω. cm

最大使用电流密度

MAX. USING CURRENT DENSITY

≤2.5mA/m㎡

邵氏硬度

HARDNESS. SHAOSHI

50-70A

使用环境条件

USING CIRCUMSTANCES CONDITION

-45￣150℃    +25℃85%

项目Item

代号

单位

0.05P

0.10P

0.18P

P值 Pitch

P

mm

0.05±0.03

0.10±0.05

0.18±0.06

长:Lenght

L

mm

1.0～20.0±0.15       20.1～50.0±0.2

50.1～100.0±0.3     100.1～200.0±0.5

高:Height

H

mm

0.8～5.0±0.1  5.1～10.0±0.15    10.1～30±0.20

宽:Width

W

mm

0.5～3.0±0.1  3.1～6.0±0.12   6.1～10.0±0.3

导电层厚

Conduct width

TC

mm

0.025±0.02

0.05±0.03

0.09±0.04

绝缘层厚

Insulator width

TI

mm

0.025±0.02

0.05±0.03

0.09±0.04

中导厚Core width

CW

0.2～1.0±0.05    1.1～4±0.1

纹路偏斜度Lines lope

≤2°

长度(L)

单位:mm

高度(H)

单位:mm

宽度(W)

单位:mm

P值

玻璃的长度减少0.5mm

LCD与PCB之间的高度×(1.09～1.15)即压缩比为9%～15%,最佳压缩比为10%

LCD边缘宽度×(0.9～0.95)

PCB每个金手指宽度与胶条之比≥3～5,即每个金手指上有3～5条导电层接触,导电良好.
