不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力．
不锈钢压力表的整体结构设计合理、工艺精致、具有较高的测量精确度和良好的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品．

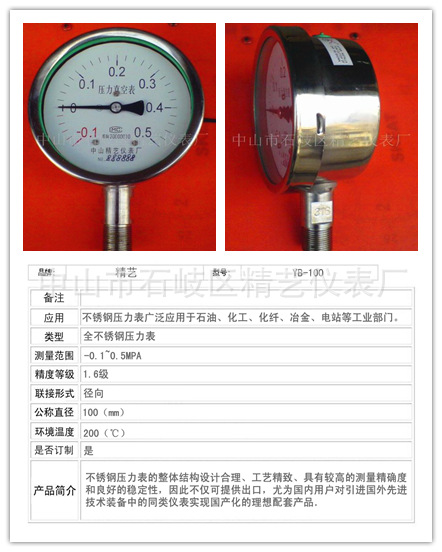

Y-B系列不锈钢压力表
◆型号：Y-60-B Y-100-B Y-150-B
◆用途：该系列仪表全部采用有良好耐腐蚀性能的不锈钢材质制造，主要零件采用1Cr18Ni9、OCr18Ni12Mo2Ti、USU316、USU316L等材料，适用于有腐蚀性的环境，可检测有弱腐蚀性，但不结晶、不凝固、粘度低的液体、气体或蒸汽等介质的压力。
该系列仪表主要应用于矿山、石油、化工、冶炼、电力、食品、医药、航天等行业。
◆型号命名：
◆技术参数：
型号 | Y-60B | Y-100B | Y-150B |
公称直径 | Φ60 | Φ100 | Φ150 |
接头螺纹 | M14×1.5 | M20×1.5 |
精度等级 | 2.5 | 1.6 |
测量范围 （MPa） | 真 空：-0.1～0 压力真空：-0.1～0.06 -0.1～0.15 -0.1～0.3 -0.1～0.5 -0.1～0.9 -0.1～1.5 -0.1～2.4 压 力：0～0.1 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 |
使用环境温度 | -40℃～70℃ |
波登管材质 | OCr18Ni12Mo2Ti；USU316；USU316L |
安装型式 | 径向无边；径向后边(T)；轴向前边(ZQ)；轴向无边(Z) |
抗振等级 | V·H·3 |
注：接头螺纹可按用户要求，制作成管螺纹或锥管螺纹。
◆ 外形尺寸：
型号 | 外形尺寸（mm） |
A | B | C | D | d0 | d1 | d2 | M |
Y-60-B | 57 | 32.5 | 14 | Φ60 | | | Φ5 | M14×1.5 |
Y-60T-B | 57 | 32.5 | 14 | Φ60 | Φ5 | Φ75 | Φ5 | M14×1.5 |
Y-60Z-B | 57 | 32.5 | | Φ60 | | | Φ5 | M14×1.5 |
Y-60ZQ-B | 45 | 32.5 | | Φ60 | Φ5 | Φ75 | Φ5 | M14×1.5 |
Y-100-B | 89 | 44 | 17 | Φ100 | | | Φ6 | M20×1.5 |
Y-100T-B | 89 | 44 | 17 | Φ100 | Φ6 | Φ118 | Φ6 | M20×1.5 |
Y-100Z-B | 83 | 44 | 34 | Φ100 | | | Φ6 | M20×1.5 |
Y-100ZQ-B | 68 | 44 | 34 | Φ100 | Φ6 | Φ118 | Φ6 | M20×1.5 |
Y-150-B | 113 | 53 | 22 | Φ150 | | | Φ6 | M20×1.5 |
Y-150T-B | 113 | 53 | 22 | Φ150 | Φ6 | Φ165 | Φ6 | M20×1.5 |
Y-150Z-B | 90 | 53 | 55 | Φ150 | | | Φ6 | M20×1.5 |
Y-150ZQ-B | 69 | 53 | 55 | Φ150 | Φ6 | Φ165 | Φ6 | M20×1.5 |
