雷蒙磨粉机又称雷蒙磨,雷蒙机,雷磨机,是代替球磨机加工粉末的一种新型磨粉机,雷蒙磨粉机的磨辊在离心力的作用紧紧地压在磨环上,因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。雷蒙磨粉机的磨辊、磨环更换周期长,从而排除了离心粉碎机易损件更换周期短的弊端。该磨粉机适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、陶瓷、玻璃等莫氏硬度不大于7级,湿度在6%以下的非易燃易爆的矿业、化工、建材、冶金等行业280多种物料的制粉加工,成品粒度可在100-425目范围内调节。
河南高峰重工机械有限公司生产的雷蒙磨粉机系列有:3R2715雷蒙磨、3R7826雷蒙磨、3R3016雷蒙磨、3R2615雷蒙磨、4R3016雷蒙磨、4R3216雷蒙磨、4R4125雷蒙磨、5R4121雷蒙磨、5R4125雷蒙磨等些列产品,现在已经推出了6R大型工业磨粉机。
雷蒙磨配件:

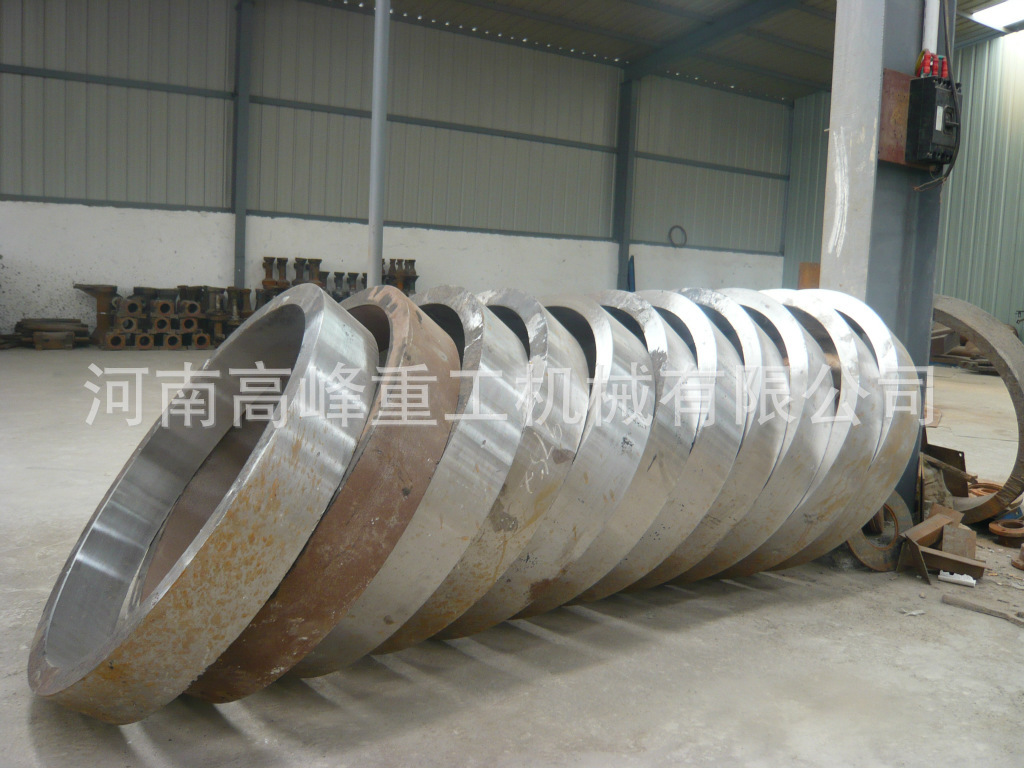

雷蒙磨主要配件:磨辊、磨环、梅花架、磨辊轴、铲刀座、主轴、连轴器、磨辊轴承室、风机轴承座
雷蒙磨粉机结构:

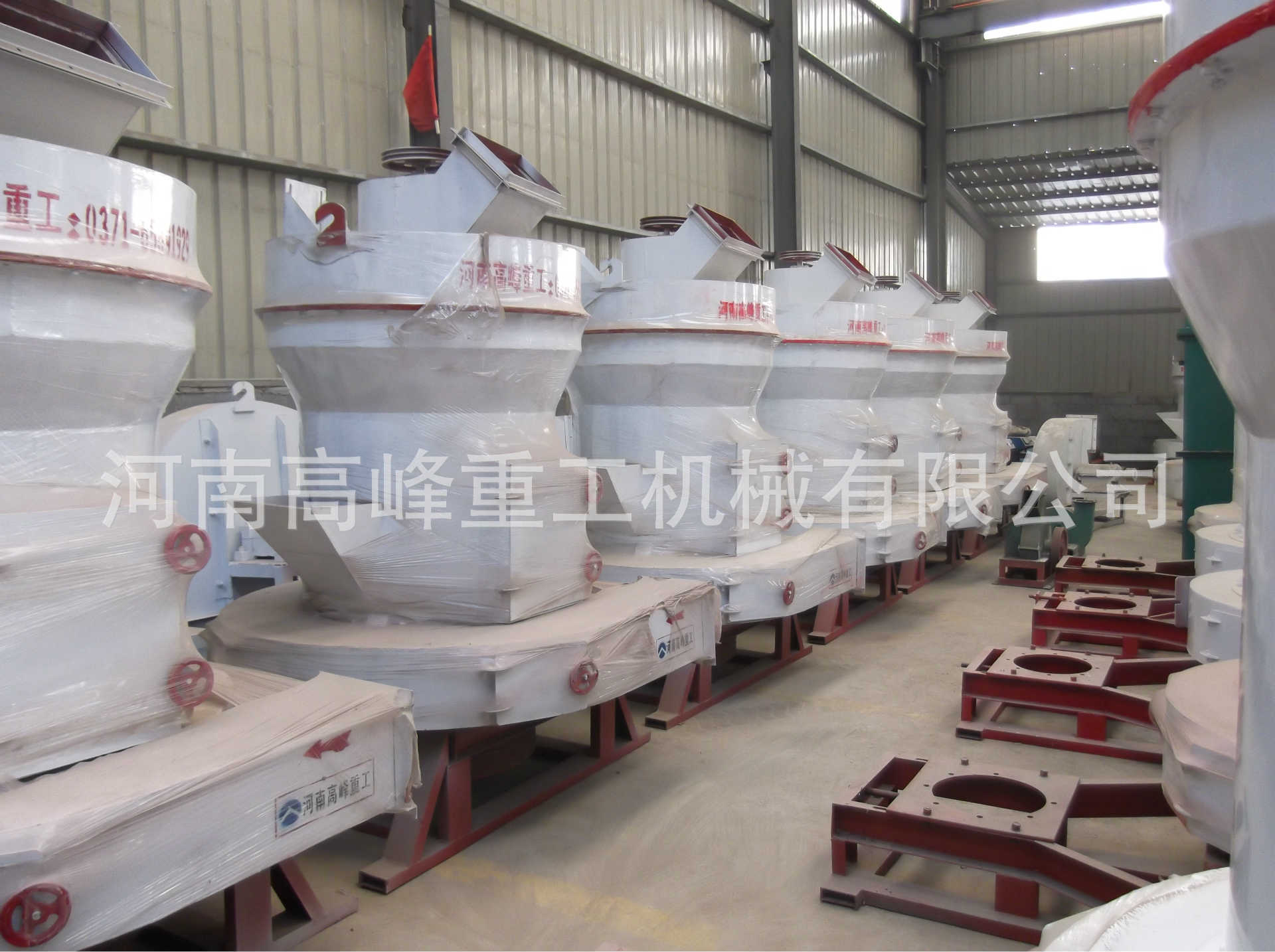

雷蒙磨主要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成、其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成、辅助设备有颚式破碎机、提升机、电磁振动给料机、电控柜等,用户可以根据现场情况灵活选择。

雷蒙磨粉机工作过程:
雷蒙磨粉机整机结构是由主机、分析机、管道装置、鼓风机,根据用户需要可以配备破碎机、提升机、电磁振动给料机、电控电机等组成。物料经粉碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将料均匀连续的送入雷蒙磨粉机主机磨室内,由于旋转时离心力作用,磨辊向外摆动,紧压于磨环,铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动而达到粉碎目的。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选,细度过粗的物料落回重磨,合格细粉则随气流进入成品旋风集粉器,经出粉管排出,即为成品。 在雷蒙磨粉机磨室内因被磨物料中有一定的水分,研磨时生热,水气蒸发,以及整机各管道接口不严密,外界气体被吸入,使循环气压增高,保证磨机在负压状态下工作,所增加的气流量通过余风管排入除尘器,被净化后排入大气
雷蒙磨粉机性能特征:
1.整机为立式结构,占地面积小,系统性强,从原材料的粗加工到输送到制粉及最后的包装,可自成一个独立的生产系统。
2.与其他磨粉设备相比,通筛率高达99%。
3.主机传动装置采用密闭齿轮箱和带轮,传动平稳,运转可靠。
4.雷蒙磨重要部件均采用优质铸件及型材制造,工艺精细,保证了整套设备的耐用性。
5.雷蒙磨电气系统采用集中控制,选型先进合理自动化程度高。
雷蒙磨技术参数:
型号 参数 名称 | 4R3216 | 4R3216(B) | 4R3216(高压) | 5R4119 |
磨辊数量 | 4个 | 4个 | 4个 | 5个 |
磨辊直径×高度 | φ320×160mm | φ320×160mm | φ320×160mm | φ410×190mm |
磨环直径×高度 | φ970×160mm | φ970×160mm | φ970×160mm | φ1280×190mm |
主机转速 | 130转/分 | 130转/分 | 130转/分 | 103转/分 |
最大进料粒度 | 20-30mm | 20-30mm | 20-30mm | 30mm |
成品粒度 | 0.613-0.033毫米 | 0.613-0.033毫米 | 0.613-0.033毫米 | ≥0.013毫米 |
产量 | 2-6.5吨/小时 | 2-6.5吨/小时 | 2-6.5吨/小时 | 5-8吨/小时 |
外形尺寸长×宽×高 | 7.1×5.9×7.9米 | 7.1×5.9×7.9米 | 7.1×5.9×7.9米 | 7.85×8×9.7米 |
总重(电控除外) | 16吨 | 14.5吨 | 16.1吨 | 26.1吨 |
型号 技术参数 | 3R2115 | 3R2615 | 3R2715 | 3R 4R3015 | 4R3016 |
最大进料粒度 | 15mm | 20mm | 25mm | 25mm | 30mm |
成品粒度 | 60-325目 | 60-325目 | 60-325目 | 60-325目 | 60-325目 |
产量吨/小时 | 0.5-1.6 | 0.7-3 | 0.9-3.5 | 1-4 | 1-5 |
中心轴转速 | 180/分 | 160/分 | 160/分 | 155/分 | 160/分 |
磨环内径 | φ650mm | φ780mm | φ830mm | φ860mm | φ890mm |
磨辊磨环高度 | 150mm | 150mm | 140mm | 150mm | 160mm |
磨辊外径 | 210mm | 260mm | 270mm | 300mm | 300mm |
风机风量m3/时 | 11000m3 | 13000m3 | 13000m3 | 14000m3 | 14000m3 |
风机风压 | 190mm | 230mm | 230mm | 230mm | 230mm |
主机电机 | 8极15千瓦 | 8极18.5千瓦 | 8极22千瓦 | 8极22千瓦 | 8极30千瓦 |
风机电机 | 4极11千瓦 | 4极15千瓦 | 4极18.5千瓦 | 4极18.5千瓦 | 4极18.5千瓦 |
分析器电机 | 6极2.2千瓦 | 6极2.2千瓦 | 6极2.2千瓦 | 6极2.2千瓦 | 6极2.2千瓦 |
4R4125,5R412型雷蒙磨技术参数,请联系:张杰15303819111
雷蒙磨粉机使用注意事项:
1、为使雷蒙磨粉机粉机正常,应制定设备“设备保养安全操作制度”方能保证雷蒙磨粉机长期安全运行,同时要有必要的检修工具以及润滑脂和相应的配件。
2、雷蒙磨粉机的磨辊装置使用时间超过500小时左右重新更换磨辊时,对辊套内的各滚动轴承必须进行清洗,对损坏件应及时更换,加油工具可用手动加油泵。
3、雷蒙磨粉机在使用过程当中,应有固定人员负责看管,操作人员必须具备一定的技术水平。雷蒙磨粉机在安装前对操作人员必须进行必要的技术培训,使之了解雷蒙磨粉机的原理性能,熟悉操作规程。
4、雷蒙磨粉机使用一段时间后,应进行检修.同时对磨辊磨环铲刀等易损件进行检修更换处理,磨辊装置在使用前后对连接螺栓螺母应进行仔细检查,看是否有松动现象,润滑油脂是否加足。
