一、概述
    KW系列锥面包络圆柱蜗杆减速器(JB／T5559一1991)采用ZKl蜗杆，即锥面包络圆柱蜗杆，承载能力较
大，传动效率高，使用寿命长。主要适用于冶金、矿山、起重、运输、化工、建筑、轻工等行业。
    工作条件：蜗杆输入转速不超过1500r／rainI工作环境温度为一40～40℃，当工作环境温度低于O℃时，启动前润滑油必须加热到O℃以上，或采用低凝固点的润滑油t减速器可正、反双向运转。

二、型号、中心距、传动比、标记
2．1型号
(1)KWU型一蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器；
(2)KWS型一蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器-
(3)KWO型一蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。
其中K一蜗杆为ZKl型，W一蜗杆减速速器，U一蜗杆在蜗轮之下，S一蜗杆在蜗轮之侧，O一蜗杆在蜗轮之上。

2.2 中心距

2.3 公称传动比

2.4 标记示例

KWU型锥面包络圆柱蜗杆减速器实体模型（ⅠF）

KWU型锥面包络圆柱蜗杆减速器实体模型（ⅡF）

KWU型锥面包络圆柱蜗杆减速器实体模型（ⅢF）

三、外形及安装尺寸

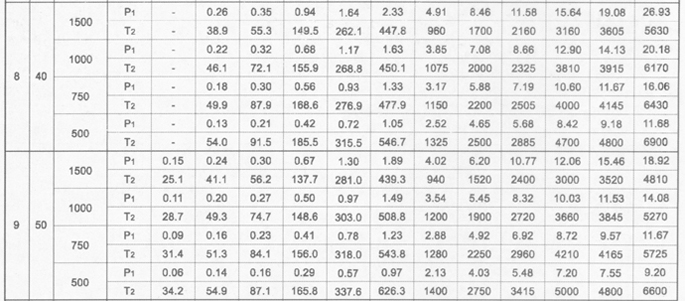

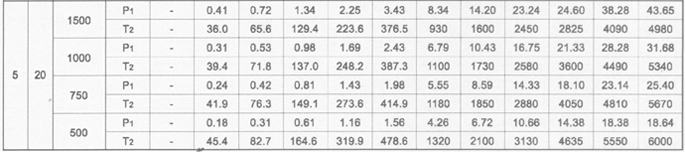

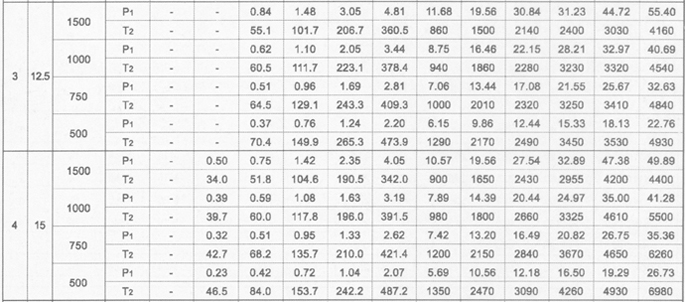

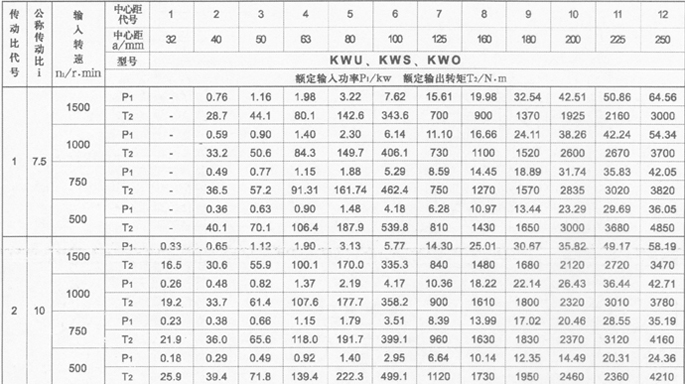

KW型蜗杆减速器额定输入功率及额定输出转矩表
