产品结构：
    （1）面板：玻璃钢材质，表面光洁美观，耐腐蚀，防老化。
    （2）填料：为改性聚氯乙烯双向点波片，热力性能好，气流阻力小，刚性好，耐热75℃、耐寒、阻燃。
    （3）风机：叶片材质为合金铝板。风机气动力合理、风量大、效率高、噪声低、耐腐蚀等特点。
    （4）电机和减速机：为外协设备。
    （5）布水槽：玻璃钢材质，配水均匀，超低噪声型有盖板可蔽光，防杂物飞入，减少溅水声。
    （6）消声罩：玻璃钢材质，内粘空腔式阻燃型聚氯乙烯薄膜消声材料。
    （7）百叶窗：玻璃钢材质，可防水溅出，并可使进塔气流均匀。
    （8）水箱：玻璃钢材质，起集水作用，设有自动补充水设施，可闭路循环直接吸水。
    （9）骨架：为折边型钢组装结构，刚性好，重量轻，运输、安装方便，热镀锌防腐 。

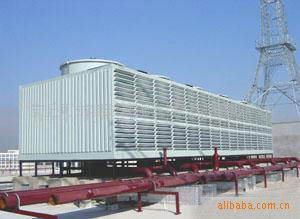

一、产品简介横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行气热交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。

二、 型号规格
横流式玻璃钢冷却塔型号代码及意义：
　　B－玻璃钢　H－横流塔　Z－组装式　　D－低噪声型　CD－超低噪声型 G－中高水温降工业型 L－冷却塔

三、性能与选择
　　1、设计参数：
　　（ 1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温降△t=5℃，冷却幅高t2-τ=4℃
　　（ 2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温降△t=10℃，冷却幅高t2-τ=5℃
　　（ 3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温降△t=25℃，冷却幅高t2-τ=7℃
　　2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能求出。对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=17000
　　3、运转重量按下塔体存水一半深计算，如果装满水计算应乘以1.5。
　　4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低时使用，应考虑管路及水槽的结冰问题，特别是在冬季间断运行过程中，水泵直接由塔的水槽内的循环系统，更应考虑，避免结冰的问题，必要时需在槽内加电热管。
　　5、适用水温不超过65℃，如超过65℃时，订货时应提出水温要求，以便选材时考虑，如有阻燃或难燃要求的，应根据当地消防部门对玻璃钢氧指数的要求进行生产，应该由用户事前提出。对安装在屋顶上的横流塔建议用户选用阻燃性玻璃钢。我厂生产的阻燃，难燃型玻璃钢材质、其氧指数分别达到≥31或≥35。
　　6、循环水浑浊度不大于50毫升/升，短期内不大于100毫升/升，不宜含油污和机械型杂质，必要时采取灭藻及水质稳定措施。
　　7、配水箱的配水孔按名义流量开孔，如实际流量超过名义流量25%，应在订货时予以说明。
　　8、进水管水压大约为2～5毫米汞柱，设计时不要压力过高，否则会产生飘水现象。
　　9、电机、风机均配套供应。需本厂派员现场安装或技术指导，另加收费用。

四、主要用途：
横流式玻璃钢冷却塔有三大系列、六种型号：
　　1、BHZ系列分DBHZ 2 低噪声型和CDBHZ 2 超低噪声型两种，特点是气流速度小，噪声很小，耗能小，适用于噪声要求严格的地点使用。单塔冷却水量分别为80、100、125、150、175、200m 3 /h(6×200m 3 /h).参数表中超过200m 3 /h都是数台组装，在风机电机栏内有台数的标准。
　　2、HBL系列分HBLD 2 低噪声型、HBLCD 2 超低噪声型、HBLG 2 中高温水降工业型三种。特点是气流速度小，耗能小，噪声略高于组装式塔，但低于逆流塔，占地面积小。单塔冷却水量为300、350、400、450、500、，也能并联使用。
　　3、DBHZ 2 系列紧凑型超低噪声横流组装式冷却塔，这是我厂精心设计制作的新一代横流冷却塔，与HBLD系列低噪声横流冷却塔相比具有以下优点：
　　（ 1）占地面积小、易组装，可以根据主机负荷大小，灵活调节开机台数，达到节能目的；
　　（ 2）噪音低，采用低噪声电机，风扇加装消音导风罩，增加风量，减少风声，重力式散水设计，水流速度缓慢，散水均匀，无水滴声，噪音更低；
　　（ 3）易保养，由于该塔为组合式设计，可在开机情况下维修保养，清洗填料更便捷。
五、技术参数表：
