产品介绍

产品描述

型  号： T/R32ZV1FD

名  称：32路视频+1路反向数据光端机

类  型：标准型（独立式，2U机架式）

尺  寸：485mm(长) x 220mm(宽) x90mm(高)

重  量：12.0KG/对

包  装：标准纸盒

描  述： T/R32ZV1FD系列 数字视频光端机（含接收机/发射机）是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输32路高品质（8Bit或10Bit）非压缩视频信息，1路控制信号

产品特点

◆ 8/10 位数字编码及无压缩式视频传输
◆ 支持任何高分辩率视频信号
◆ 视频带宽：8MHz
◆ 自动兼容PAL 、NTSC 、SECAM 视频制式
◆ 带APC 电路，输出光功率恒定，动态范围大
◆ 千兆光纤传输，大容量，易升级和扩容
◆ 支持视频无损再生中继，使视频传输可达60公里以上
◆ 电源和光纤链路、数据状态指示的LED 可监视系统的运行状况
◆ 先进自适应技术，使用时无需进行现场的电气或光学调节

◆ 工业级设计，模块化设计使设备可靠灵活
◆ 外置电源、机壳设计外观独特
◆ 壁挂式或独立(放置于监控现场、室外或中心)

适用环境

• 安防系统
• 电视医疗
• 电视电话会议
• 楼宇控制系统
• 智能交通监控系统（ ITS）
• 远程多媒体教学 / 校园监控

视频特性

视频接口数：32路视频
视频接口形式：BNC
视频输入/ 输出阻抗: 75 Ω(非平衡)
视频输入/ 输出电压: 典型1Vpp(峰- 峰值),最大1.2Vpp
视频带宽: 8MHz
视频采样： 15MHz高速采样
视频数码位宽: 8/10/12位(比特)
微分增益: （10%-90%APL） DG <1%( 典型值)
微分相位: （10%-90%APL） DP <0.8°( 典型值)
场倾斜: <0.5%
视频信噪比(加权): S/N ≥ 70dB （最大光学链路损耗时）

数据特性

应用场合：可支持多路数据,兼容所有控制键盘,矩阵协议,硬盘录像云台,报警复合数据,工业应用传输
物理接口：工业接线端子(标配),RJ45(订做)
控制设备：云台PTZ解码器,控制键盘,矩阵控制数据接口,高速球,工业设备
物理接口端子： 工业接线端子

RS485数据接口

RS-485/RS422数据速率 DC-250Kbps
RS-485/RS422数据误码率 小于10E-12
RS-485/RS422最大节点数 128个
RS-485/RS422最大距离 1200米
RS-485/RS422数据协议 全透明支持任意RS-485/RS422协议,包括RS-485轮询或Modbus协议
RS-485/RS422网络连接方式 支持正向、反向或双向RS-485/RS422,支持点对点、点对多点连接 接口信号：
RS-485 (2线制),RS232或RS422等

应用特性：光纤最远传输80公里

视频：实现32路视频远距离传输
数据：通常1路实现双向RS485，监控中心用于矩阵或键盘控制编解码器或高速球（支持双向RS485设备），另1路实现双向RS232进行数据传输,光纤最远传输80公里

开关量：用于传输报警信号,监控中心收到报警信号以便处理
常用标准：该款数字视频光端机通常应用单模光纤传输20公里，多模光纤传输2公里（多模最大设计距离为2.0公里），在光功率允许范围内视频质量与传输距离无关

环境要求

环境温度：-45 ℃～+85 ℃
贮存温度：-50 ℃～+95 ℃
相对湿度：0～95% (无冷凝结)
额定供电电压： AC85-260V/50Hz
MTBF：≥ 105 小时
电源功耗：7.0w（Input:DC5V 5000mA）

光学特性

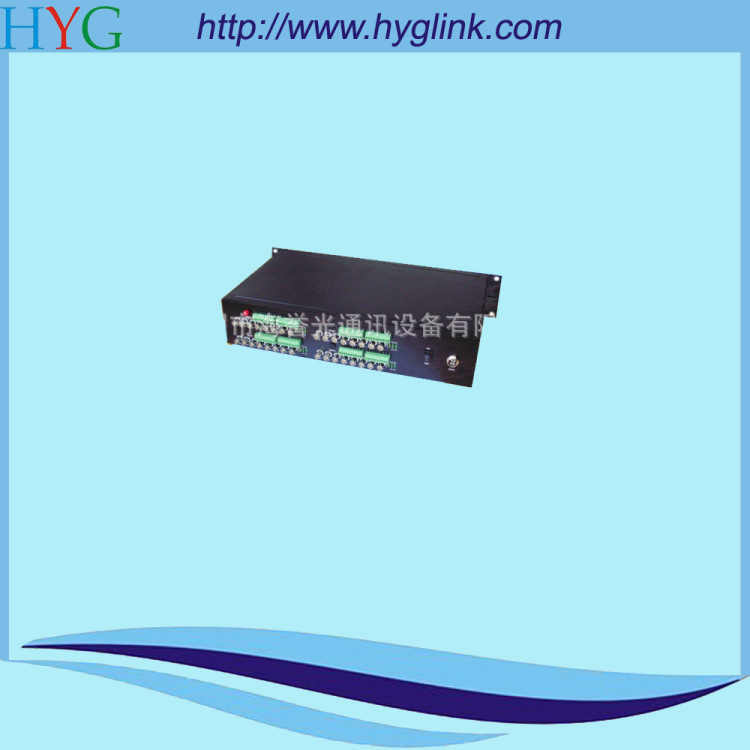

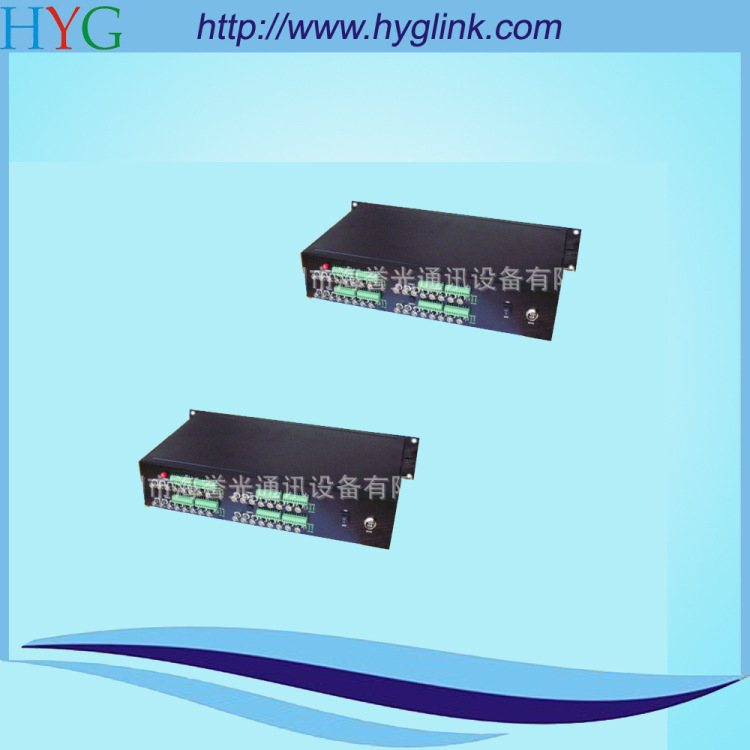

产品展示
