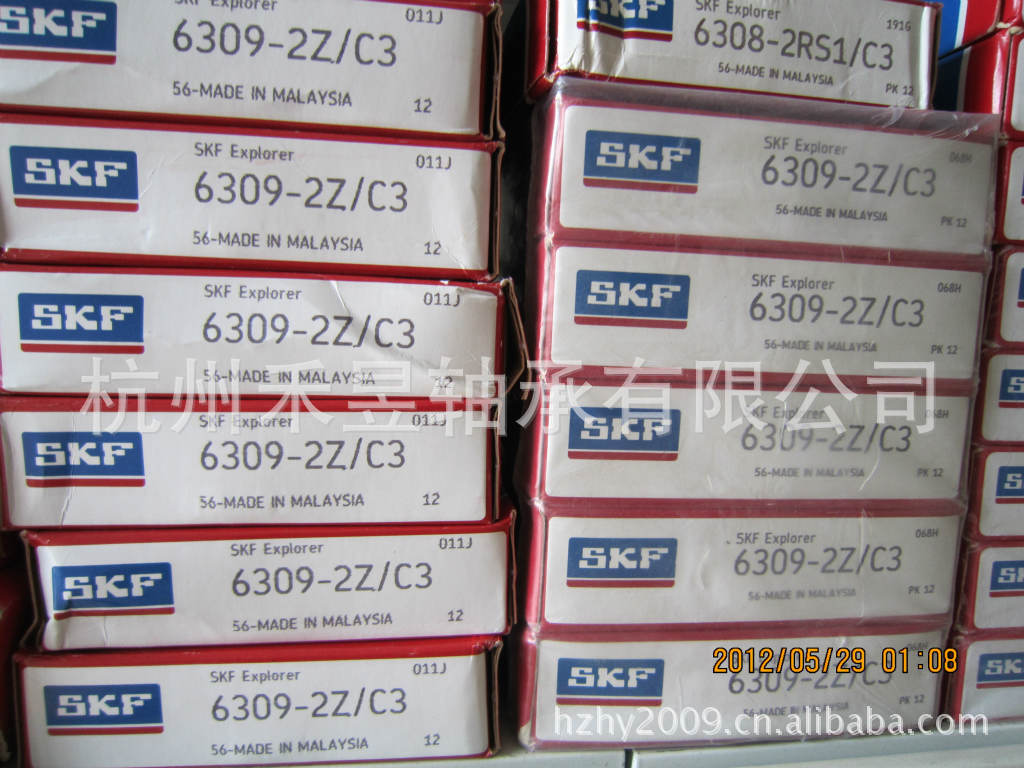

深沟球轴承, 单列, 两面防尘罩                   公差,参见文字                   径向内部游隙,参见文字                   推荐配合                   轴和轴承座公差   主要数据尺寸 基本负荷额定值 疲劳负荷限值 额定速度 体积 型号     动态 静态   参照速度 限制速度   d D B C C0 Pu * = SKF Explorer 轴承   mm kN kN r/min kg -     45 100 25 55,3 31,5 1,34 15000 7500 0,83 6309-2Z *

深沟球轴承

     主要用于承受纯径向载荷，也可同时承受径向载荷和轴向载荷。当其仅承受纯径向载荷时，接触角为零。当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承受较大的轴向载荷 。深沟球轴承的摩擦系数很小，极限转速也很高， 特别是在轴向载荷很大的高速运转工况下，深沟球轴承比推力球轴承更有优越性。

      深沟球轴承结构简单，与别的类型相比易于达到较高的制造精度，所以便于成系列大批量生产， 制造成本也较低， 使用极为普遍。深沟球轴承除基本型外， 还有各种变型结构，如：带防尘盖的深沟球轴承；带橡胶密封圈的深沟球轴承；有止动槽的深沟球轴承；有装球缺口的大载荷容量的深沟球轴承；双列深沟球轴承。

　　深沟球轴承是最具代表性的滚动轴承，用途广泛。适用于高转速甚至极高转速的运行，而且非常耐用，无需经常维护。该类轴承摩擦系数小，极限转速高， 结构简单，制造成本低，易达到较高制造精度。 尺寸范围与形式变化多样，应用在精密仪表、低噪音电机、汽车、摩托车及一般机械等行业，是机械工业中使用最为广泛的一类轴承。主要承受径向负荷，也可承受一定量的轴向负荷。

　　选取较大的径向游隙时轴向承载能力增加，承受纯径向力时接触角为零。有轴向力作用时，接触角大于零。一般采用冲压浪形保持架，车制实体保持架，有时也采用尼龙架。

　　深沟球轴承装在轴上后，在轴承的轴向游隙范围内，可限制轴或外壳两个方向的轴向位移，因此可在双向作轴向定位。此外，该类轴承还具有一定的调心能力，当相对于外壳孔倾斜2′～10′时，仍能正常工作，但对轴承寿命有一定影响。深沟球轴承保持架多为钢板冲压浪形保持架，大型轴承多采用车制金属实体保持架。

深沟球轴承用途：

　　　深沟球轴承可用于变速箱、仪器仪表、电机、家用电器、内燃机、交通车辆、农业机械、建筑机械、工程机械等......
