1．产品介绍
GDL型立式离心泵系参照国外先进产品设计制造的。叶轮、导叶和导流壳采用不锈钢板材冲压、拉伸、焊接成型，采用硬质合金机械密封及导轴承。具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点，是理想的更新换代产品。
GDL型立式离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长；
GDL型立式离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便；
电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资；
GDL型立式离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广；
轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小；
高效节能，外形美观；
注：50口径以上内件铸件成形。
2．主要用途
GDL型立式离心泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。
3．使用条件
用于输送清水或物理化学性质类似于清水的液体；
输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；
最高液体温度不超过120℃；
最高工作压力不超过2.5MPa;
电源为了3相380V、50HZ。电压波动在±5%以内;
周围环境温度应低于40℃,相对湿度低于95%。
4．产品特点
GDL 型立式离心泵水力模型先进：效率高，性能范围广。
GDL型立式离心泵安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
GDL型立式离心泵外形美观：采用优质不锈钢外套，外形美观。
GDL型立式离心泵更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
GDL型立式离心泵独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
GDL型立式离心泵立式结构，占地面积小。
★【GDL型立式多级离心泵】
1．产品概述

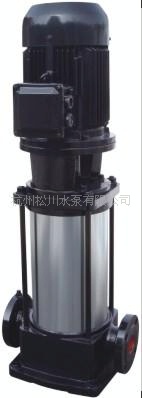

松川GDL系列为立式节段多级离心泵，配备标准电机。泵由电机、泵头、导叶、叶轮、耐压筒、进出水段、泵轴、机械密封、基座等主要零部件组成。通过螺栓紧固成一体，泵的进出口位于基座上并在同一轴线上。该系列产品具有体积小、运行平稳、噪音低、使用维护方便、密封性能可靠、无泻漏等特点。
2．主要用途
★高层建筑给排水
★锅炉给水及冷凝液系统
★消防、增压、循环系统
★工业清洗系统
★水处理、渗透及过虑系统
3．应用条件
★泵送介质：低粘度、中性、非易燃易爆、不含固体颗粒或纤维的液体，
且液体不能对泵的材料产生化学腐蚀。
★介质温度：普通型泵-15℃至70℃，热水型泵70℃至120℃
★介质PH值：普通型泵6.5至8，不锈钢材质泵4-9
★环境温度：最高40℃
★最大工作压力：25bar
★电源要求：频率为50Hz；额定电压380V±5%的三相交流电。
4．技术参数
★口 径：25至150mm
★流量范围：2至200立方米/小时
★扬程范围：30至210米
★功率范围：1.1至132kW
★转 速：2900 rpm
★可选材质：HT200，201，304
型号 | 级数 | 流量 | 扬程 | 转速 | 电机功率 | 效率 | 必需汽蚀余量 | 重量 | (m3/h) | (M) | (r/min) | (kw) | （%） | (NPSH) | 25GDL2-12 | 3 | 1.4 | 36 | 2900 | 1.1 | 23 | 2.9 | 58 | 4 | 2 | 48 | 1.1 | 30 | 2.9 | 62 | 5 | 2.4 | 60 | 2 | 32 | 2.9 | 68 | 6 | | 72 | 2 | | 2.9 | 72 | 7 | | 84 | 2 | | 2.9 | 78 | 8 | | 96 | 2.2 | | 2.9 | 82 | 9 | | 108 | 2 | | 2.9 | 86 | 10 | | 120 | 3 | | 2.9 | 98 | 11 | | 132 | 3 | | 2.9 | 102 | 12 | | 144 | 3 | | 2.9 | | 13 | | 156 | 4 | | 2.9 | | 14 | | 168 | 4 | | 2.9 | | 15 | | 180 | 4 | | 2.9 | | 25GDL4-11 | 3 | 2.8 | 33 | 2900 | 1.1 | 32 | 2.9 | 58 | 4 | 4 | 44 | 1.5 | 42 | 2.9 | 65 | 5 | 4.8 | 55 | 2.2 | 43 | 2.9 | 72 | 6 | | 66 | 2.2 | | 2.9 | 76 | 7 | | 77 | 3 | | 2.9 | 86 | 8 | | 88 | 3 | | 2.9 | 90 | 9 | | 99 | 3 | | 2.9 | 94 | 10 | | 110 | 4 | | 2.9 | 110 | 11 | | 121 | 4 | | 2.9 | 114 | 12 | | 132 | 4 | | 2.9 | | 13 | | 143 | 4 | | 2.9 | | 14 | | 154 | 5.5 | | 2.9 | | 15 | | 165 | 5.5 | | 2.9 | | 40GDL6-12 | 3 | 4.2 | 36 | 2900 | 1.5 | 43 | 2.9 | 72 | 4 | 6 | 48 | 2.2 | 52 | 2.9 | 78 | 5 | 7.2 | 60 | 2.2 | 50 | 2.9 | 82 | 6 | | 72 | 3 | | 2.9 | 92 | 7 | | 84 | 3 | | 2.9 | 96 | 8 | | 96 | 4 | | 2.9 | 112 | 9 | | 108 | 4 | | 2.9 | 116 | 10 | | 120 | 4 | | 2.9 | 120 | 11 | | 132 | 5.5 | | 2.9 | 140 | 12 | | 144 | 5.5 | | 2.9 | | 13 | | 156 | 7.5 | | 2.9 | | 14 | | 168 | 7.5 | | 2.9 | | 15 | | 180 | 7.5 | | 2.9 | | 50GDL12-15 | 2 | 8.4 | 30 | 2900 | 2.2 | 49 | 3.5 | 113 | 3 | 12 | 45 | 3 | 57 | 3.5 | 129 | 4 | 14.4 | 60 | 4 | 55 | 3.5 | 149 | 5 | | 75 | 5.5 | | 3.5 | 181 | 6 | | 90 | 5.5 | | 3.5 | 190 | 7 | | 105 | 7.5 | | 3.5 | 204 | 8 | | 120 | 7.5 | | 3.5 | 212 | 9 | | 135 | 11 | | 3.5 | 265 | 10 | | 150 | 11 | | 3.5 | 273 | 50GDL18-15 | 2 | 12.6 | 30 | 2900 | 3 | 54 | 4 | 122 | 3 | 18 | 45 | 4 | 63 | 4 | 142 | 4 | 21.6 | 60 | 5.5 | 62 | 4 | 175 | 5 | | 75 | 7.5 | | 4 | 189 | 6 | | 90 | 7.5 | | 4 | 198 | 7 | | 105 | 11 | | 4 | 252 | 8 | | 120 | 11 | | 4 | 261 | 9 | | 135 | 15 | | 4 | 280 | 10 | | 150 | 15 | | 4 | 289 |
|
