一 概述

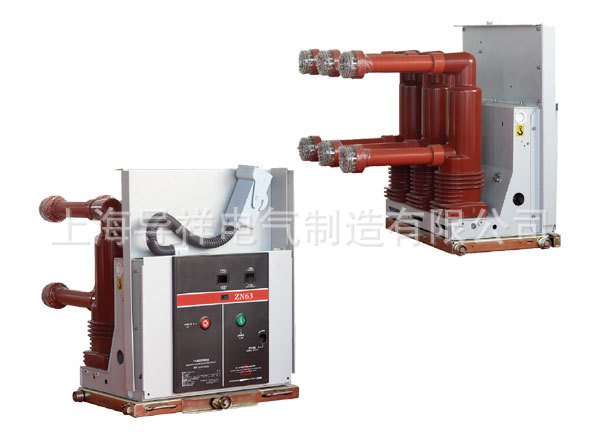

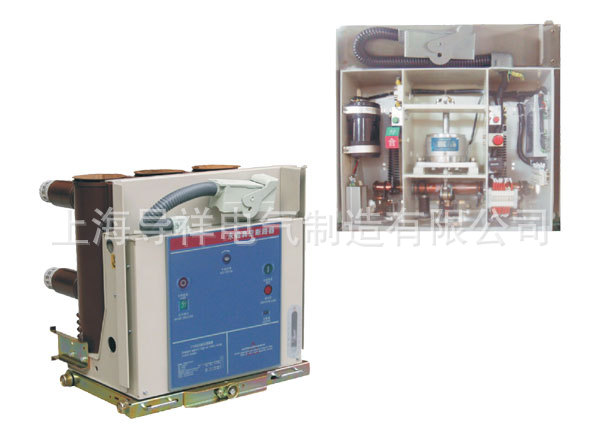

VS1系列真空断路器为额定电压12KV，三相交流50HZ的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发状况，生产能力卡礼官制造的产品。该产品总体机构开关与本体与操动机构一体安装的形式，采用复合绝缘机构，无污染，无爆炸危险，绝缘水平高。

  本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用于手动操作

二  功能特点

  符合GB1984 DL/T403和IEC60056等标准的规定。在正常使用条件下，符合断路器的技术参数范围内，就可以保证安全，可靠地运行相应电压等级的电网中。

1. 机构简单：简单的操动机构使机构更合理，零部件数量更加减少，动作更可靠。

2. 高可靠性：适用于各种特性的重合闸操作。

3. 全工况：采用立式的绝缘筒防御各种特殊环境的影响。

4. 免维护：全满采用长效润滑脂无有轴承，保证产品长期使用实现了维护；

5. 功能齐全，多种用途：可以固定式安装，也可移开式使用，还可装于框架上使用；

6. 标准化设计：互换性好，通用性强，特别适用于KYN28(GZS1)使用。

三.产品型号及含义

ZN63(VS1)-12 / T630-20

Z:真空断路器；

N:户内；

63：设计序号；

12：额定电压(KA)；

630：额定电流(A)；

20：额定短路开断电流（KA）.

四.正常使用条件

a.环境温度：上限+40°c,下-30°c;

b.海拔高度：不超过2000m;

c.风压不超过700pa(相当于风速34m/s);

d.无经常剧烈震动；

e.防污等级：III级。

五.订货须知

1.用户订货时应说明产品的名称、型号、额定短路工作电流、电流互相感器的变化及操作机构的操作方式、操作电源。

2.用户如有其它特殊要求，请订货时注明。

六.质量承诺

本产品是由中国人民保险承保，从出厂时算起1年之内，若有产品制造质量问题，本公司负责免费维修。
