电动扇形盲板阀、盲板阀、上海盲板阀、津蝶牌盲板阀

1台起批

￥1200.00

上海市闵行区黎明路155号16-18幢

产品属性

图文详情

品牌推荐

品牌/型号

上海津蝶/F43X

标准

国标

工作温度

高温

外形

大型

类型

二通式

零部件及配件

阀杆

流动方向

单向

属性

属性值

用途

排气

品牌

上海津蝶

加工定制

是

公称压力

0.05、0.15、0.25

型号

F43X

产品别名

盲板阀

公称直径

DN100-DN1600（mm）

材质

碳钢

适用范围

煤气等有毒、有害、易燃气体

压力环境

低压

连接形式

法兰

结构特点及用途

主要性能参数

型号规格	F943X YJF943X
公称压力（Mpa）	0.1		0.15	0.25		0.05
壳体试验压力（Mpa）	0.15		0.225	0.375		0.075
密封试验压力（Mpa）	0.11		0.175	0.275		0.055
驱动源	压缩空气0.4-0.6Mpa 油压压力6.3Mpa 电源3相380V50Hz
适用温度	≤120℃	≤200℃			≤250℃
适用介质	煤气等有毒、有害、易燃气体

主要零部件材质

零件名称	阀体、阀板	阀杆	波纹管	密封圈
材质	碳素钢	碳钢	不锈钢	硅橡胶

技术性能

本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成。

阀体采用三点式锁紧扇形阀板结构。

密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在阀板上，便于维护时更换密封圈。

电动操作、工作平衡、启动灵活、动作可靠。

夹紧机构采用丝杆螺母副进行夹紧，自锁性好。

电动盲板阀调用有不锈钢波纹管，具有伸缩性强，使用寿命长等特点。

安装使用说明

本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上。首先启动电动夹紧装置把左右阀体位移使阀体和阀板完全脱开，在开启阀板电动装置使阀板开启或关闭，随后再启动电动夹紧装置，检查左右阀体是否紧贴在阀体上及电动装置动作时限位开关是否动作。

配电动装置参数表

规格		200-400	450-600	700-800	900-1000	1200	1400	1600
电动装置	电机功率	0.12	0.12	0.25	0.25	0.37	0.37	0.55
电动装置	动作时间	≤60S		≤60		≤80S		≤80S
电动夹紧装置	电机功率	0.25	0.25	0.25	0.37	0.37
电动夹紧装置	动作时间	≤10S		≤15S		≤35S		≤40S

产品外形图

F943X电动盲板阀主要外形连接尺寸表

DN	D	D1	b	n-￠d	B	L	A	H	N1-￠d1
200	320	280	22	8-18	500	580	110	350	4-12
250	375	335	24	12-18	500	580	150	400	4-12
300	440	395	22	12-23	500	580	150	450	4-12
350	490	445	22	12-23	600	580	200	480	4-15
400	540	495	22	16-23	600	680	200	500	4-15
450	595	550	24	16-23	600	680	250	530	4-15
500	645	600	24	16-23	600	680	300	580	4-15
600	755	705	24	20-26	600	680	300	630	4-15
700	860	810	26	24-26	600	680	350	680	4-18
800	975	920	26	24-30	800	680	400	730	4-18
900	1075	1020	28	24-30	800	710	400	780	4-18
1000	1175	1120	30	28-30	800	710	500	830	4-20
1100	1275	1220	30	28-30	800	710	500	880	4-20
1200	1375	1320	30	32-30	800	830	600	940	4-20
1300	1475	1420	30	32-30	800	830	600	990	6-20
1400	1575	1520	32	36-30	850	830	700	1040	6-20
1500	1690	1630	32	36-30	850	830	750	1090	6-22
1600	1790	1730	32	40-30	850	830	800	1140	6-22

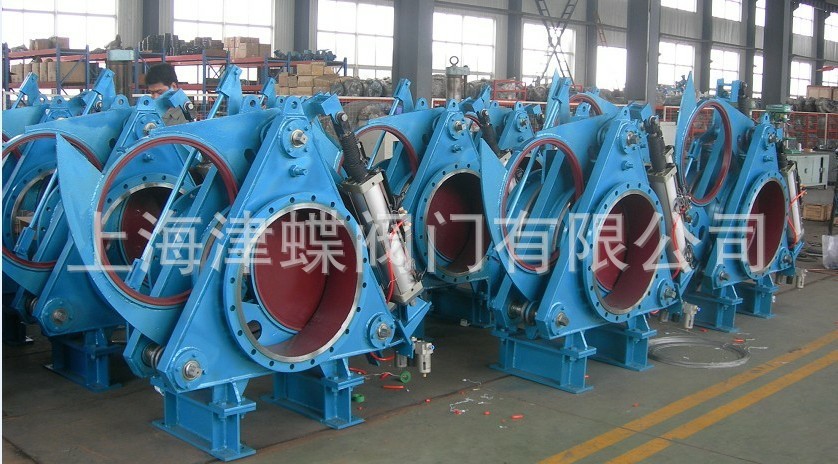

盲板阀
