英文名称：optical edge finder（touch point sensor）

光电式分中棒

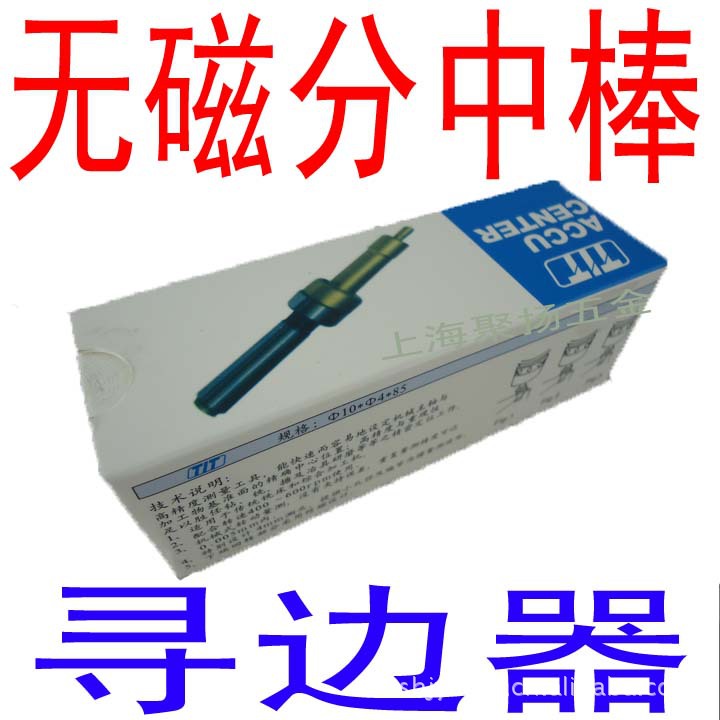

分中棒又叫寻边器，是在CNC数控加工中，用于精确确定被加工工件的中心位置的一种检测工具。

　　分中棒的工作原理是首先在X轴上选定一边为零，再选另一边得出数值，取其一半为X轴中点，然后按同样方法找出Y轴原点，这样工件在XY平面的加工中心就得到了确定。

　　因为生产的需要分中棒有不同的类型，如光电式、防磁式、回转式、陶瓷式、偏置式等，比较常用的是偏置式。

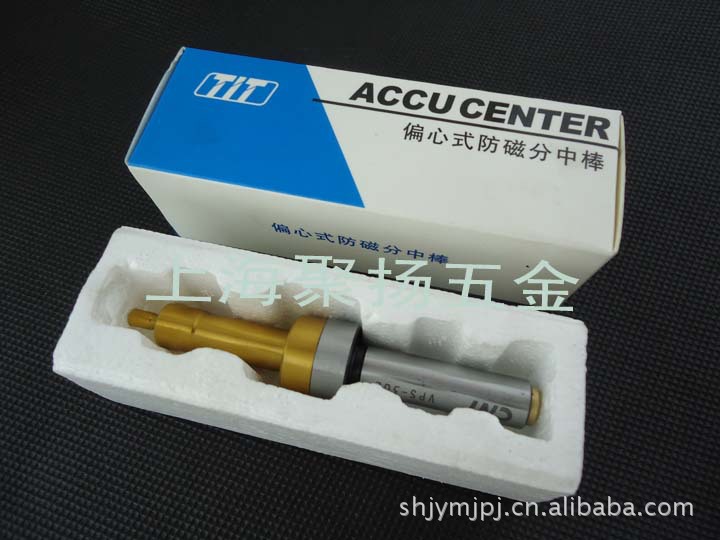

偏置式分中棒

光电式分中棒特点：

　　1.不需要回转测量；

　　2.精确度可以达到：±0.005mm

陶瓷分中棒

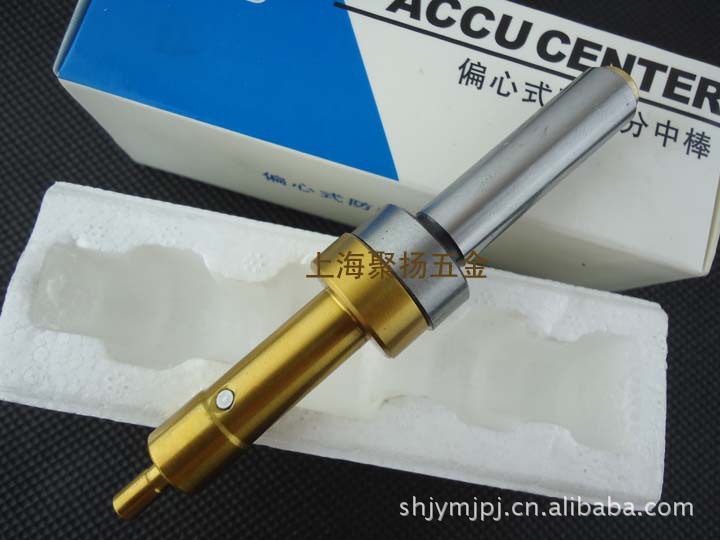

偏置式分中棒特点：

　　1.Φ10的直柄可以安装在切削夹头或钻孔夹头上；

　　2.用手指轻压测定子的侧边，使其偏心0.5mm；

　　3.使其以400-600RPM的速度转动；

　　4.弹簧力力较小，可以避免小铣刀或小钻头断裂；

　　5.使测定子的与加工件的端面相接触，一点一点的触碰移动，就会达到全接触状态，测定子即不会震动，宛如静止的状态接触着，如果此时加以外力，测定子就会偏移出位，此处滑动的起点就是所要求的基准位置；

　　6.加工件本身的端面位置，就是加上测定子半径5mm的坐标位置。

　　偏置式分中棒使用注意事项：

      1.勿使用分中棒弯曲或勉强拖拉，否则会影响精度；

　　2.滑动端面勿粘附异物或微尘；

　　3.在测量时，转速不能超过600RPM；

　　4.偏置式分中棒不适合在横型的机器上使用。
