辊式破碎机结构简单、工作可靠、成本低廉，具有排料粒度大小可调等特点。本机可广泛用于水泥、冶金、化工、电力、煤炭等工业部门对脆性和韧性的中、软物料的加工。
辊式破碎机适用于烧结矿、煤炭、水泥、硅酸盐、玻璃、陶瓷等行业，适于中等硬度以下脆性物料的破碎，主要用于矿石的中细碎作业。
辊式破碎机按辊子数目可分为单辊、双辊、多辊几种类型，按辊面形状分为光辊、齿辊，光辊主要适用于中等硬度矿石的中细碎作业。齿辊适于脆性和松软物料的粗、中碎。

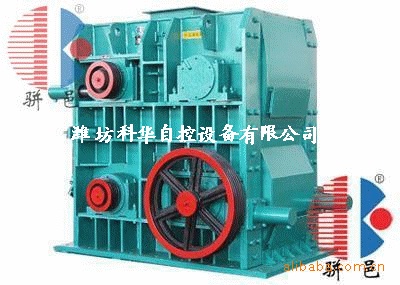

工作原理：被破碎物料经给料口落入两辊子之间依靠磨擦力的作用被带入辊子之间，进行挤压破碎，成品物料自下部落下。遇有过硬或不可破碎物时，辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品最大排料粒度。双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。
特点：双辊破碎机采用三角带或万向节联轴器进行传动和调节两辊之间的间隙。四辊破碎机采用三角带传动和调节辊子之间的间隙。
双辊破碎机主要技术参数：
类型 | 型号 | 辊子直径/长度
mm | 最大进料粒度
mm | 出料粒度
mm | 生产能力
t/h | 电动机功率
kw | 辊子转速
rpm | 重量
kg |
双辊破碎机 | 2PG3030 | Φ300/300 | 20 | 0-15 | 1.5-5 | 2x2.2 | 60 | 543 |
2PG4025 | Φ400/250 | 32 | 0-8 | 5-10 | 2x5.5 | 200 | 1300 |
2PG6040 | Φ600/400 | 85 | 0-12 | 4-15 | 2x11 | 120 | 3500 |
2PG6090 | Φ600/900 | 85 | 0-12 | 8-35 | 2x15 | 120 | 8300 |
2PG7550 | Φ750/500 | 100 | 0-12 | 10-40 | 2x15 | 80 | 9200 |
2PG120100Y | Φ1200/1000 | 40 | 2-12 | 15-90 | 2x45 | 75 | 46400 |
2PG120100T | Φ1200/1000 | 40 | 2-12 | 15-90 | 2x45 | 75 | 45400 |
四辊破碎机主要技术参数:
型号 | 转子工作直径/长度
(mm) | 辊子间隙
(mm) | 进料粒度
≤mm | 产量
t/h | 电动机 | 外形尺寸 | 重量
t |
功率kw | 电压v |
4PGG-750500 | Φ750x500 | 0-12 | 85 | 20-60 | 11/24/30 | 380 | 2.76x3.59x2.65 | 19.2 |
4PGG-Y0907 | Φ900x700 | 0-12 | 100 | 30-70 | 15/24/30 | 9.0x4.2x3.2 | 27.2 |
4PGG-T0907 | Φ900x700 | 0-12 | 100 | 30-70 | 30/15/22 | 4.2x3.2x3.2 | 26 |
4PGG-Y1210 | Φ1200x1000 | 0-12 | 100 | 40-80 | 40/55/75 | 9.61x5.6x4.24 | 67 |
齿辊破碎机主要技术参数:
型号 | 上/下齿辊直径x长度
mm | 进料粒度
mm | 出料粒度
mm | 破碎能力
t/h | 电动机功率
kw | 重量
kg | 外形尺寸
mm |
2PGC4550 | 450x500 | ＜ 200 | ＜ 12 | 15-30 | 18.5 | 4300 | 2492x2160x760 |
2PGC6075 | 600x750 | ＜ 200 | ＜ 12 | 20-50 | 30 | 6800 | 3265x2780x1360 |
2PGC60100 | 600x1000 | ＜ 200 | ＜ 12 | 30-70 | 45 | 8700 | 4820x2887x1360 |
2PGC9090 | 900x900 | ＜ 300 | ＜ 12 | 40-80 | 45 | 13200 | 3974x2827x1650 |
2PGC1012 | 1000x1200 | ＜ 300 | ＜ 12 | 60-120 | 55 | 13500 | 4820x2860x1450 |
4PGC40/38/60 | 400/380x600 | ＜ 300 | ＜ 12
＜ 25 | 30-60
50-80 | 18.5/22 | 7100 | 2355x1805x1450
上230r/min
下280r/min |
4PGC40/38/120 | 400/380x1200 | ＜ 300 | ＜ 12
＜ 25 | 50-90
80-150 | 75 | 9600 | 3650x1805x1450 |
4PGC76173 | 760x1730 | ＜ 300 | ＜ 12
＜ 25 | 180-300
250-400 | 3*75 | 17600 | 5770x1920x1860 |
4PGC80100 | 800x1000 | ＜ 300 | ＜ 12
＜ 25 | 60-100
90-125 | 75 | 16000 | 5270x1970x1920 |
4PGC11080(Y) | 1000/1100x800 | ＜ 300 | ＜ 8
＜ 13
＜ 25 | 100-140
130-180
170-260 | 55/75 | 21000 | 4614x1824x2340
(4614x3834x2340 |
注：可根据用户要求订做
