名称：色温触摸面板控制器

型号：ZJ320

概述

     触摸面板控制器是我司新研发的新型高档控制器，采用玻璃面板设计，外观美观、时尚。采用高精度电容触摸控制芯片，增加了触摸的灵敏度，减少误触发。其用于控制各种以led为光源的灯具，例如：点光源，软光条，洗墙灯，玻璃幕墙灯等；具有接线方便，使用简单等优点；可实现冷光、暖光、白光等灯光变化效果。

技术参数

  ● 工作温度：-20-60℃

  ● 供电电压：DC12~24V

 ● 输出：2回路

 ● 外型尺寸：L86ΧW86ΧH32 mm

● 包装尺寸：L105ΧW105ΧH47 mm

● 净重： 108.5g

● 毛重： 170g

● 静态功耗：<1W

● 输出电流：<4A(每回路)

● 输出功率：12V<96W,  24V<192W

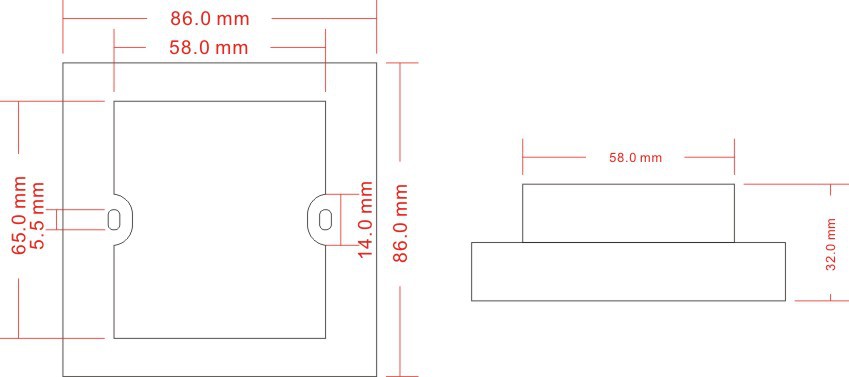

外型尺寸

接口说明

使用说明

触摸面板上共有9个按键与一个色温环，各功能如下：

I键  ：任何状态下，可开启或关闭控制器输出；

A键  ：为模式选择键，可选择不同的模式，共9种变化模式，按此键循环选择；

B键  ：动态模式减慢键/静态模式亮度降低键

动态模式时，为速度减慢键，100级速度，可连按，当到最慢速度时，再按此键无效。

静态模式时，为亮度降低键，可连按，当到最低亮度时，再按此键无效。

C键  ：动态模式加快键/静态模式亮度增加键

动态模式时，为速度加快键，100级速度，可连按，当到最快速度时，再按此键无效。

静态模式时，为亮度增加键，可连按，当到最高亮度时，再按此键无效。

D键  ：延时关机键，当按下此键时，灯光在2分钟后关闭控制器输出，在关闭前再按任何按键或调光环，此次延时关机操作失效。

E键  ：100%暖白+0%冷白亮度输出，在动态模式下，按此键立刻变为静态输出，如关机情况下按此键则无效。

F键  ：100%暖白+100%冷白亮度输出，在动态模式下，按此键立刻变为静态输出，如关机情况下按此键则无效。

G键  ：50%暖白+50%冷白亮度输出，在动态模式下，按此键立刻变为静态输出，如关机情况下按此键则无效。

H键  ：0%暖白+100%冷白亮度输出，在动态模式下，按此键立刻变为静态输出，如关机情况下按此键则无效。

亮度环：任何状态下触摸此色温环，即变为静态输出。

模式变化功能如下表所示：
