一、产品介绍:
三通球阀分L型和T型。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通。T型气动三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,内螺纹三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
三通球阀是以不锈钢材质整体精铸阀体,聚四氟乙烯为密封材料,密封性能好。适用压力为2.5MPa的水、油、气及某些腐蚀性液体等介质。螺纹标准可按:G.NPT.BSPT.BSP.DIN259/2999等国际标准生产。本产品主要出口于亚洲、欧美等国家,已经广泛地被国际市场公认。
三通球阀特点:
Q44L型两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
二、产品特点:
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
三、主要技术参数:
公称压力 PN(MPa) | 试验压力 |
壳体 | 高压液密封 | 低压液密封 |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 |
4.0 | 6.0 | 4.4 |
CLASS150 | 3.0 | 2.2 |
适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
适用温度 | -28~350℃ |
应用规范 | 连接法兰 | JB79-59 GB9113、 HG20592-97、 ANSI B16.5 |
检验试验 | JB/T 9092-99 、API598 |
四、主要零件材料:
零件名称 | 材质 |
GB | ASTM |
阀体、阀盖 | WCB | A216-WCB |
密封圈 | PTFE、对位聚苯 | PTFE、对位聚苯 |
球体 | 1Cr18Ni9Ti | SS 304 |
阀座、阀杆 | 2Cr13 | A246-416 |
双头螺栓 | 35CrMoA | A193-B7 |

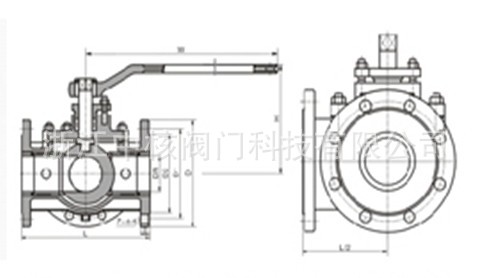

五、L型国标连接尺寸和外形 PN1.6MPa

型号 | 公称通径 DN(mm) | 尺寸(mm) |
L | L2 | D | D1 | D2 | b | f | Z-d | H | W |
Q44F-16C (P) (R) | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 |
