ADSS光缆用双悬垂线夹选型表
规格 | 适用缆径（毫米） | 外层长度 （毫米） | 内层长度 （毫米） | 重量（公斤） | 通用配置 |
联板 | 连接金具 |
AXS0960 | 9.0-9.6 | 1800 | 2200 | 2.36 | HPL-460 | U-7 |
AXS1010 | 9.7-10.1 | 1800 | 2200 | 2.45 | HPL-460 | U-7 |
AXS1060 | 10.2-10.6 | 1800 | 2200 | 2.61 | HPL-460 | U-7 |
AXS1110 | 10.7-11.1 | 1800 | 2200 | 2.61 | HPL-460 | U-7 |
AXS1160 | 11.2-11.6 | 1800 | 2200 | 2.7 | HPL-460 | U-7 |
AXS1170 | 11.7-11.7 | 1800 | 2200 | 2.7 | HPL-460 | U-7 |
AXS1200 | 11.8-12.0 | 1900 | 2400 | 2.88 | HPL-560 | U-7 |
AXS1270 | 12.1-12.7 | 1900 | 2400 | 2.88 | HPL-560 | U-7 |
AXS1290 | 12.8-12.9 | 1900 | 2400 | 3.15 | HPL-560 | U-7 |
AXS1360 | 13.0-13.6 | 1900 | 2400 | 3.15 | HPL-560 | U-7 |
AXS1410 | 13.7-14.1 | 2100 | 2700 | 3.5 | HPL-560 | U-7 |
AXS1430 | 14.2-14.3 | 2100 | 2700 | 3.81 | HPL-560 | U-7 |
AXS1510 | 14.6-15.1 | 2100 | 2700 | 3.81 | HPL-560 | U-7 |
AXS1580 | 15.2-15.8 | 2100 | 2700 | 3.81 | HPL-560 | U-7 |
AXS1600 | 15.9-16.0 | 2100 | 2700 | 3.92 | HPL-560 | U-7 |
AXS1690 | 16.1-16.9 | 2400 | 3000 | 4.43 | HPL-660 | U-7 |
AXS1730 | 17.0-17.3 | 2400 | 3000 | 4.78 | HPL-660 | U-7 |
AXS1800 | 17.4-18.0 | 2400 | 3000 | 4.78 | HPL-660 | U-7 |
备注：1.双悬垂线夹最大单边悬垂角为30℃-36℃。
2.以上为通用配置，如配置其它连接金具请参阅附录，并特别说明。
3.以上未列出公司全部产品，如有需求可咨询公司技术部。
产品属性
用途：

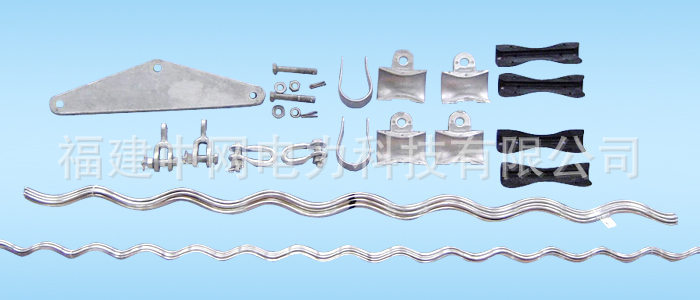

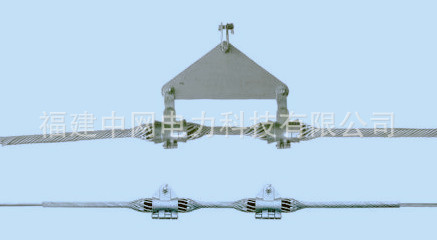

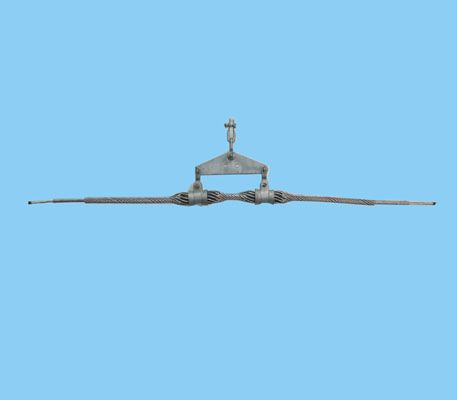

双悬垂线夹也称双支点悬垂线夹，它除了之外，主要用于跨越江河、峡谷等800米以上长距离架空ADSS光缆线路及转角30°～60°的杆塔上。线夹具有优异的抗疲劳性，包括内外层预绞丝、两套悬挂头和配套连接金具。
特点：
a、具有一般单悬垂线夹的所有性能。
b、与光缆无刚性接触（柔性握紧），使磨损降至最低。
c、光缆由双支点支撑固定及保护，从而保证了长跨越、大转角环境下光缆的运行安全可靠。
d、具有优异的抗疲劳性。
e、用两套悬垂组件，提高了线夹的机械强度，增大曲率半径，保证了在大转角、高落差、大跨局的条件下光缆运行安全可靠。
f、强度：线夹破断强度为70KN、100KN 。
'
