一、产品概述:

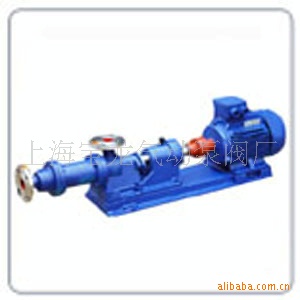

        上海宝龙牌I-1B型整体不锈钢螺杆浓浆泵是一种单螺杆式输送泵，它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转， 另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转一周，密封腔中的液体向前推进一个螺距。随着螺杆的连续传动，液体以螺旋方式从一个密封腔向另一个密封腔，最后挤出泵体。

1． 可输送高浓度高粘度＜10000PaS及含有颗粒的悬浮浆液。
2． 输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3． 排出压力与转速无关 ，低流量也可保持高的排出压力。
4． 流量与转速成正比，通过变速机构或调速电机可实现流量调节。
5． 自吸能力强，不用装底阀可直接抽吸液体。
6． 泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。
7． 运转平稳、振动、噪声小。
8． 结构简单、拆装维修方便。

二、使用范围:

整体不锈钢螺杆泵(浓浆泵)是一种新型的输送液体的机械，具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质耐酸不锈钢制作，衬筒采用无毒无味的橡胶、工作温度可达120℃，可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆，悬浮液的腐蚀性介质。广泛用于食品、冶金、化工、印染、造纸、陶瓷等工业部门。

宝龙牌I-1B螺杆浓浆泵的使用
起动

1.准备必要的扳手和工具。2.检查机座，轴承和油腔无润滑油。3.检查空心轴和轴密封程度是否适当，填料压盖不可将盘根压得过紧，允许呈滴状渗出。
4.用手或管子钳转动联轴器，注意泵体内有无异物碰撞杂声和卡死现象，如有应清除后方可开车。
5.将料液注满泵腔，切勿于磨擦运转，以免损坏衬套。6.全开出液管的闸阀。
7.开电动机。
停机
1.关闭吸入管阀门。2.关闭排出管阀门。3.停止电机。4.当泵处于长期停止工作时，应将砂腔内料液放净，并用水或蒸汽冲洗。
运转
1.经常检查泵和电机轴承温升情况，最高温度不应超过75℃。2.及进补充润滑油，保证轴承润滑良好。
3.运转过程中，如发现异常噪声或过大振动应立即停机检查，排除故障。4.当流量显著减少，说明橡胶衬套已磨损，应更换新衬套后再运转。

三、上海宝龙泵阀厂I-1B型整体不锈钢浓浆泵性能参数表:

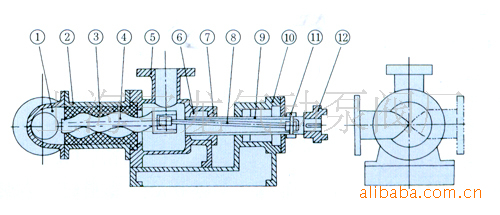

四、结构图:

五、结构说明:

六、 I-1B系列浓浆泵（安装尺寸）:

七、I-1B系列浓浆泵（安装说明和使用）

一、安装说明

        根据泵的总图和说明书所提供的安装尺寸浇注基础和确定地脚螺栓的位置，一般情况下不宜改变进口方向。

基础面应使用水平仪校平，待基础的水泥凝固后將泵装在基础上。电机轴和泵轴的同轴度。两轴线偏移不超过±0.2毫米。倘若其轴线不重合，就会产生振动使轴承发热，甚至损坏泵。

       泵的吸入和排出管道应有自己和支架，一般不允许泵体承受管路的重量，在泵处于倒罐工作时可以不装底阀，但应在吸入管路上装控制阀和过滤装置，以防杂物吸入泵内。泵安装在高于液面位置时，应在吸入管端装底阀，底阀喉口面积应大于吸入管截面枳的百分之五十。

      泵安装前一定要彻底清除管路内的杂物，如：焊渣、金属屑等，以免泵起动吋被吸入造成事故。

二、使用

起动：

1.准各必要的扳手和工具。

2.检査机座.轴承和油腔无润滑油、

3.检査空心轴和轴密封程度是否适当.填料压盖不可将盘根压得过紧.允许呈滴状渗出

4.用手或管子钳转动眹轴器.注意泵体内有无异物碰權杂声和卡死现象.如有应清除后方可开车

5.将料液注满泵腔.切勿于摩擦运转.以免损坏村套

6.全幵出液管的闸阀

7.开电动机。

停机：

1.关闭吸入管阀门。

2.关闭排出管阀门。

3.停止电机.

〔当泵处于长期停止工作0才.应将泵腔内料液放并用水或蒸汽冲洗。

运转：

1.经常检査泵和电机轴承温升情况.最高溫度不应超过75℃。

2.及时补充润滑油.保证轴承润滑良好。

3.运转过程中.如发现异常噪声或过大振动应立即停机检查.排除故障。

4.当流量显著减少.说明橡胶村套已磨损.应更換新村套后再运转。

故障与排除
