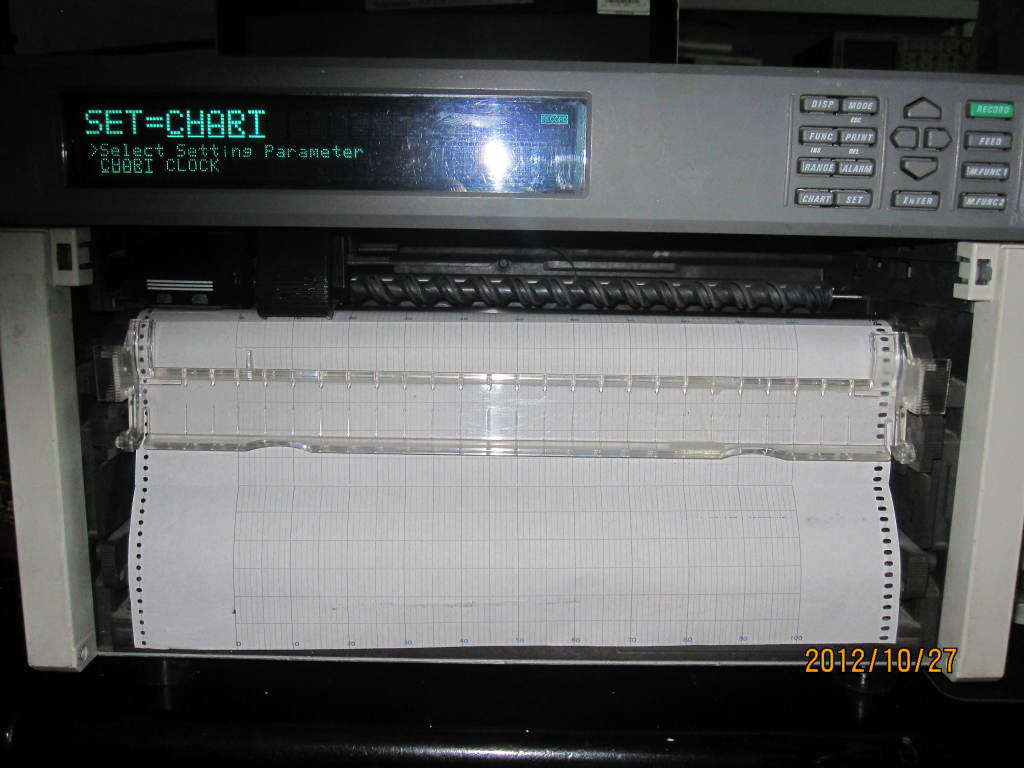

供应DR232混合记录仪日本横河YOKOGAWA

DR230主单元 输入部
*输入通道数
DR231:10通道-30通道,订货时指定
AC输入附加功能:可增设2通道或6通道
DR232:O通道.根据连接的子单元,可扩展至300个通道
*输入模块种类
DR231:万能型(直流电压,热电偶,热电阻,接点),DCV/TC/DI专用,订货时指定.交流输入为附加功能
DR232:万能型(直流电压,热电偶,热电阻,接点),DCV/TC/DI专用,AC,应变,脉冲,直流电流(mA)
*测量量程
参照每一输入模块的规格
*测量周期
0.5,1,2,3,4,5,6,10,12,15,20,30,60秒
DR231:最高2秒/30通道
DR232:最高500ms/300通道(包括子单元)
连接测量周期不同的输入模块时,以低速的输入模块的测量周期为准
*A/D积分时间


手选或自动切换20ms(50Hz),16.7ms(60Hz)和100ms(10Hz)当100-ms积分模式出现时,最短测量周期DR231:6秒/30通道
DR232:4秒/300通道(包括子单元)(根据模块和通道数)
记录部(DR231/DR232主单元)
*记录方式
光栅扫描方式,10色针式打印
*记录纸
有效记录幅度:250mm(模拟轨迹测量时)
*模拟记录色(可指定各通道色)
紫、红、绿、蓝、棕、黑、深蓝、黄绿、紫红、橙
*模拟记录周期
FIX：与2秒~60秒的测量周期同步记录（0.5/1秒扫描时,除中间部分进行记录）
AUTO:与记录纸走纸速度连动
*记录纸走纸速度
1-1500mm/小时
显示部
*显示部
显示器:VFD显示器(5×7点阵,3行)
文字数:22个字(大型字/1行),40个字(2行)
存储功能部
*存储媒体
带512KB SRAM缓冲存储器的3.5寸软盘驱动器
*数据容量
数据长:10~50K数据/通道
*可用数据
设定值、测量值和计算值，除报表计算值外
*存储模式
二进制


可转换成ASCⅡ（CSV）的格式，以便将缓冲存储数据存入软盘中
*采样速率
与记录仪本体的测量周期同步或与事件同步
*独立型(DR231)或扩展型(DR232)
DR230子单元
*DS400或DS600
一般规格
*外形尺寸,重量
DR231:约438(W)×291(H)×336(D)mm,约13kg
DR232:约438(W)×291(H)×301(D)mm,约9kg
DR400:约336(W)×165(H)×100(D)mm,约2.5kg
DR600:约422(W)×176(H)×100(D)mm,约3.5kg
*电源
额定电源电压:100-240VAC
电源电压使用范围:90-250VAC
额定电源频率:50/60Hz
*绝缘电阻
在500VDC时20MΩ以上
电源-地间,各端子-地间,输入端子各相互间
*耐电压
电源端子-地间:1500VAC(50/60Hz)1分钟
输入/输出端子-地间:1500VAC(50/60Hz)1分钟
*正常运作条件
电源频率:50Hz±2%或60Hz±2%
环境温度:DR231,DR232:0~50℃(FD动作时5-40℃)
DS400,DS600:盘装时-10~60℃
桌面时-10~50℃
环境湿度:20~80%R.H(-10~40℃)
连接模块和子单元(DR232)
*系统构成的标准模块和软件可安装在主单元和子单元中,形成数据采集系统.
*输入模块
万能DCV,TC,RTD,DI,DCV/TC/DI专用,AC,应变,脉冲和直流电源(mA),接至DS400,DS600
*通信模块
GP-IB,RS-232-C,RS422-A/485,接至DR232主单元
*报警接点输出模块
4接点(C接:NO-C-NC),10接点(A接:NO-C),接至DR232主单元或DS400和DS600
*DI/DO模块
报警输出接点2点(NO-C-NC)和故障输出,接至DR232主单元或DS400和DS600
可连接1个模块/1个系统
*延长器模块
遥控电源供给接口.接至DS400,DS600
*可连接的模块和模块数
DR231:在订化时全部由型号代码指定
DR232:通信模块,DI/DO模块或报警接点输出模块
DS400/600:输入模块,报警接点输出模块,DI/DO模块,延长器模块.模块应为4个或6个.
*子单元的连接
DR231:不可连接
DR232:最多可接6个子单元.1子单元可用螺钉安装在盘背部.
报警
*设定数
各通道最多4个设定
*报警种类
上/下限，差上/下限，变化率上升/下降限变化率报警时间间隔：1-15次扫描
*报警输出点数
DR231：共计12点（附加报警功能10点，DI/DO附加功能2点）
DR232：共计300点
标准运算功能
*运算种类
任意通道间差，线性定标，移动平均
可定标量程：直流电压，热电偶，热电阻，接点
定标范围：-30000~+30000
移动平均：2-64次扫描
故障，记录纸终了的输出
（DR扩展型。DR独立型有/R1附加功能）
功能：参照DI/DO模块 输入模块
输入模块共同规格
*正常动作温/湿度范围：-10~60℃,20~80%R.H(需不结露)
*耐压
输入端子相互间:1000VAC(50/60Hz)1分钟
(应变输入50VDC 1分钟)
输入端子-地间:1500VAC(50/60Hz)1分钟
万能输入模块
DCV/TC/DI输入模块
*型号、通道数、端子形状、最高测量周期 种类 型号 通道数 端子形状 测量周期
万能输入 DU100-11 10通道 螺钉 0.5S
DU100-12 10通道 夹紧 0.5S
DU100-21 20通道 螺钉 2S
DU100-22 20通道 夹紧 2S
DU100-31 30通道 螺钉 2S
DU100-32 30通道 夹紧 2S
DCV/TC/DI输入 DU200-11 10通道 螺钉 0.5S
DU200-12 10通道 夹紧 0.5S
DU200-21 20通道 螺钉 2S
DU200-22 20通道 夹紧 2S
DU200-31 30通道 螺钉 2S
DU200-32 30通道 夹紧 2S
附加规格 *一般规格
输入方式:浮置不平衡输入,通道间绝缘,测温电阻和脉冲输入在同一模块内同电位.
测量量程:
直流电压:20mV~50V
热电偶:R、S、B、K、E、J、T、L、U、N、W、KP-Au7Fe
热电阻：Pt100、JPt100、Ni100、Ni120、Cu10和J263*B
接点输入：无电压接点输入或电压输入
对于直流电压、热电偶、热电阻，接点输入可混合输入 （但不可mV/TC输入，热电阻输入）
测量精度：±（读数值的0.05%+2个字）
(在2V量程,23±2℃,55±10%R.H时)
噪声抑制:通过积分型A/D,低通滤波器或者移动平均去除
断偶报警:用热电偶输入量程检出
AC输入模块
*型号,通道数,端子形状,最高测量周期 种类 通道数 端子形状 测量周期
DU400-12 单相(1通道电压,1通道电流) 夹紧 2S
DU400-22 3相(3通道电压,3通道电流) 夹紧 2S
输入方式:变压器绝缘输入
测量项:交流电压,交流电流的有效值,有效功率,频率(电压输入),电能
测量量程(分辨率):
电压:250V(0.1Vrms),25V(0.01Vrms)
电流:5A(0.001Arms),0.5A(0.001Arms)
测量精度:±(量程的0.5%)
测量频率:45~65Hz(须全部通道为同一频率)
峰值系数:3以下
应变测量用模块
*型号,通道数,端子形状,最高测量周期
种类 通道数 端子形状 测量周期
DU500-12 10通道,120Ω内藏 夹紧 0.5S
DU500-13 10通道,120Ω内藏 夹紧 0.5S
DU500-14 10通道 NDIS 0.5S
*一般规格
测量量程(分辨率):2,000με(0.1με),20,000με(1με),200,000με(10με)
内藏桥路电阻:120Ω,350Ω或无
适用量表:1/4或1/2桥路:120或者350Ω
全桥路:100~1000Ω
桥路电压:2V固定
应变系数:2.00(有定标功能)
应变平衡:电子式自动平衡(每模块可ON/OFF)
脉冲测量用模块
*型号,通道数,端子形状,最高测量周期
种类 通道数 端子形状 测量周期
DU600-11 10通道 螺钉 0.5S
输入方式:同一模块内共模同电位
输入种类：无电压接点或开路集电极（TTL或晶体管）
测量模式：RATE（累计值瞬时模式），GATE（ON时间瞬时模式）
脉冲积分：使用运算功能，累计积分每1秒的瞬时值
运算公式：TLOG、PSUM（XXX）
运算通道数：最多60通道
最大累计数：99999999
最大输入频率：6KP/S（无电压接点时10P/S）
滤波器：低通滤波器（每通道可ON/OFF）
直流电流输入模块
*型号，通道数，端子形状，最高测量周期 型号 通道数 端子形状 测量周期
DU300-11 10通道 螺钉 0.5S
DU300-12 10通道 夹紧 0.5S
*一般规格
输入方式:浮置不平衡输入,通道间绝缘,内藏100Ω分流电阻
A/D分辨率:±20,000
A/D积分时间:手动或自动选择20ms(50Hz),16.7ms(60Hz),100ms(10Hz)
测量量程:±20mA(1μA)
噪声抑制:通过积分型A/D,低通滤波器或者移动平均去除
运算功能（/M1）
*运算通道数
DR231：最多30通道
DR232：最多60通道
*种类
遥控RJC，四则运算，SQR（平方根），ABS（绝对值），LOG（常用对数），EXP（指数），数据处理（CLOG，TLOG），逻辑运算（AND，OR，NOT，XOP），相关运算，数据参考。
CLOG：同一时间成组测量数据的运算（合计，最大，最小，平均，最大-最小）
TLOG：就某个通道在一段时间里的运算处理（最多24小时）（合计，最大，最小，平均，最大-最小）
报告功能（/M3）
*概要
每隔1小时，1日，或者1个月将测量数据的瞬时值，最大，最小，平均或者合计值制作在记录纸上。记录报告时模拟记录中断。
交流输入附加功能（/N7
