平衡式柱塞阀U46SM

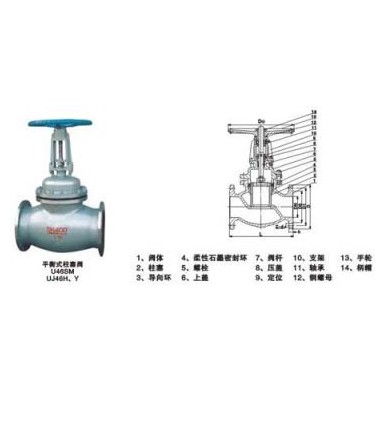

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
平衡式柱塞阀U46SM 的密封圈材料
本体 | 堆焊 |
304 | 316 | Monel | 507钼 | 钴铬钨 | 钴铬钼 |
| | | | | | |
平衡式柱塞阀U46SM 的上密封圈材料
聚四氟乙烯 |
含氟柔性石墨 |
对位聚苯 |
含碳纤维柔性石墨 |
平衡式柱塞阀U46SM的阀体材料
铸钢 | 不锈钢 | 含钼不锈钢 | 蒙乃尔 |
WCB | CF8(304) | CF8M(31 6) | |
平衡式柱塞阀U46SM的实验压力
实验项目 | 实验介质 | 实验压力 |
压强实验 | 水 | 1.5PN |
高压密封实验 | 水 | 1.1PN |
低压气密封实验 | 气 | 0.5-0.7MPa |
平衡式柱塞阀U46SM连接尺寸
U46SM-16C P R UJ467-16C P R
DN | L | D | D1 | D2 | b | Z-φd | D0 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 450 |
250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 500 |
300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 560 |
350 | 850 | 520 | 470 | 435 | 34 | 16-25 | 640 |
400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 750 |
450 | 987 | 640 | 585 | 545 | 40 | 20-30 | 带伞齿轮转动 |
500 | 987 | 705 | 650 | 608 | 44 | 20-34 |
Ordering instructions: 1 product name and model 2 nominal pressure 3 nominal diameter 4 connecting flange standard 5 valve material 6 medium 7 medium temperature Bosch Group welcome you call us strain every nerve just for your satisfaction welcome to visit the company's official website: "www.jsbsvalve.com" Jiangsu boss Valve Co. Ltd.
