厂家直销DJYPVP计算机电缆 铜芯国标 华网电缆批发
安徽华网电缆有限公司
中国 滁州
产品属性
图文详情
品牌推荐
用途
适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆
标称截面
咨询（mm2）mm2
加工定制
是
产品认证
ISO9001-2000
护套材质
PVC
型号
DJYPVP
品牌
华网电缆
型式
圆形
类型
其他
绝缘体材质
PVC
线芯材质
铜芯
芯数
多芯
软硬
硬
绝缘厚度
咨询（mm）mm
电线最大外径
咨询（mm）mm
|
|
|
|
![842729348_105662467[1]](http://i05.c.aliimg.com/img/ibank/2013/263/927/842729362_105662467.jpg)

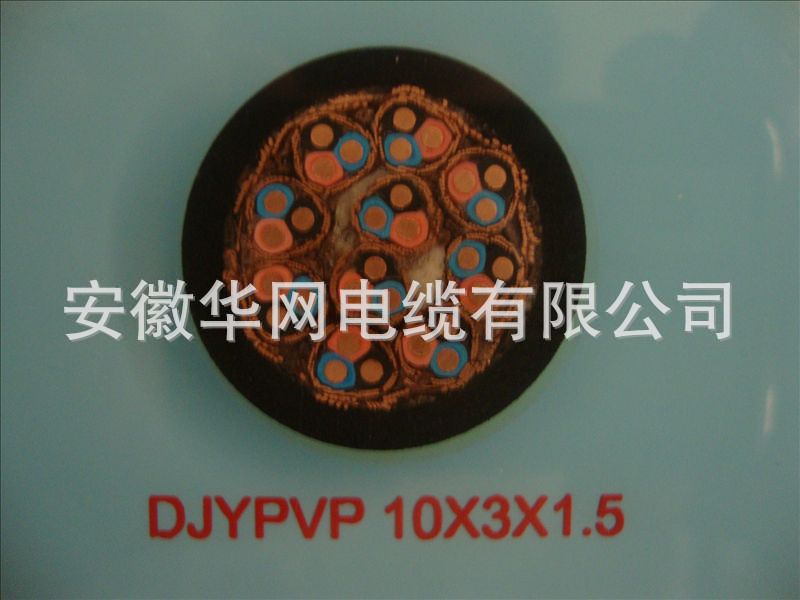

本产品适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。

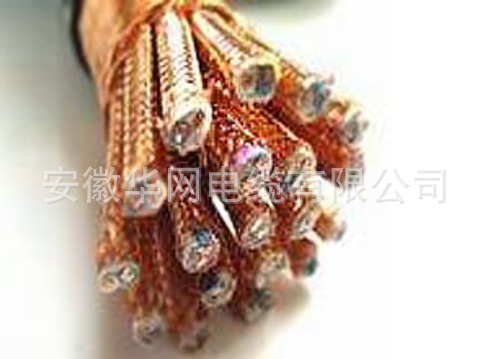

为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量。
技术参数
产品额定电压(U0/U):300/500V
长期工作温度为70℃
敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃
最小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍
在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km
各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路
电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿
名称
|
DJYPV |
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
算机电缆套计 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYVP |
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
算机电缆套计 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYPVP |
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYP2V |
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计
算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYVP2 |
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计
算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYP2VP2 |
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYP3V |
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYVP3 |
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYP3VP3 |
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYPVR |
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
计算机电缆套软 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYVPR |
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
计算机电缆套软 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYPVPR |
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYP2VR |
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软
计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYVP2R |
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软
计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYP2VP2R |
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYP3VR |
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYVP3R |
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYP3VP3R |
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
场合 |
|
DJYPV22 |
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
|
DJYVP22 |
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
|
DJYPVP22 |
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
|
DJYP2V22 |
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢
装计算机电缆带铠 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
|
DJYVP2－22 |
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢
装计算机电缆带铠 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
|
DJYP2VP2－22 |
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
|
DJYP3V22 |
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
|
DJYVP3－22 |
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
|
DJYP3VP3－22 |
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受 |
如下表所示：
[1]
|
导体标称截面 |
导体根数/单丝直径mm |
导体根数/单丝直径mm |
导体根数/单丝直径mm |
20℃时导体直流电阻Ω/km |
20℃时导体直流电阻Ω/km |
|
mm2 |
A |
B |
R |
A、B |
R |
|
0.5 |
1/0.80 |
7/0.30 |
16/0.20 |
≤ 36.0 |
≤ 39.0 |
|
0.75 |
1/0.97 |
7/0.37 |
24/0.20 |
≤ 24.5 |
≤ 26.0 |
|
1 |
1/1.13 |
7/0.43 |
32/0.20 |
≤18.1 |
≤19.5 |
|
1.5 |
1/1.38 |
7/0.52 |
30/0.25 |
≤12.1 |
≤13.3 |
|
2.5 |
1/1.78 |
7/0.68 |
49/0.25 |
≤ 7. 41 |
≤ 7. 9 8 |
