产品详细信息
一、 概述
DZDLP型电子式电动单座调节阀是由381L系列电子式执行机构和低流阻直通单座阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器，且输出力大；阀体为直通无底盖上导向“S”流道，阀芯为柱塞型机构，具有流道通畅，流量系数大等特点。
该产品具有动作可靠，流量特性精度高，可调比大，结构紧凑，外形尺寸小等优点，可广泛应用在石油化工、医药、冶金、造纸、水处理等行业，控制各种不同流体的介质。
二、主要技术参数和性能指标
1.调节机构主要技术参数
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
额定行程mm | 16 | 25 | 40 | 60 | 100 |
执行机构型号 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSB-65 | 381LSC-99 |
动作速度mm/s | 2.1 | 3.5 | 1.7 | 3.4 | 2.0 |
输入信号 | 0~10Ma DC、4~20mA DC、1~5V DC |
电源 | 220VAC、50HZ |
公称压力Mpa | 1.6、4.0、6.4 |
介质温度℃ | 铸钢：-40~250、-40~450铸不锈钢：-40~250、-60~450 |
固有流量特性 | 直线、等百分比 |
法兰连接型式 | PN1.6Mpa按GB9113.1-2000标准（JB/T79.1-94）凸面（RF）整体钢制管法兰
PN4.0、6.4Mpa按GB113.2-2000标准（JB/T79.2-94）凸凹面整体钢制管法兰 凹面 |
阀体材质 | HT200、WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti |
可调比 | 50:1 |
注：①可为用户提供按ANSI、JPI法兰标准制造的产品。②执行机构可按用户要求配其他型号。
2.主要技术性能指标
项目 | 指标值 | 项目 | 指标值 |
基本误差% | ±1.0 | 额定流量系数10% | ±10% |
回差% | 1.0 |
死区% | 1.0 | 泄漏量（L/h） | 1×10-4×阀额定容量 |
3.允许压差
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
阀座执行mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允许压差MPa | 6.4 | 5.6 | 3.7 | 3.4 | 2.1 | 1.40 | 1.4 | 0.9 | 0.50 | 0.47 | 0.33 | 0.19 | 0.18 | 0.13 |
4.381型直行程电子式电动执行机构主要技术参数
型号 | 额定输出力N | 速度mm/s | 技术参数 |
381LSA-08
381LXA-08 | 800 | 4.2 | 电源：AC220V（+10%、-15%）
50HZ ±1%
输入信号：DC4-20Ma
DC1-5V
(信号线用屏蔽线)
输出开度信号：DC4-20Ma
防护等级：相当IP55
隔爆标志：ExdIIBT4 |
381LSA-20
381LXA-20 | 2000 | 2.1 |
381LSB-30
381LXB-30 | 3000 | 3.5 |
381LSB-50
381LXB-50 | 5000 | 1.7 |
381LSC-65 | 6500 | 2.8 |
381LSC-99 | 10000 | 2.0 |
三、主要零件材料
零件名称 | 材料 | 温度范围 |
阀体
上阀盖 | HT200 | -20~200℃ |
ZG230-450 | -40~450℃ |
ZG1Cr18Ni9Ti | -250~550℃ |
ZG0Cr18Ni12Mo2Ti | -250~550℃ |
阀芯、阀座 | 1Cr18Ni9 | -250~550℃ |
0Cr18Ni12Mo2Ti | -250~550℃ |
填料 | 聚四氟乙烯 | -40~150℃ |
膜片 | 丁腈橡胶夹增强活沦织物 | |
压缩弹簧 | 60Si2Mn | |
膜盖 | Q235A | |
四、外形尺寸
DN | L | H | H1 | 重量kg |
常温 | 高温 |
PN1.6 | PN4.0 | PN6.4 | PN1.6 | PN6.4 | PN4.0 | Pn4 | PN1.6 | PN4.0 | PN6.4 | PN1.6 | PN4.0
PN6.4 |
20 | 181 | 194 | 206 | 547 | 558 | 700 | 706 | 52 | 65 | 14 | 18 |
25 | 185 | 197 | 210 | 564 | 575 | 712 | 724 | 57 | 70 | 15 | 19 |
40 | 222 | 235 | 251 | 720 | 730 | 8890 | 901 | 75 | 85 | 26 | 35 |
50 | 254 | 267 | 286 | 730 | 739 | 902 | 908 | 82 | 90 | 30 | 40 |
65 | 276 | 292 | 311 | 845 | 854 | 1025 | 1035 | 92 | 102 | 34 | 53 |
80 | 298 | 317 | 337 | 867 | 870 | 1045 | 1051 | 100 | 107 | 42 | 65 |
100 | 352 | 368 | 394 | 890 | 900 | 1070 | 1090 | 110 | 125 | 125 | 52 | 86 |
150 | 451 | 473 | 508 | 1190 | 1220 | 1330 | 1337 | 142 | 172 | 152 | 152 | 206 |
200 | 550 | 560 | 650 | 1258 | 1350 | 1380 | 1490 | 170 | 207 | 220 | 220 | 280 |

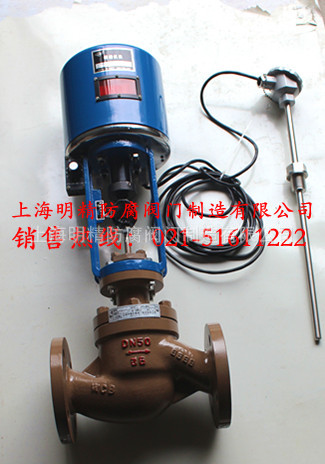

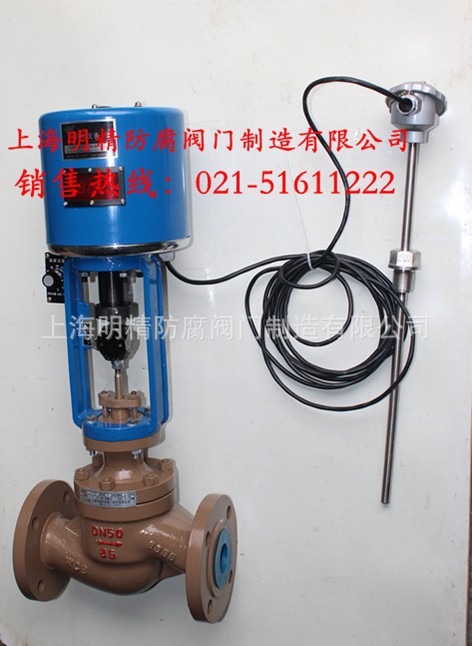

图片展示
