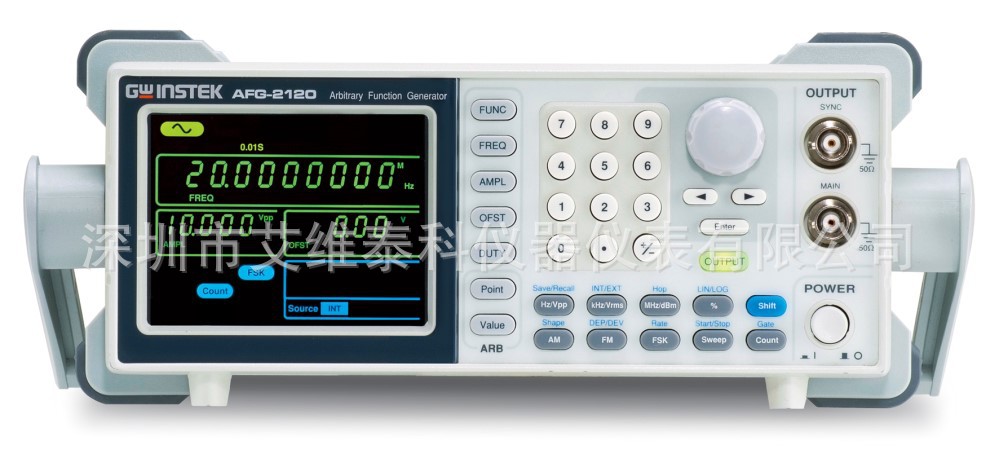

深圳代理出售固纬12MHZ,4k点波形信号发生器AFG-2112
品牌/型号
Gwinstek/固纬/AFG2112
| 规格 |
| | AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 |
| 波形 | | 正弦波/方波/三角波 |
| 任意波功能 | 采样率 | 20MSa/s |
| 重建率 | 10MHz |
| 记录长度 | 4k点 |
| 垂直分辨率 | 10位 |
| 频率特性 | 范围 正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
| 三角波/锯齿波 | 1MHz |
| 分辨率 | 0.1Hz |
| 稳定度 | ±20ppm |
| 老化率 | ±1ppm/year |
| 误差容忍 | ＜10mHz |
| 输出特性 | 幅值 范围 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (开路) |
| ≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (开路) |
| 精确度 | 设定值的±1%±1mVpp；(1kHz, ＞10mVpp) |
| 分辨率 | 0.1mV或3位 |
| 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz； |
| ±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) |
| 单位 | Vpp，Vrms，dBm |
| 直流偏移 范围 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (开路) |
| 精确度 | 设定值的1%+2mV+幅值的0.5% |
| 波形输出 阻抗 | 50Ω典型值(固定)；＞10MΩ(输出关闭) |
| 保护 | 短路保护；过载继电器自动禁止输出 |
| SYNC输出 准位 | TTL-compatible into＞1kΩ |
| 阻抗 | 50Ω正常值 |
| 上升/下降时间 | ≤25ns |
| 正弦波特性 | 谐波失真 | -55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp |
| 方波特性 | 上升/下降时间 | 最大输出时，≤25ns(接50Ω负载) |
| 过激信号 | ＜5% |
| 不对称性 | 周期的1%+1ns |
| 可调占空比 | 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全频段1%的分辨率) |
| 三角波特性 | 线性度 | ＜峰值输出的0.1% |
| 可调对称性 | 0%~100%(0.1%的分辨率) |
| AM调制 | 载波波形 | 正弦波、方波、三角波 | —— |
| 调变波形 | 正弦波、方波、三角波 |
| 调变频率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) |
| 深度 | 0%~120.0% |
| FM调制 | 载波波形 | 正弦波、方波、三角波 |
| 调变波形 | 正弦波、方波、三角波 |
| 调变频率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) |
| 偏差 | DC~最大频率 |
| FSK | 载波波形 | 正弦波、方波、三角波 |
| 调变波形 | 50%占空比方波 |
| 内部频率 | 2mHz~20kHz |
| 频率范围 | 0.1Hz~最大频率 |
| 扫描 | 扫描时间 | 1ms~500s |
| 波形种类 | 正弦波、方波、三角波 |
| 扫描形态 | 线性或对数 |
| 开始/截止频率 | 0.1Hz~最大频率 |
| 计频器 | 范围 | 5Hz~150MHz |
| 精确度 | 时基精确度±1count |
| 时基 | ±20ppm(23℃±5℃)，热机30分钟 |
| 分辨率 | 最大分辨率：对于1Hz，100nHz；对于100MHz，0.1Hz |
| 输入阻抗 | 1MΩ/150pf |
| 灵敏度 | ≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz) |
| 存储/调取 | 10组存储设置 |
| 接口 | USB(Devices) |
| 电源 | AC 100~240V，50~60Hz |
| 功率消耗 | 65VA |
| 尺寸&重量 | 266(W)×107(H)×293(D)mm；约3.2kg | 266(W)×107(H)×293(D)mm；约3.1kg |
