空气炮控制箱
一、 用途与功能
空气炮专用可编程控制箱，是根据使用料仓、料斗、矿山溜井和输送管道的工矿企业的需求，对空气炮实行自动运行集中管理而设计的，内嵌的‘专用可编程控制器’是一种智能化的管理设备，可与多种工业控制计算机系统、组态工程联网，实现远程监控，现场数据采集、传送。适用于各种集散控制系统。可实现程序自动方式、远程微机软件操作和就地手动操作三种控制方式。
主要特点：
1、 光电隔离工作可靠,结构紧凑功能强大。
2、 能根据您的设定，适应各种不同要求的环境，完成各种放炮程序。
3、有良好的通信功能和合理的 I/O口设置，能满足您的联网、并机、管理、 报警等各种需要。
4、成熟考究的内部固化程序，为减少误爆、抑制反尘污染延长设备寿命、确保效果、有着至关重要的作用。
5、有气源管理功能和独立工作功能，当计算机软启动时或网络瘫痪时，都不会影响该机的正常运行。
6、外设少，安装简单，专用设备编程容易，不需要专业技术。
7、透明的工作模式，鲜明的动态指示，合理的管理接口,会使您的管理得心应手。
二、技术参数
1、专用可编程控制器参数
供电电源：AC220V /50Hz/5W。
输入信号：两路（一路管理和落料挡板，一路料流），开/关信号。
控制输出：8-64路/AC220V/5A。
隔离电压：≥500V。
通讯方式：RS485接口，2线制。
驱动距离：2200米。
通讯格式：9600-8N1.。
通讯协议：被动查询（详见通讯协议）。
信号形式：开关信号。
2、通讯服务器参数（直接入以太网时配置）
处理器：32 位100 兆
内存：2 兆
网口速度：10/100M 自适应，同时可支持手动设置。
参数包括：10M 半双工，10M 全双工，100M 半双工和100M 全双工
保护： 内嵌1.5KV 电磁隔离
软件特点协议： DHCP，Telnet，TCP，UDP，IP，ICMP，ARP
实COM驱动：Windows NT/2000/XP COM驱动
配置： 两种方式，中文菜单和命令态两种。
电源需求:5V DC 2A
通过认证：3C
3、环境要求：
工作温度：-15℃ - 85℃。
相对湿度：40% - 80%RH.。
存储温度：-55℃ - +105℃。
该机体积：长×宽x高 : 由客户定
防护等级：IP-54
三、可设定工作参数、由用户根据使用环境设定，
1． 工作模式：三种，即：
智控模式，程控模式，受控模式，(显示屏提示键盘设定)。
2． 通信地址：0-32,(显示屏提示键盘设定)。
3． 充气时间：0-300（秒）,(显示屏提示键盘设定)。
4． 程控周期：20-1800（秒）,(显示屏提示键盘设定)。
5． 步间时间：1-300（秒）,(显示屏提示键盘设定)。
6． 启用步数：1-64,(显示屏提示键盘设定)。
7． 卸压允许：是/否，(显示屏提示键盘设定)。
8． 料流确认时间：1-20（秒）,(显示屏提示键盘设定)。
9． 触发时间：1-20（秒）, (显示屏提示键盘设定)。
10、步间料检：是/否，(显示屏提示键盘设 定)。
四、安装
固定方式为壁挂式，
安装尺寸: 由客户定右面为参考图
占用面积: 由客户定，用户可根据固定孔的位置，在墙上埋入膨胀螺栓。
五．接线
485通讯线DATA+接专用可编程控制仪17号端子DATA-接专用可编程控制仪18号端子
通讯服务器上的RJ-45接口是用来接以太网的。

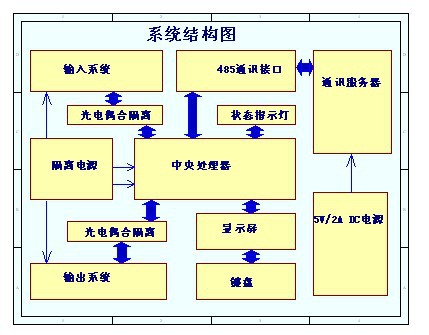

图为内嵌系统结构图
基本电气原理参考图 （接线以箱内附图为准）
遥控操作
根据屏面组态可进行‘系统启动’‘停止’‘周炮启动’‘分区启动’‘单炮点触’‘暂停’‘数据浏览’等项操作。图为演示系统局部操作窗口。
