全新风型管道除湿机组

机组概况：

全新风管道除湿机是我公司特种除湿机中的一个系列，是我公司集四十余年空调除湿设备的专业设计和制造经验，系列化开发的新型冷冻除湿设备，适用于国防工程、人防工程、石化行业、航天领域、净化工程、放射性实验室、动物实验室、存放有毒有

害物的仓库或车间等有除湿要求但不允许采用回风的场所。

本系列产品采用专业优化的制冷系统、高产可靠的除湿模式和先进完整的控制概念，采用了大量新材料、新技术和新工艺，各项性能指标优越，并且机组具有非常广阔的地域适应性，将除湿机的应用提高到一个全新的境界。

工作原理：

常规除湿机组系统的运作由除湿机的内循环（制冷剂循环系统）、除湿机的外循环（空气循环系统）组成;

除湿机的内循环：通过压缩机的运行→排气口排出高温高压的气体→进入冷凝器冷却→变成低温高压气体→通过毛细管截流→变成低温低压的液体→通过蒸发器蒸发吸热→回到压缩机变成低温低压的气体，如此循环往复。

除湿机的外循环：在正常开机的情况下→通过风机的运行→潮湿的空气从进风口吸入→经过蒸发器→蒸发器将空气中的水份吸附在铝片上→变成干燥的空气（→经过冷凝器散热）→从出风口吹出。

机组特点：

1. 空气处理方式：
   全新风管道除湿机全部采用室外新风，属于直流式空气处理系统。
2. 空气处理特点：
   为了充分处理室外新风，机组采用"小风量大焓差"的设计理念，与普通除湿机相比，除湿量相同的机组，风量仅为普通除湿机的1/3左右。多排深结构的蒸发器设计有效地保证了空气处理的要求。
3. 广阔的地域适应性：
   本系列除湿机能够很好地适应不同地域范围对新风处理的要求，有效地控制出风的露点温度，满足不同地域工艺条件的规定。
4. 能量调节：
   全新风除湿机依气候条件变化，可实现能量调节功能。本系列60kg/h以上机型可通过螺杆压缩机的无级卸载实现能量调节，同时由于电子膨胀阀的出色配合，使制冷系统既安全可靠又高效节能。20kg/h、40kg/h及60kg/h机组可通过单机运行来进行能量调节。
5. 结构型式：
   全新风管道除湿机不带风机，需另配风机箱，机组的进风方式分左进风和右进风两种型式。大型机组还可提供上下可拆式结构，以方便安装运输。
6. 功能多样：
   全新风管道除湿机集升湿、调温和降温三种功能于一体，其中升温功能主要用于除温，无制冷功能，适用于无温度要求的除湿场所；调温功能集除湿和制冷于一身，且制冷能力可调，适用于热负荷变化较大的除湿场所；降温功能在除湿的同时有制冷功能，但制冷能力不可调，适用于热负荷较大，对相对湿度无要求的除湿场合。
7. 压缩机及制冷配件：
   除湿量≤60kg/h机组采用高效涡旋压缩机，除湿量>60kg/h机组采用高性能无级调载螺杆压缩机；主要制冷配件均采用国际著名品牌的产品，通过制冷系统科学合理的优化设计，机组噪音低、运行可靠、能效比高。
8. 换热器：
   水侧换热器为壳管式换热器，采用高效换热管；空气侧换热器为铜管套铝翅片式换热器，采用美国引进的OAK换热器生产线制造。换热器结构紧凑、耐压好、换热效率高。
9. 环保工质，"绿色"概念：
   机组采用满足淘汰CFCs工质国家方案要求的R22制冷剂，有利保护地球环境。公司亦可按用户要求订制R407c、R134at等HFC工质的除湿机。
10. 外壳：
    机组采用钢型材框架；折弯件采用日本AMADA成套数控设备加工，具有优良的外观质量。机组采用拼装式结构，整体结构紧凑，美观大方，极富现代气息。
11. 控制方式：
    全新风除湿机采用高性能可编程控制器（PLC）进行控制，可靠性好，控制精度高。机组配有友好简单的全中文人机界面，标准配置为文本显示器，亦可按用户要求采用触摸屏。
12. 可选择的网络功能：
    机组可通过PROFIBUS总线实现局域网络除湿机的群控功能，还可通过调制解调器或以太网模块实现设备与远程计算机连接，利用INTERNET进行数据交换，对机组进行远程监控和故障分析，帮您快速准确地预测及排除故障。
13. 多重保护：
    机组设有过载、短路、缺相、过热、高压、低压等保护，以及风机、水泵、防火阀等连锁保护

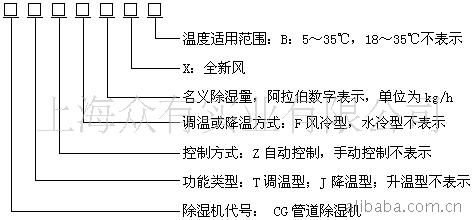

型号编制说明：

型号示例：CGTZF20X 表示名义除湿量为20kg/h，右进风的全新风风冷自动调温管道除湿机组

升温型管道除湿机组性能参数表：

调温型/降温型管道除湿机组性能参数表：

机组名义工况：
