·输入Ⅱ型滤波

·2倍电压输入

·恒流输出特性

·输出短路保护

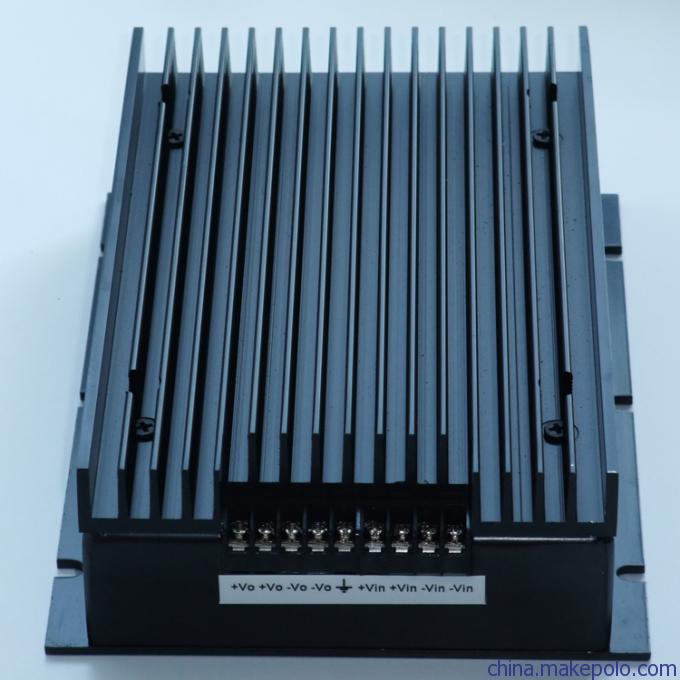

·安装方便，单端出线

·最佳壳体连接方式

·高可靠性，长寿命设计

·输出电流：5-40A任选

·输出电压：5-48V

·电源功率：300W-500W

输入电压

输入电压范围VDC：24VDC(18-36V)、48VDC(36-72V)、110V(72-144V)、300V(200-400V)、600V(400-800V)

选型说明

输出功率：指电源总输出功率，单路电源指单路的输出功率，多路输出指各路输出功率的和；

输出路数：S(单路)、D(双路)、T(三路)、Q(四路)、F(五路)、M(多路)

输出电压：如1.8V、3.3V、5V、12V、15V、24V、28V、48V、110V、220V

（1）、当输出为单路时，表示输出电压值；

（2）、当输出为双路时，如果为正负输出，表示正负输出电压值；

    如果两路输出值不同，第一个电压值为第一路输出(Vo1)。

（3）、当输出为三路时，如果为正负，加上一正输出，第一项为正负电压值，第二项为正输出值；如果第三路输出不同，此处三项依次为三个电压值。

（4）、四路及以上输出的情问供与三路输出相同。

输助说明

J-军品K-宽范围S-装散热器T-铁壳网状L-裸板

NC-空脚REM-遥控端SENSE-远端传感TRIM-调整端AUX-辅助电容端Gr.-接地端Vin-输入端Vo-输出端

输出特性

电压精度          ±1%

电压调整率(主路)  ±0.2%

输出电压调整范围±10%

负载调整率       ±0.4%

温度变化率       ±0.01%/℃

电流限制点       120%（Typ）

响应速度           400μS

一般特性

工作频率：160-200 KHz

隔离电阻：200 MΩ

MTBF：>500000 h

绝缘强度：输入-输出>1500 VDC

                    输入-外壳>1050 VDC

输出-外壳>1050 VDC

环境特性：工作壳温：工业级：-25℃～+85℃

　　　　　军Ⅰ级：-40℃～+85℃

                    军Ⅱ级：-55℃～+85℃

存储温度：工业级：-45℃～+105℃

            军品级：-55℃～+105℃
