【产品展示】

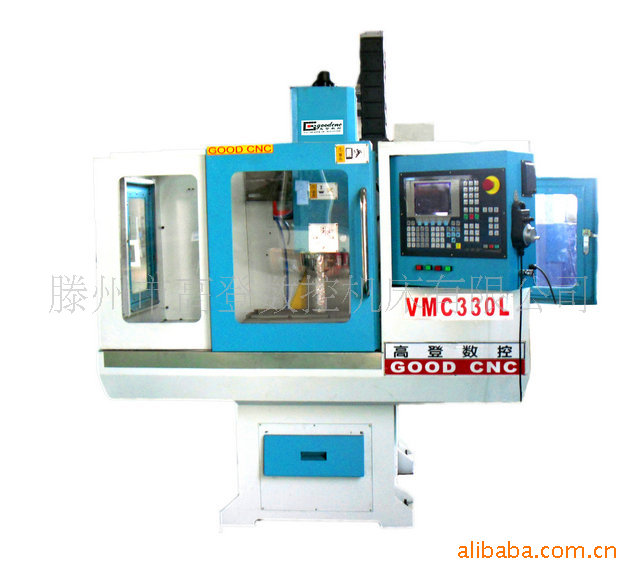

一、 产品简介与用途
该铣床进给轴为X、Y、Z三坐标控制，主轴为变频动力驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于多品种、中小批量零件的生产，对复杂、高精度零件的加工更能显示其优越性。
二、 主要结构特点
1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用的精度稳定性，为机床性能的可靠性提供了保障。
2、 X、Y、Z向导轨均为滚动直线导轨，无进给运动的摩擦阻力，无低速爬行现象，提高机床精度寿命；
3、 X、Y、Z三个方向进给采用知名品牌的高精度高强度滚珠丝杠，进给速度高，机床的定位精度高；
4、 X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
5、 机床外防护采用全封闭结构设计，安全可靠；可选用半防护结构。
6、 机床操作系统采用人体工程学原理设计，操作方便；
7、 采用先进的集中手动润滑装置，工作稳定可靠；
8、 机床配套国内外知名品牌数控系统，可选配进口著名CNC控制系统，功能齐全、操作简便，精度稳定、可靠；
三、 主要技术参数
NO. 序号 | ITEM 项目 | Specification |
1 | Table size L(mm)×W(mm)工作台面积 长(mm)×宽(mm) | 690×210 |
2 | T slot QTY /width/center distance(mm) T型槽 数量-宽(mm)–间距(mm) | 3-16-63 |
3 | Maximum load(KG)工作台最大承载(kg) | 100 |
4 | X travel (mm)X轴行程(mm) | 330 |
5 | Y travel (mm)Y轴行程(mm) | 220 |
6 | Z travel (mm)Z轴行程(mm) | 320 |
7 | Spindle nose to table (mm)主轴端面至工作台面(mm) | 90-410 |
8 | Spindle center to column (mm)主轴中心至立柱导轨面(mm) | 280 |
9 | Spindle taper主轴锥孔 | BT30 |
10 | Max. spindle speed (Rpm)主轴最高转速(Rpm) | 6000 or 8000 |
11 | Main motor（kW）主电机功率（kW） | 2.2 |
12 | Feed motor进给电机 | X torque（N.M）X轴扭矩（N.M） | 3.3 |
Y torque（N.M）Y轴扭矩（N.M） | 4 |
Ztorque（N.M）Z轴扭矩（N.M） | 5 |
Max.install size安装尺寸（最大） | X | Square 90×90diameter φ80 |
YZ | Square 110×110diameter φ95 |
13 | Rapid moving speed (m/min.）快速移动速度 (m/min.） | 10 |
14 | Cutting speed（mm/min）切削进给速度（mm/min） | 1-4000 |
15 | Ball screw（diametermm/pitch）mm 丝杠参数（直径mm/螺距mm） | 20/5 |
16 | Linear guide way width（mm）线轨宽度（mm） | 20 |
17 | Accuracy 精度 | Positioning accuracy (mm) 定位精度(mm) | 0.016 |
Repeatability accuracy (mm) 重复定位精度(mm) | 0.008 |
18 | Tool changer刀库 | Funnel type (optional ) BT30 斗笠 (可选) BT30 | 8 or 6 |
Tool changing time (s)换刀时间（秒） | 8 |
19 | Air pressure Mpa使用气压Mpa | 0.6 |
20 | Machine weight (kg)机床重量(kg) | Frame 光机 | 360 |
Complete machine 整机 | 700 |
21 | Machine overall size : L(mm)×W(mm)×H(mm) 机床外形尺寸: 长(mm)×宽(mm)×高(mm) | Frame 光机 | 720×860×1160 |
Complete machine 整机 | 1200×1100×2000 |
