概述：

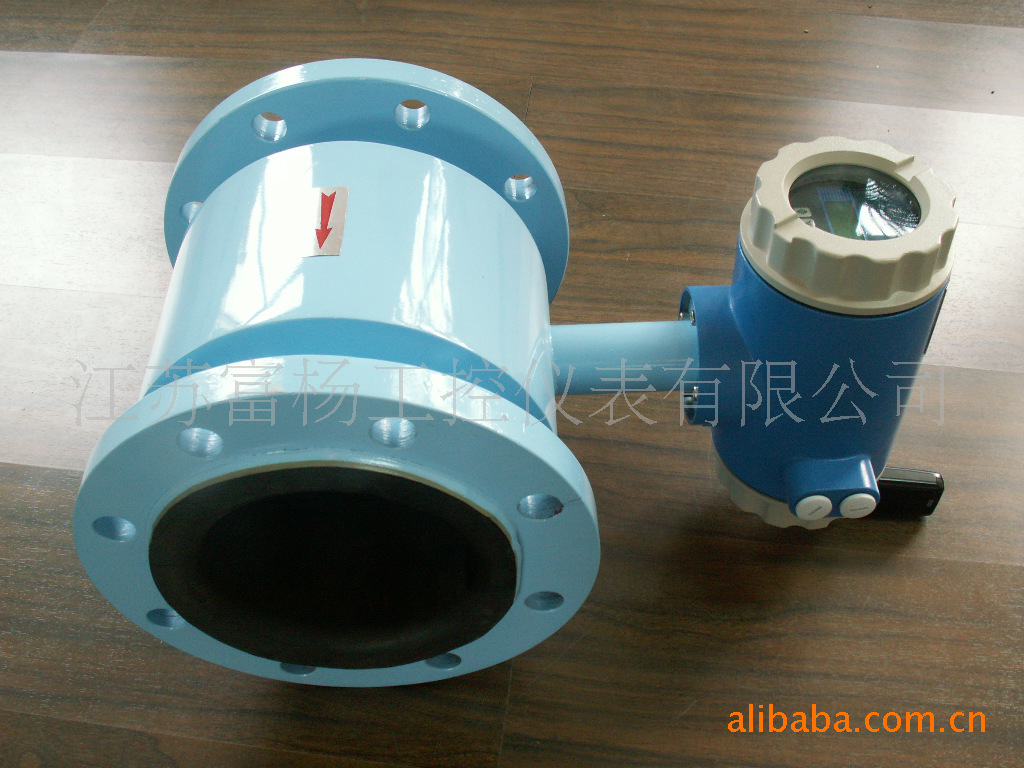

CGLD系列电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。 |
产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能； |
主要技术数据：
整机和传感器技术数据 执行标准 | JB／T 9248—1999 | 公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | 最高流速 | 15m／s | 精确度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | 流体电导率 | ≥5uS／cm | 公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | 环境温度 | 传感器 | —25℃—十60℃ | 转换器及一体型 | —10℃—十60℃ | 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | 最高流体温度 | —体型 | 70℃ | 分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | 聚氨酯衬里 | 80℃ | 聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | 聚全氟乙丙烯(F46) | 加网PFA | 信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | 电极刮刀机构 | DN300—DN3000 | 连接法兰材料 | 碳钢 | 接地法兰材料 | 不锈钢1Crl8Ni9Ti | 进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | 外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | 其他传感器、——体型流量计和分离型转换器 | IP65 | 间距(分离型) | 转换器距离传感器一般不超过100m |
|
转换器技术数据 电源 | 交流 | 85—265V，45—400Hz | 直流 | 11—40V | 操作键和显示 | 按键式 | 4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程； | 3行LCD宽视角、宽温、带背光显示； | 第1行显示流量值； | 第2行显示流量单位； | 第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 |
| 磁键式 | 2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程； | 2行LCD宽视角、宽温、带背光显示： | 第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 | 第2行：显示流量。 |
| 内部积算器 | 正向总量、反向总量及差值总量。 | 输出信号 | 单向模拟输出 | 全隔离，负载≤600D．(20mA时)； | 上限：0—21mA可选，每档lmA； | 下限：0—21mA可选，每档1mA； | 正、反向流量输出方式编程。 |
| 双向模拟输出 | 下限限制为。或4mA，其他同单向模拟输出。 | 双向脉冲输出 | 两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz； | 方波或选定脉宽，选定脉宽上限2．5S，每档1ms； | 无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 |
| 双路报警输出 | 可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选； | 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离) |
| 数字通讯 | | RS232，RS485，HART |
|
衬里的选择
衬里材料 | 主要性能 | 最高介质温度 | 适用范围 | —体型 | 分离型 | | 聚四氟乙烯（F4) | 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ | 100℃ 150℃ (需特殊订货) | 1、浓酸、碱等强腐蚀性介质。2、卫生类介质。 | 聚全氟乙丙烯（F46) | 同F4，耐磨性、抗负压能力高于F4。 | 同上 | | 聚氟合乙烯（Fs) | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ | | 聚氯丁橡胶 | 1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 | 80℃ 120℃ (需特殊订货) | 水、污水、弱磨损性的泥浆矿浆。 | 聚氨酯橡胶 | 1、耐磨性能极强。 2、耐腐蚀性能较差。 | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 |
|
进口保护法兰和接地法兰(或接地环)的选择 法兰种类 | 适 用 范 围 | 接地法兰(或接地环) | 适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 | 进口保护法兰 | 当介质有强磨损性时选用。 |
|
电极的选择
电极材料 | 耐蚀及耐磨性能 | 不锈钢0Crl8Nil2M02Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 | 哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 | 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 | 钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。 | 钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 | 铂／钛合金 | 几乎能耐——切化学介质，但不适用于王水和铵盐。 | 不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 | 注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 |
|
FYLD系列电磁流量计仪表选型
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h）D:管道内径V：流速（m/h）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆FYLD系列电磁流量计参考流量范围
口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
FYLD系列智能电磁流量计选型谱
型号 | 口径 | |
FYLD | 15~2600 |
| | 代号 | 电极材料 | |
K1 | 316L |
K2 | HB |
K3 | HC |
K4 | 钛 |
K5 | 钽 |
K6 | 铂合金 |
K7 | 不锈钢涂覆碳化钨 |
| 代号 | 内衬材料 | |
C1 | 聚四氟乙烯F4 |
| C2 | 聚全氟乙丙烯F46 |
| C3 | 聚氟合乙烯FS |
| C4 | 聚录丁橡胶 |
| C5 | 聚氨脂橡胶 |
| | 代号 | 功能 |
| E1 | 0.3级 |
E2
| 0.5级 |
E3
| 1级 |
| F1 | 4－20Madc,负载≤750Ω |
| F2 | 0-3khz,5v有源，可变脉宽，输出高端有效频率 |
| F3 | RS485接口 |
| T1 | 常温型 |
T2
| 高温型 |
T3
| 超高温型 |
| P1 | 1．0MPa |
| P2 | 1．6MPa |
P3
| 4．0MPa |
P4
| 16MPa |
| D1 | 220VAC±10％ |
| D2 | 24VDC±10％ |
| J1 | 一体型结构 |
| J2 | 分体型结构 |
| J3 | 防爆一体型结构 |
