产品介绍
1.产品介绍：
14槽光纤收发器机架(2U)是一款经济型高集成度的光纤收发器中心设备用于机房的收发器机架。最多可允许插入14个不同型号的独立式光纤收发器，由主、备电源集中供电并可自动切换。这样不但减少了连接线，简化了结构，而且便于管理和维护。该机架具有可靠的保护设备功能(保护光纤收发器模块不被外界AC220V浪涌高压击坏)；提供可靠的稳压源，具有负载自动平衡功能，即保证无论多少个独立式光纤收发器接入，提供模块单槽电压均为标准电压，保证了光纤收发模块性能的可靠性和稳定性，为寿命一致性提供了条件。电源采用了双备份设计，符合电信运营级标准。机箱结构采用2U标准设计，可以方便地安装在配线架上。从而能为光纤以太网络系统提供高可靠性、高容量、高集成度及高性能和经济实用的光纤网络中心解决方案，具有工作稳定、供电容量大、操作方便、易于维护等显著特点。
2.产品特点：
 主、备电源配置保证系统不间断工作 |
 |
| 支持双电压，使系统适用于多种工作环境 |
|
| 支持多种型号速率的模块卡同时工作，极大地提高了系统的适用性 |
|
| 每个独立式光纤收发器都支持热插拔功能 |
|
| 采用模块化电源设计，维护方便，屏蔽性更好，防止了电源产生的电磁信号干扰模块组的正常运行.标准机箱，可安装在机房机架中， 便于统一管理和维护 |
|
| 机架最多可同时插入14个独立式光纤收发器，每个光收发器可以不同类型 |
|
| 每个独立式光纤收发器可以相互独立地在机架上插拔工作，也可以相互合作工作，为自身提供网络诊断 |
|
| 电源保护：过压保护，过流保护，短路保护 |
|
| 结构设计，精巧美观，良好的通风导热性设计，保障系统运转正常稳定 |
|

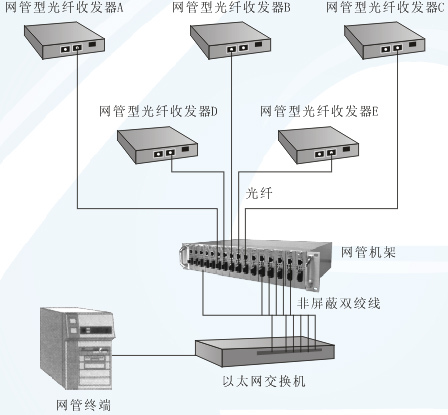

3.产品运用：
|
5.产品：

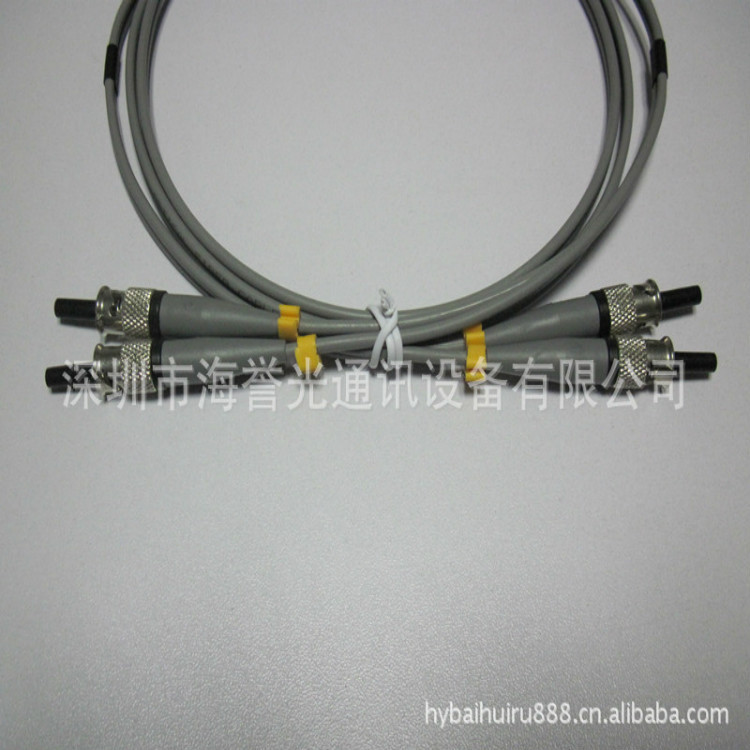

纤跳线（又称光纤连接器）是指光缆两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤。单模光纤连接器接头连接类型有FC、SC、ST，端面接触方式有PC、UPC、APC型。两端连接类型或接触面不同的跳线，称为单模转接线。本公司采用先进技术和装备，进行规模化生产，产品质量优良。 特点 ﹡插入损耗低 ﹡重复性好 ﹡回波损耗大 ﹡互换性能好 ﹡温度稳定性好
性能指标
产品类型 FC/PC FC/UPC FC/APC ，SC，ST
插入损耗(dB) ≤ 0.20 ≤ 0.20 ≤ 0.30
重复性(dB) ≤ 0.10
互换性(dB) ≤ 0.20
回波损耗(dB) ≥45 ≥50 ≥60
光纤类型 Corning SMF-28TM
工作温度(℃) -20~ +75
储存温度(℃) -40 ~ +85
插拔次数 >1000次
工业标准 Telcordia GR-326-CORE

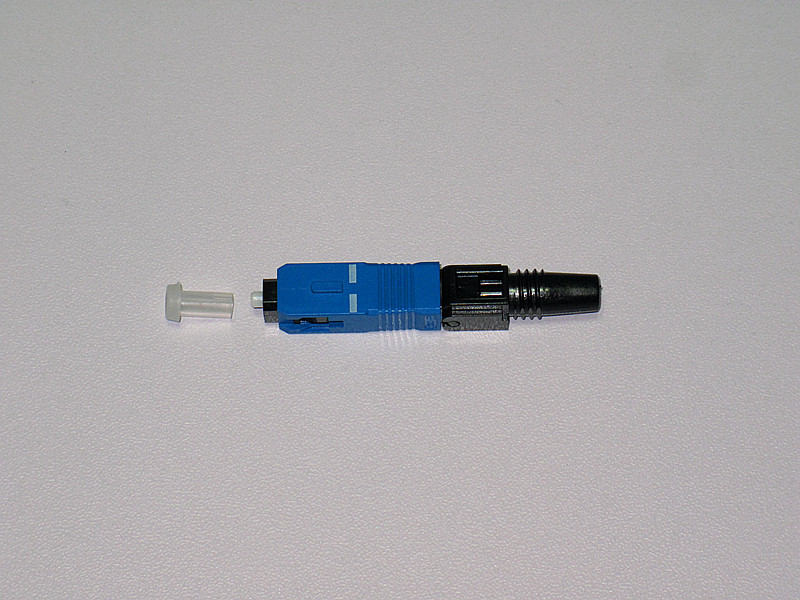

SC/PC光纤跳线技术规范
1.陶瓷插针外径Φ：2.499±0.0005mm
插针体芯径Φ:0.125+0.001-0mm
插针体长度：16.0±0.3mm
插针体同心度：≦1.4um
插针体曲率半径：20mm+5-10mm
2.光缆外径为3mm，光缆外表光滑无瑕疵。
外径不圆度：≦10%
光缆抗拉强度：≧200N
光缆最小弯曲半径：30mm
光缆温度特性：-40℃-+80℃，光缆附加衰减≦0.2dB/km
光缆颜色：黄色
3.工作波长：1310nm、1550nm
4.光纤的衰减：≦0.37dB/km(1310nm)
≦0.25dB/km(1550nm)
5.光纤的截止波长：λC≦1250nm
6.光纤连接器光学指标
插入损耗：IL≦0.2dB
回波损耗：RL≧50dB
