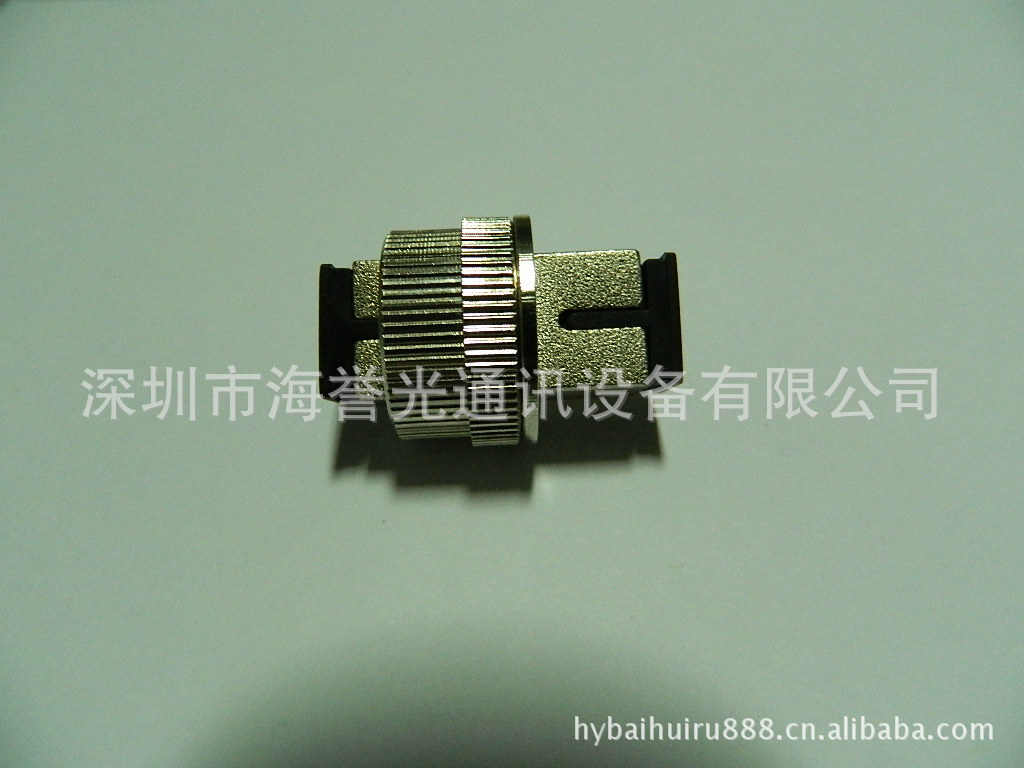

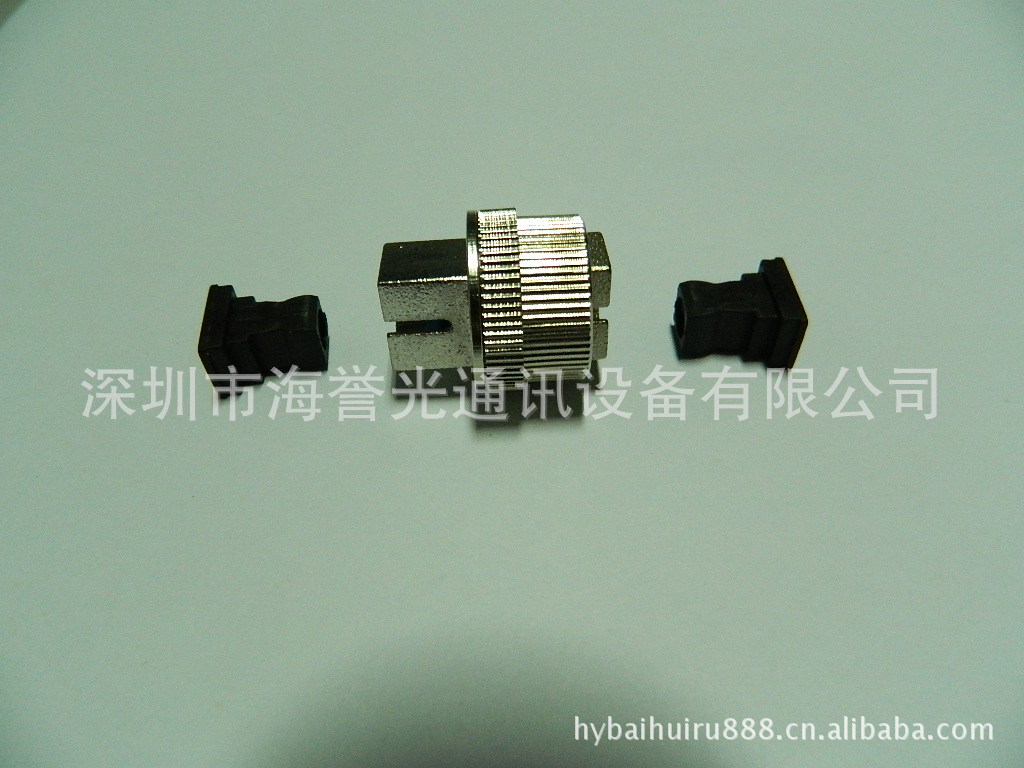

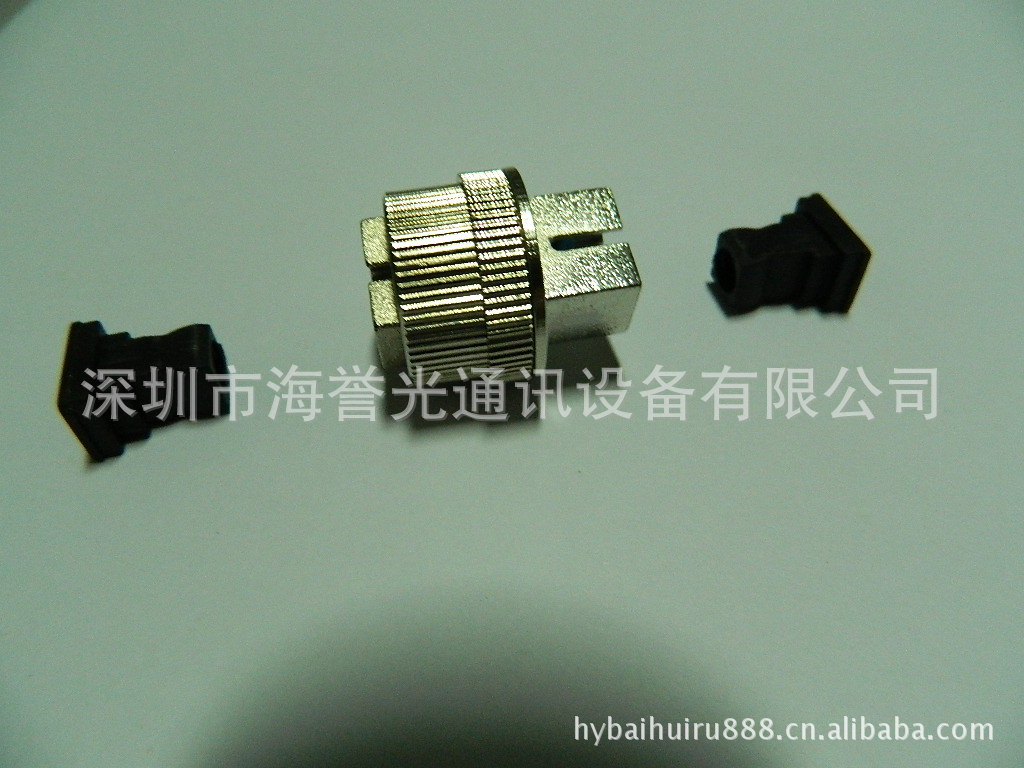

产品说明

可调光纤衰减器作为一种光无源器件，用于光通讯系统当中的调试光功率性能，调试光纤仪表定位校正，光信号衰减等。产品使用的是掺有金属离子的衰减光纤制造而成，能把光功率调整到所需要的标准。使用法兰的实现方式，可提供多种接头型号，FC-FC、FC-SC、FC-ST、SC-SC任由客户选择，安装方便，结构简单。

产品特性

掺有金属离子的衰减光纤达到衰减的效果

耐高功率光源

重量轻

体积小

精度高

稳定性好

多种形式，使用方便

应用范围

光配线架

光纤网络系统

高速光纤传输系统

有限电视（CATV）系统

长途干线密集波分复用（DWDM）系统

光分查复用器（OADM）

技术参数

衰减值：1-30dB可调

工作波长：1310/1550nm

精度误差：误差-0.5≤+0.5(dB)

回波损耗：PC≥55dB,  APC≥60dB


性能指标

产品类型 FC/PC FC/UPC FC/APC ，SC，ST
插入损耗(dB) ≤ 0.20 ≤ 0.20 ≤ 0.30
重复性(dB) ≤ 0.10
互换性(dB) ≤ 0.20
回波损耗(dB) ≥45 ≥50 ≥60
光纤类型 Corning SMF-28TM
工作温度(℃) -20~ +75
储存温度(℃) -40 ~ +85
插拔次数 >1000次
工业标准 Telcordia GR-326-CORE

SC/PC光纤跳线技术规范

1.陶瓷插针外径Φ：2.499±0.0005mm

 插针体芯径Φ:0.125+0.001-0mm

 插针体长度：16.0±0.3mm

 插针体同心度：≦1.4um

 插针体曲率半径：20mm+5-10mm

2.光缆外径为3mm，光缆外表光滑无瑕疵。

 外径不圆度：≦10%

 光缆抗拉强度：≧200N

 光缆最小弯曲半径：30mm

 光缆温度特性：-40℃-+80℃，光缆附加衰减≦0.2dB/km

 光缆颜色：黄色

3.工作波长：1310nm、1550nm

4.光纤的衰减：≦0.37dB/km(1310nm)

             ≦0.25dB/km(1550nm)

5.光纤的截止波长：λC≦1250nm

6.光纤连接器光学指标

 插入损耗：IL≦0.2dB

 回波损耗：RL≧50dB

 连接衰减：≦0.5dB（包括互换和重复）

 互换回波损耗：≧35dB

 插拔耐久性寿命：>1000次仍能满足衰减要求。

7.光纤连接器陶瓷插针物理干涉指标：

 曲率半径：10mm≦R≦25mm

 研磨球面偏心：≦50um

 光纤凹凸量：50nm

8.光纤连接器外观检查

 光纤连接器外观平滑、洁净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器

 的接合平顺，易于插拔。

9.光纤连接器陶瓷插针端面外观检查

10.光纤连接器插拔力：2.5-20N

11.光纤连接器使用条件

  运输和储存时温度：-20℃-+60℃

  工作温度：+5℃-+40℃

  相对湿度：保证性能：10%-90%（+35℃）

  温度循环实验：时间：≧72h

   范围：-10℃-+45℃

   上升和下降速度：0.5℃/分种

12.光纤连接器的标志

    单模光纤连接器的光缆外观为黄色。

   每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生     产日期、生产编号、

  插入损耗数值、回波损耗数值及产品两端的区分标志。

   光纤连接器的包装盒上标注有产品型号、生产厂家。
