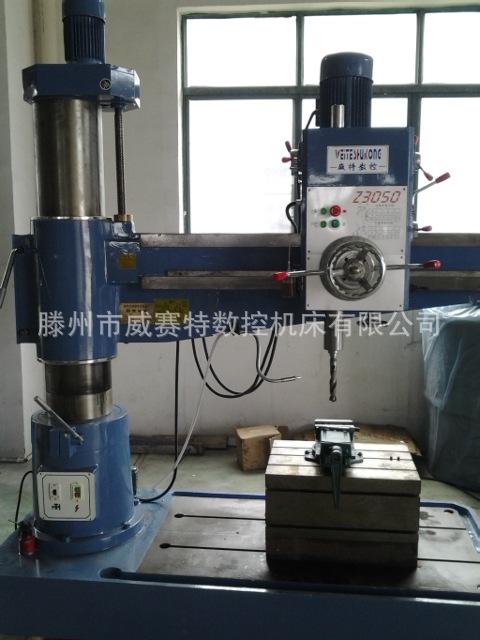

Z3050×16，大写字母Z是钻床的简称，30为摇臂、后面50为钻孔直径、×16为臂长，Z3050×16摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。
Z3050摇臂钻的特点：
1、主要关键件选用高强度铸铁和特供钢材。
2、经专业化设备连续加工，确保基础部件精良。
3、采用液压预选变速机构，可节省辅助时间。
4、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
6、16级主轴转速与进给可选配出经济高效的切削。
7、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
8、有完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为加大延长。
10、新工艺涂装和不断改进的外观展示时代风范。
ZQ3050×10×13×16系列摇臂钻床技术参数
规格与参数 单位 ZQ3050×10 ZQ3050×13 ZQ3050×16
最大钻孔直径 50 50 50
主轴中心至立柱母线距离 mm 最大1000 最大1300 最大1600
最小360 最小360 最小360
主轴箱水平移动距离 mm 650 950 1250
主轴端面至底座工作台距离 mm 最大1300 最大1300 最大1300
最小260 最小260 最小260
主轴圆锥孔 莫氏5号
主轴行程 mm 220
主轴转速级数 级
6
主轴转速范围 r/min 75-1100
主轴进给量6级 0.10 0.16 0.22 0.25 0.35 0.56
主轴允许最大进给抗力 N 16000
摇臂回转角度 。 360
升降电动机功率 Kw 1.5
主电机功率 Kw 4
'
