锁壳
镀铬锌合金模铸。
金属元件
镀锌钢,蓝钝处理。
可提供以下标准型号
- DK型:带三角形锁芯。
- VK型:带方形锁芯。
- VDE型:带双槽式锁芯。
- SG型:带有螺纹孔的DIN6336型聚酰胺基(PA)高科技聚合体星形旋钮。
- SK型:带扳式捏手。
- ST型:带T形手柄。
钥匙(另行订购)
镀锌钢。
- GN 119.1-DK:用于三角形锁芯。
- GN 119.1-VK:用于方形锁芯。
- GN 119.1-VDE:用于双槽式锁芯。
装配说明
将锁转动最多90°,锁舌移至门框后,即可防止门或挡板被开启。锁舌向外侧略带倒角。右侧图示为安装锁所需的锁孔。锁头装置从安装孔前方插入,六角螺母则从背后固定。
可选用GN 123薄型钢板开孔器(参见第881页)进行装配钻孔。
特征与应用

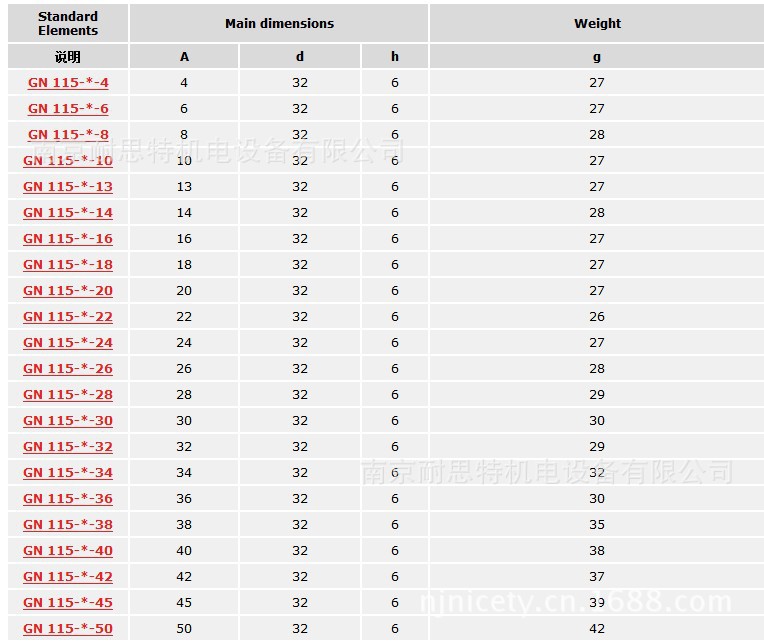

GN115型锁,成本较低。提供了一种直接的锁紧动作,取代了先前既需锁紧又需夹紧的操作。有22种不同形状的锁舌可选, 范围A(参见下页所示表格)从4到50mm。
