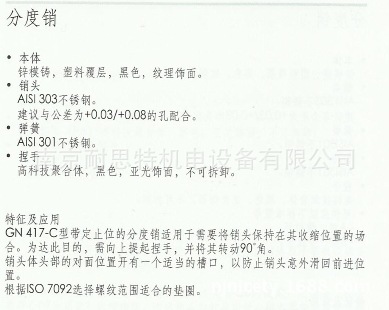

分度销

本体

锌模铸，塑料覆层，黑色，纹理饰面。

销头

AISI 303不锈钢。

建议与公差为+0.03/+0.08的孔配合。

弹簧

AISI 301不锈钢。

捏手

高科技聚合体，黑色，亚光饰面，不可拆卸。

特征及应用

GN 417-C型带定止位的分度销适用于需要将销头保持在其收缩位置的场合。为达此目的，需向上提起捏手，并将其转动90°角。

销头体头部的对面位置有一个适当的槽口，以防止销头意外滑回前进位置。

根据ISO 7092选择螺纹范围合适的垫圈。
