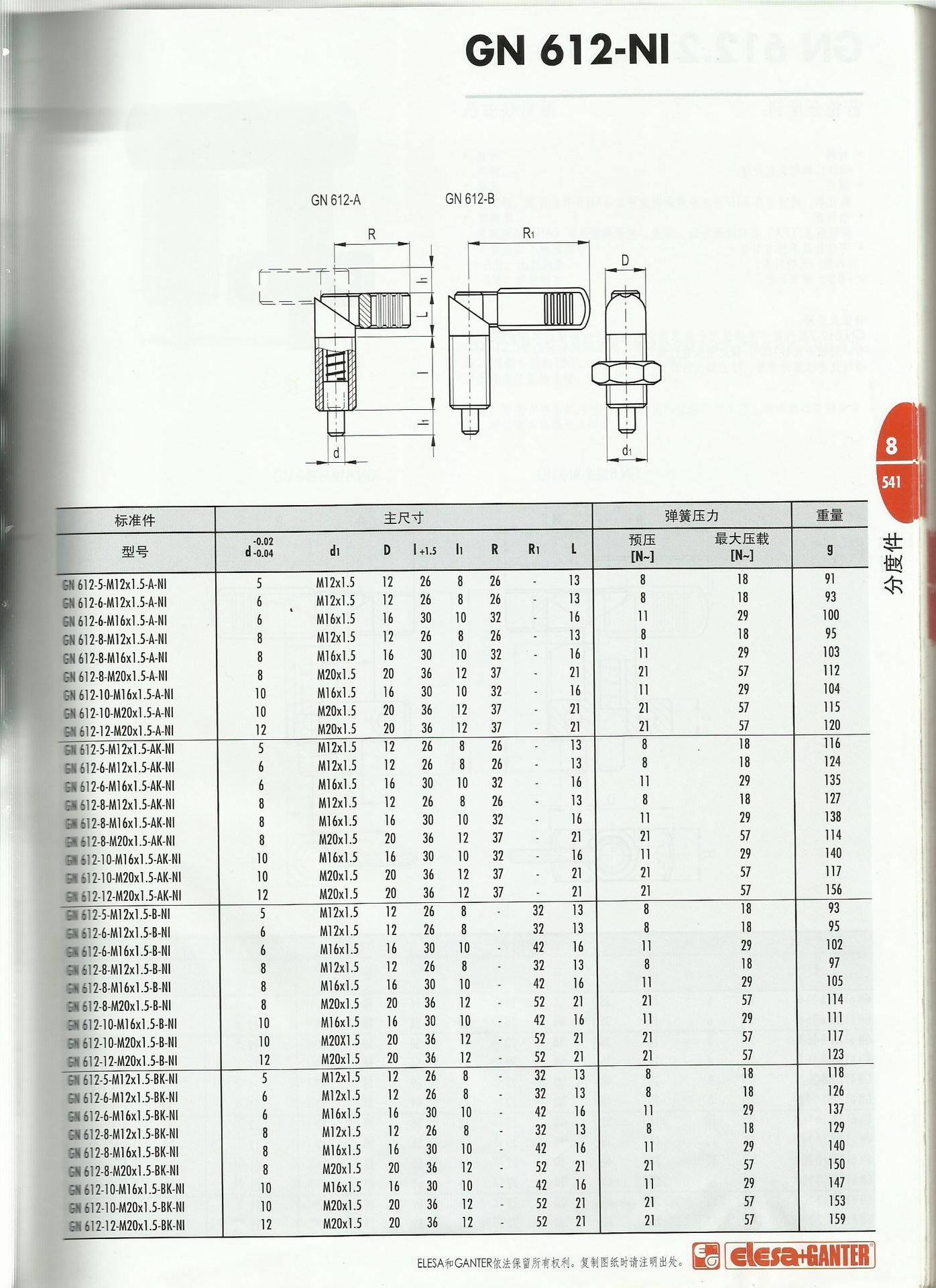

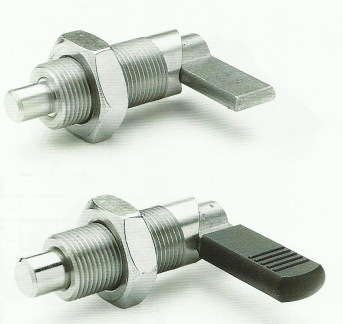

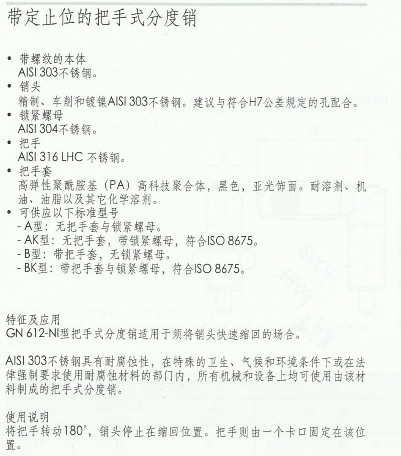

带定止位的把手式分度销

带螺纹的本体

AISI 303不锈钢。

销头

精制、车削和镀镍AISI 303不锈钢。建议与符合H7公差规定的孔配合。

锁紧螺母

AISI 304不锈钢。

把手套

高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。

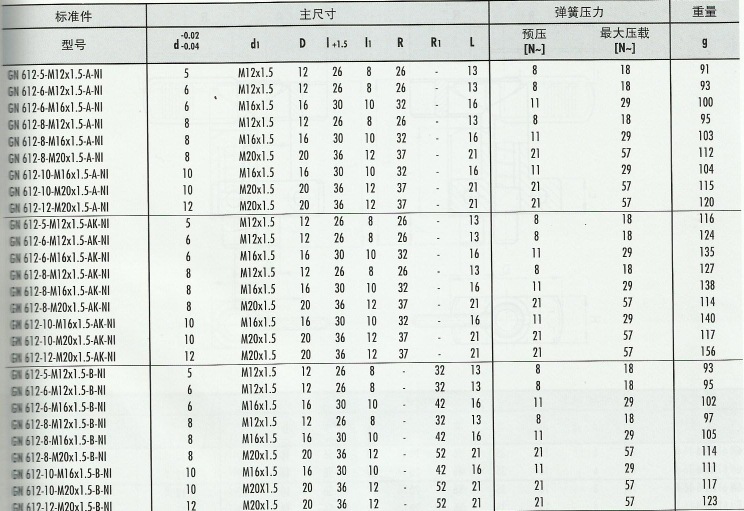

可供应以下标准型号

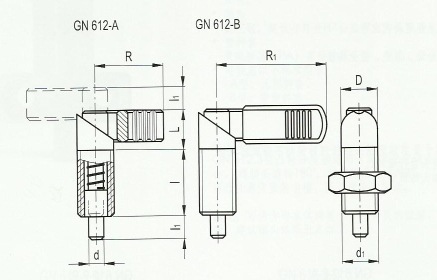

—A型：无把手套与锁紧螺母。

—AK型：无把手套，带锁紧螺母，符合ISO 8675.

—B型：带把手套，无锁紧螺母。

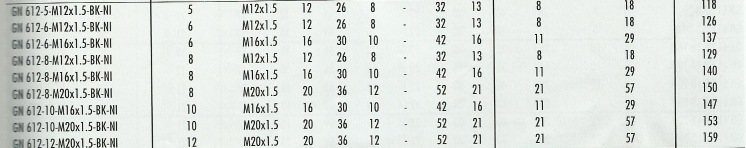

—BK型：带把手套与锁紧螺母，符合ISO8675.

特征及应用

GN 612-NI型把手式分度销适用于须将销头快速缩回的场合。

AISI 303不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或在法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的把手式分度销。

使用说明

将把手转动180°，销头停止在缩回位置。把手则由一个卡扣固定在该位置。
