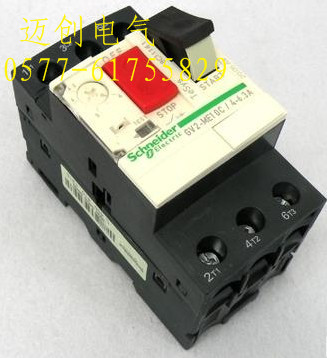

GV2塑壳断路器产品说明

GV2系列电动机保护断路器主要用于交流50HZ/60HZ，额定工作电压660V，额定工作电流0.1A-63A 的电路中，作为三相电动机的过载、短路、断相、堵转和三相不平衡保护及其不频繁起动之用，也可在配电网络中作线路的电源开关用做电气设备的过载和短路保护之用。
断路器采用采用模块设计．外形美观．体积小．内置热继电器．功能性强．通用性好。能方便地加装辅助触头、报警触头、欠电压脱扣器和分励脱扣器等附件。电动机断路器均为3极热磁断路器，专为电动机的控制和保护而设计，符合IEC 60947-2 和IEC 60947-4-1 标准。
功能齐全：具有隔离、短路保护、过载保护、缺相保护和直接控制功能；具有欠压脱扣、分励脱扣、故障显示、测试等辅助功能；
　IP55外壳，具有双重绝缘、防水、防尘等功能；门控旋钮，具有断电开门、ON/OFF可以锁定等功能．　
　应用范围：电动机直接起动、直接控制。短路＋热过载保护。

■ 快速闭合技术GV2 系列断路器采用快速闭合设计，触头的闭合与操作者操作方式无关，这种设计将显著降低操作时电弧对触头的影响，提高断路器的电气寿命。当负载类型为电动机或变压器等高冲击性负载时，快速闭合技术使其效果和优势更加明显。

■ 多种电气附件和机械辅件GV2 系列可根据用户需求选装多种电气附件，如OF 辅助接点、SD 报警接点、MX 或MX+OF 分励脱扣单元、MN 或MN s欠压脱扣单元、MV 过压脱扣单元等实现对断路器的远程监控和控制。机械辅件如旋转手柄、挂锁辅件、间隔件等使断路器的操作和用更加方便和安全。

■ 安装接线GV2 系列采用隧道式接线端子，这种方式易于使导线导入正确位置，压接更加牢固，可有效减少由于连接不良引起的端子发热和烧毁。GV2 系列端子截面积对于额定值1~32A 断路器为25 mm2，40~63A 断路器可达35mm2，大于GB 和IEC 标准规定的参数，便于盘厂接线。

■ 高性能的Vigi GV2 漏电保护附件Vigi GV2 漏电保护附件分为电磁式 (ELM) 和电子式 (ELE) 两种形式，电子式漏电附件采用高冗余、高耐压和高抗干扰性设计，经济性好，可靠性高，1P+N，2P 漏电附件可选280V 过压保护功能；电磁式漏电附件在动作原理上仅依赖于剩余电流，与线路电压无关，安全性更好，抗干扰性更高，环境适应性更广。Vigi C65 漏电保护附件与断路器拼装简单、方便，漏电附件采用防误配设计，可防止低额定值漏电附件与大额定值断路器组装在一起。2, 施耐德GV2断路器的选型说明GV2,GV3系列塑壳断路器



【施耐德GV2型电动机保护器型号规格】

型号：GV2-ME01C 电流： 0.1-0.16

型号：GV2-ME02C 电流：0.16-0.25

型号：GV2-ME03C 电流：0.25-0.4

型号：GV2-ME04C 电流：0.4-0.63

型号：GV2-ME05C 电流：0.63-1

型号：GV2-ME06C 电流：1-1.6

型号：GV2-ME07C 电流：1.6-2.5

型号：GV2-ME08C 电流：2.5-4

型号：GV2-ME10C 电流：4-6.3

型号：GV2-ME14C 电流：6-10

型号：GV2-ME16C 电流：9-14

型号：GV2-ME20C 电流：13-18

型号：GV2-ME21C 电流：17-23

型号：GV2-ME22C 电流：20-25

型号：GV2-ME32C 电流：24-32
型号：GV2-ME40C 电流：30-40
型号：GV2-ME63C 电流：38-63
型号：GV2-ME80C 电流：62-80
