产品介绍

•
• • 产品信息

  • 名称：美式金属指南针

    品牌：金谷/GoldGood

    货号：DC60-1B

    颜色：军绿色

    材质：高强度锌合金、钢化玻璃

    精准度：+-1°

    携带方式：手持式

    显示方式：罗盘式
  • 产品特点
  • 1、采用阻尼油盘设计，稳定性更好。
  • 2、带十字坐标，水平仪、读数目镜、极大提高了精度。
  • 3、做工讲究，采用军用指南针制作工艺；色泽均匀，手感舒适，是居家、旅游、送礼、广告促销必备品。
  • 4、集合了多用功能，是野外活动好帮手。


产品实拍图

产品正面

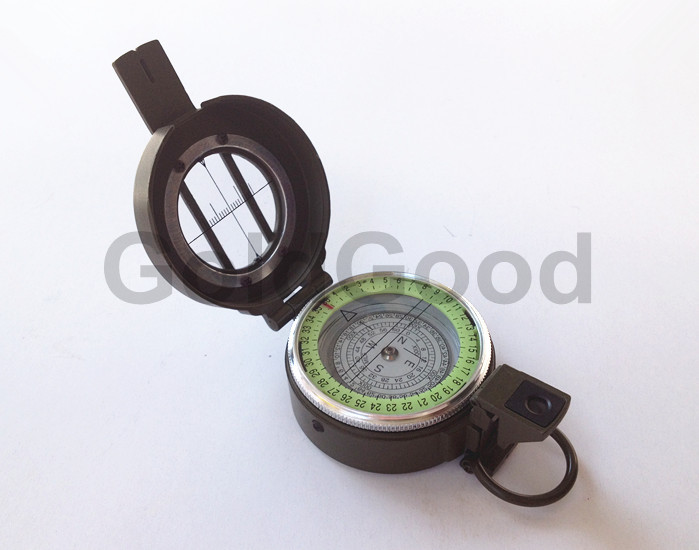

产品展开

产品特写图


产品上盖

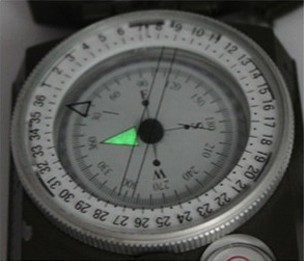

产品指南针转盘

产品放大镜

产品正面

产品背面

产品侧面

产品侧面

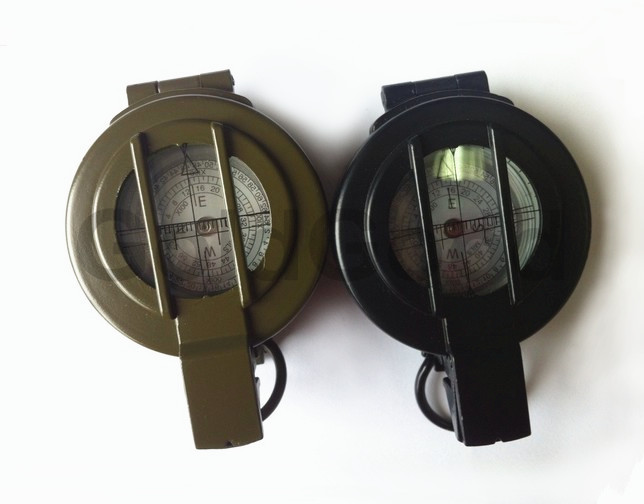

产品颜色系列图


军绿色//黑色

产品尺寸参考图

单位：mm

产品包装图


产品包装//说明书+气泡袋+帆布袋+彩盒

新旧款对比图

• • 新款指南针//转盘带荧光
  •
• vs
• • 旧款指南针//仅指针带荧光
  •

定制说明

金谷/GoldGood供应各种规格指南针，款式多样，价格实惠！所有产品均符合欧盟环保ROHS，达到出口标准！欢迎来电询价，免费索取样板！！

我司生产的指南针采用有机玻璃（亚加力）、ABS及其他配件制作，具有外壳透亮、表面光洁、转动灵敏、指向精准等优良特点。

产品分转盘式、指针式/注油、无油等，小盖帽有铜质、塑料区之别，客户在选购产品时，可向客服人员示明产品特性，我们会根据您的要求配备生产货物！欢迎来电了解详情！

产品使用说明

【构造及性能】

1、方位测量机构
由罗盘、照门与准星等组成。方位分划外圈为360°分划制，最小格值2°；内圈

为60-00密位分划制，最小格值0-20密位。
测量精度：±0-10密位 ±1°

2、距离估定器
由照门与准星等组成。准星两尖端与照门中心边线的夹角为1-00密位，两尖端间

长为12.34毫米，照门与准星间长为123.4毫米，即组成10:1比例测距估定器。
测量精度为5%

3、俯仰角测量机构
由俯仰表牌、俯仰摆、平视镜等组成，其量程为±90°。
测量精度±2.5°

4、坐标梯尺
由相互垂直的一边长尺和两边短尺组成，尺长120毫米。
测量精度：±0.5毫米

使用操作

1.测方位角：
展开指北针，转动方位框使方位玻璃上的刻度线与方向指标相对正，将平视镜斜

放（45°）单眼通过准星瞄向目标，从平视镜反射看到磁针N极所对反字表牌上方

位分划，既可读出目标方位角，然后用右手转动方位框使方位玻璃上的刻度线与

磁针N极对准，此时方向指标与方位玻璃刻度线所夹之角即为目标方位角（按顺时

针方向计算）。
打开指北针，标定好地图（测距时可不标定地图），在图上基准点处插一扎针，

转动指北针，使侧尺边切于目标点，即可判读出基准点至目标点的方位角。
2.标定地图：
展开指北针，转动方位框，使方位框上的刻度线字与方向指标对准（注意磁偏角

的修正），将指北针平放在地图上，准星一端朝向地图北极，使坐标梯尺长与地

图磁子午线相切，转动地图使磁针N极对准方位玻璃上的刻度线，此时地图即已标

定。
3.求向掩蔽目标行进的行军方向：
展开指北针于地图上，使测绘尺经过的图上本人立足点与行军目标，这时方向指

标即指应行进的方向。转动方位框使方位玻璃上的（S、N)方向与地图上的（S、N

）方向一致，然后记下方向指标所指方位角读数，面对方向指标拿起指北针旋转

身体，使磁针N极与方位玻璃上的刻度线对准，此时通过准星照门向前对准，在此

对准线上的各物体（如树林、房屋等）都可作为行军方向的辅助目标，认清辅助

目标后即可对之前进。将指北针关闭装入袋内，但勿转动方位框，到达辅助目标

后即可再找一新辅助目标继续前进，直到目的地为止，沿途应经常检查方向读数

。
4.已知目标的间隔，估测目标至站立点之间的距离：
①通过照门和准星左右两尖端瞄准目标，根据目标的间隔所占准星左右两尖端间

宽度的倍数，按10:1的比例公式估算目标的距离。
目标与站立点的距离（米）=目标间隔宽度（米）x10/目标间隔占准星两尖端宽度

的倍数
例：前方有一公路与我方阵地平行，求公路与阵地的距离。
沿公路有电杆，杆间距离为50米，用距离估定器测得左右两尖端有电杆5根，即每

两杆间隔占左右两尖端间距离的1/4倍。根据比例公式求得：
公路与阵地间距离=50x10x4=2000 米

②利用辅助点求目标的距离
用照门准星瞄准目标，转动方位框使刻度线对正磁针N极，记下方向指标所指示的

方位角读数。然后向左或右转一直角方向（即与原方位读数相差15-00）寻找一辅

助点，用步测法或其他方法，测出辅助点至站立点的距离。在辅助点再用指北针

通过照门准星对准原目标，同样转动方位框使刻度线对准磁针N极，记下方向指标

所指读数。根据前后两次方向角读数之差与站立点至辅助点的距离，查附表二可

得目标距离。
如果以上两次方向角读数之差为7-50（即45°时），则目标距离等于站立点至辅

助点的距离。

5.测俯仰角：
将靠面朝下，用照门准星瞄准目标，通过平视镜反射出俯仰角的读数；或将靠面

立于某一平面上，测量该平面倾斜的角度。

6.测量高度：
利用地图和高度表测量高度。从地图上查得站立点至目标的水平距离，再用指北

针测得俯仰度数，通过高度表查出高度，也可用三角函数算出。例：求山底至山

顶的高度。
从地图上查出山顶与站立点的水平距离为100米，用指北针测得山顶仰角为40°，

然后查高度表在100米处对照40°，可得高度为83.91米。

7.测地图上任意两点间的里程：
不同比例尺的地图，其方里网边长及实地距离关系计算公式
1:25000地图：距离=（量得毫米数/4）X100（米）
1:50000地图：距离=（量得毫米数/2) X100 (米）
1:100000地图：距离=量得毫米数 X 100 （米）

8.磁偏角测量：
①地球南北磁极的方位并不正好在地球的正南北方向，所以磁针所指南北方向，

与真正南北方向有一偏差角，这偏差角称为磁偏角，其数值各地不一。在不需要

精确测量时，可把磁针所指方向视为真正北方，在需要精确测量时，就先查所在

地磁偏角书，再根据指北针所指示的方向，推算出真正的南北方向。如在长沙使

用指北针时，查附表四长沙的磁偏角为2°41\'（W），这就是说在长沙磁针所指北

方是正北方的西边偏2°41\'的地方。

②任何地方磁偏角求法。
在晴空夜晚，展开指北针，转动方位框，使方位玻璃上（N）字正对方向指标。用

照门、准星、平视镜及夜光标志正对北极星，不变指北针方向，将指北针平放，

此时磁针北极所指读数就是所在地磁偏角。
