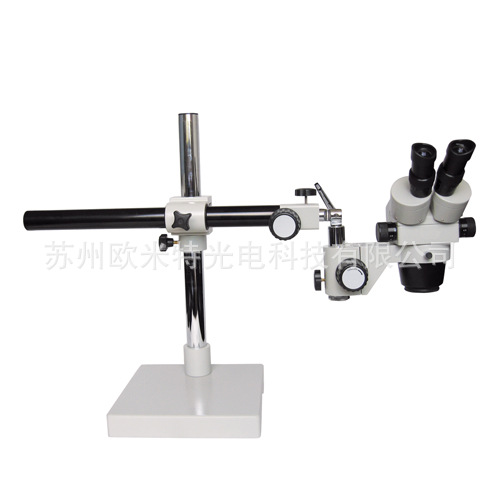

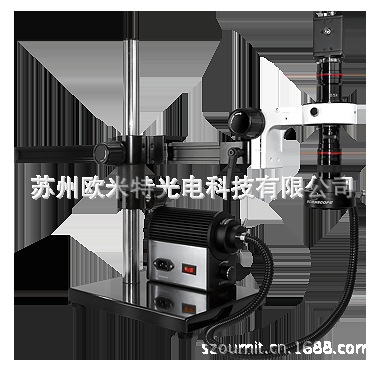

镭射盲孔外观缺陷检查视频显微镜OMT-3500VZ
一、仪器的简介和用途
欧米特OMT-3000长臂视频拍照检测显微镜采用的成像和照明光学系统设计，使它有更好的对比度和景深，可选附件丰富，质量和可靠性极佳，可与国际名牌产品媲美。该系列产品使用范围相当广泛，它观察物体时能产生正立的二维空间像，成像清晰和宽阔，具有较长的工作距离，本仪器性能可靠，操作简单，使用方便，且外形美观，使用范围广泛，满足现代生物、医药、环境、农林、化工、公安、微电子、半导体等领域的检验、测量分析要求，广泛用于学校、生物工程和科学研究、工业装配、测试测量以及品质控制。
二、仪器的优点
1、延伸可调整的长臂支架，拓展了显微镜的使用空间，方便于大尺寸的产品快速检查.
2、300万高清晰CMOS图像传感器，视频图像清晰，流畅。
3、支持自动曝光，自动白平衡，及手动调节曝光速度，RGB增益。
4、本系列提供多种灵活配置以供选择，液晶型/拍照型/电脑型/测量型。
6、本系列提供多种配件以供选择，光纤冷光源/LED可调光源.
三、仪器的主要技术指标
1、变倍比：1:7.2
2、物镜变倍范围：0.7-4.5/0.7X – 5.0X连续变倍
3、工作距离：105-110(mm)
4、调焦范围：42(mm)
5、显示器：17寸戴尔标屏液晶监视器。
6、总放大倍数：15X-200X(可以直接扩展到400X)
7、光源：60颗LED可调亮度。
四、系统的组成
OMT-3000V(液晶型）系统的组成
单通显微镜
OMT-SZ7 | VGA彩色相机
OMT-300V | 单臂万能支架
OMT-STL1 | 液晶显示器
17寸戴尔-选配 | 可调LED光源
OMT-60C | 双臂万能支架
OMTSTL2选配 | 光钎冷光源
XD-301选配 |
OMT-3000VZ(液晶拍照型）系统的组成
单通显微镜
OMT-SZ7 | VGA拍照相机
OMT-300VZ | 单臂万能支架
OMT-STL1 | 液晶显示器
17寸戴尔-选配 | 可调LED光源
OMT-60C | 双臂万能支架
OMTSTL2选配 | 光钎冷光源
XD-301选配 |
OMT-3000D(电脑型）系统的组成
单通显微镜
OMT-SZ7 | USB彩色相机
OMT-300C | 单臂万能支架
OMT-STL1 | 电脑-选配
台式/笔记本 | 可调LED光源
OMT-60C | 双臂万能支架
OMTSTL2选配 | 光钎冷光源
XD-301选配 |
OMT-3000C(测量型）系统的组成
单通显微镜
OMT-SZ7 | USB彩色相机
OMT-300C | 单臂万能支架
OMT-STL1 | 电脑-选配
台式/笔记本 | 可调LED光源
OMT-60C | 测量软件
OMT-1.5D | 光钎冷光源
XD-301选配 |
OMT-3000T(同轴光）系统的组成
同轴光镜头OMT-SZ8 | VGA彩色相机
OMT-300V | 单臂万能支架
OMT-STL1 | 液晶显示器
17寸戴尔-选配 | 可调LED光源
OMT-60C | 双臂万能支架
OMTSTL2选配 | 光钎冷光源
XD-301选配 |
OMT-3500vz(带屏）系统的组成
单通显微镜OMT-SZ7 | HDMI彩色相机
OMT-920D | 单臂万能支架
OMT-STL1 | 液晶显示器
10.1寸显示器 | 可调LED光源
OMT-60C | 双臂万能支架
OMTSTL2选配 | 光钎冷光源
XD-301选配 |
备注：
1、显微镜放大倍数的计算方法
总放大倍数= 物镜放大倍数 * 数字放大倍数
物镜放大倍数= 大物镜放大倍数 * 镜头放大倍数
数字放大倍数= 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小
CCD靶面对角线尺寸大小：1/3 " 为6mm 1/2 " 为8mm 2/3 " 为11 mm
例：0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器
数字放大倍数：17 * 25.4 / 8 = 53.975X
总放大倍数：(0.7X - 5.0X) * 53.975=37.78X - 269.875X
那么照此配置，总的放大倍率就在37.78倍到 269.875倍之间连续可调。
'
