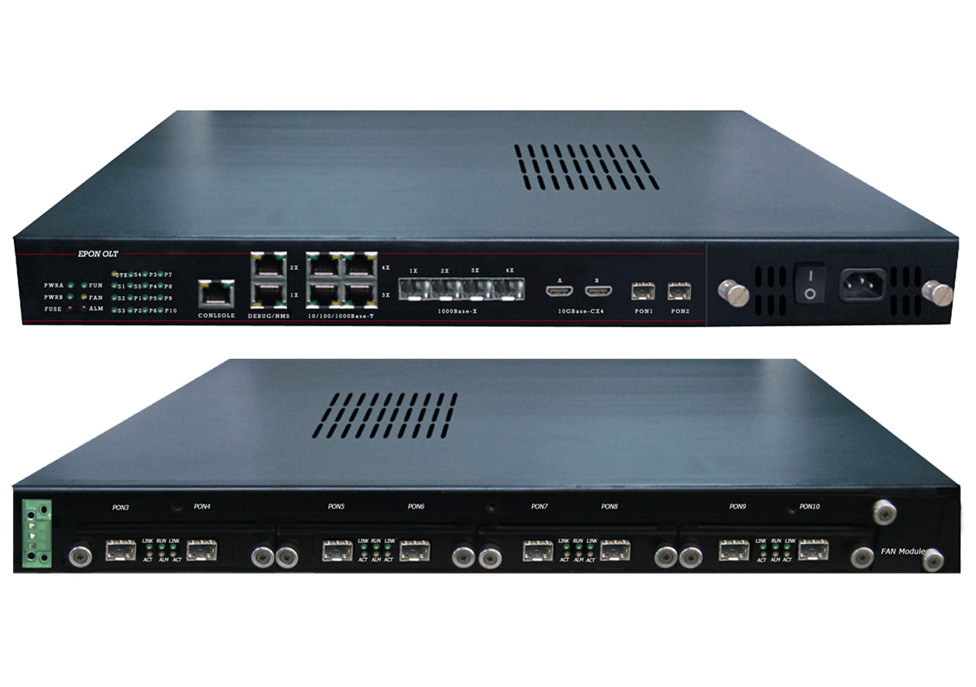

XDK-E8610T是XDK公司自主研发的一款高性价比、高集成度盒式插卡GEPON宽带接入系统局端OLT设备，符合国际标准IEEE802.3-2005和国标《基于以太网方式的无源光网络（EPON）技术要求》；能够为用户提供便捷的宽带、语音、IPTV多种综合业务接入。
一、产品特点l 高密度集成PON业务接口
1U标准盒式设备（Pizza Box），紧凑型结构，达到业界最高集成度，主控板内置2路PON，并通过4个热插拔槽位支持8路PON，单台设备满配置高达10个PON，可挂接640个ONU（1:64分支比）。
l 双电源冗余备份和自恢复
-48V直流和220V交流双路电源冗余热备份，负载均衡工作，任何一路故障自动无缝切换，不会导致业务任何中断，并且当出现故障的电源过流/过压恢复后，可自动恢复工作。
l 组件热插拔设计
设备前后面板上所有光/电接口、模块/板卡均可任意热插拔：-48V电源接口、220V电源模块、上联电口、上联光口模块、PON插卡等等。任何部位的热插拔对其他部位工作没有任何影响。
l 主干光纤、PON业务接口的保护与倒换
通过选配对应的保护光开关，可以实现对主干光纤、PON业务接口的1+1冗余保护，并当主用光纤/PON业务接口恢复正常时，自动切换恢复。
l PON业务接口极限吞吐量
在优化参数配置情况下，1G PON口的极限吞吐量上行可达990M，下行可高达998M，大大超过同类产品。
l 可堆叠式扩展设计
主控板支持堆叠交换模式，可以将两台OLT堆叠成单台设备，从而进一步将支持PON口增加至20路，达到小型框式设备的水平。
l 访问控制列表（ACL）
EPON系统支持对特定物理端口的广播以太网帧、组播以太网帧、单播以太网帧根据（源或目的）MAC地址、VLAN ID等域进行帧过滤和抑制；支持基于源/目的IP地址，源/目的TCP或UDP端口和基于协议号的访问列表（ACL），同时支持对非法帧的过滤和非法组播源（例如用户端组播数据流）的过滤，和对带有未知的源MAC地址的以太网帧进行丢弃处理，以防止MAC地址欺骗。
l 链路聚合功能（LACP）
OLT上联口支持端口聚集功能（LACP），支持14个聚合组，同时支持基于源/目的MAC地址、IP、端口的负载均衡，将负载平均分配到汇聚的各个组端口。
l 动态带宽分配功能（DBA）
OLT支持动态带宽分配机制，通过给LLID分配的SLA来实现带宽分配，最小带宽分配颗粒度为1Kbps,每个LLID均可配置保证带宽，努力带宽和优先级三个参数。同一优先级的LLID通过历史流量统计来保证业务公平性，网路的QoS通过保证带宽来实现。
l 服务质量（QoS）
OLT支持基于LLID，MAC DA、MAC SA、User Priority（IEEE802.1D）、Ethernet类型（例如PPPoE、PWE3、MAC Control等）、目的IP地址、源IP地址、IP协议类型（TCP、UDP、ICMP、IGMP等）、IP TOS/DSCP、L4协议端口等的分类、标记、队列映射和调度，OLT支持拥塞避免机制。
l 加密功能
OLT针对每个LLID下行方向支持三重搅动（Triple Churning）和双向支持AES-128加密。
l 生成树协议（STP）
OLT及多端口ONU均支持生成树协议（STP）和快速生成树协议（RSTP）。
l 设备管理
远程升级，支持OLT设备的远程在线升级功能；支持ONU的远程在线升级功能；配置保存恢复，可以对设备配置数据保存，并在开关机或者重启后进行恢复
二、设备组成编号 | 组件名称 | 满配板数 | 规格描述 |
1 | 功能子框 | 1 | 8个GE上联接口和2个PON接口（不含上联光模块和PON光模块） |
2 | PON业务板卡 | 4 | 可热插拔4路PON接口盘，每路支持2个PON接口，支持20公里传输距离（不含光模块） |
3 | 电源模块（PWR) | 1 | 可热插拔电源盘，支持220V交流电源/48V直流供电。配置2路输入可构成双电源冗余热备份。 |
硬件特性 | ||
设备参数 | 尺寸大小（mm） | 440mm (W) x 385mm (D) x 43.6mm (H) |
设备重量 | 3.2Kg | |
功耗 | ≤80W | |
工作环境 | 环境温度：0℃-+55℃；环境湿度：10%-90%、无凝结 | |
存储环境 | 环境温度：-25℃-+70℃；环境湿度：10%-90%、无凝结 | |
供电电源 | 直流 | 36～75 DVC |
交流 | 176～264 VAC | |
设备接口 | 上联以太网接口 | 4个10/100/1000BASE-T接口 、4个SFP GE接口 |
EPON接口 | 10个EPON SFP 接口 | |
Console调试串口 | 1个，接口满足RS232技术规范 | |
带外管理接口 | 1个，接口满足100Base-TX技术规范 | |
调试接口 | 1个，接口满足100Base-TX技术规范 | |
交换带宽 | 背板交换带宽 | 68G |
|
帧转发速率 | 支持34Gbps无阻塞帧转发 |
| |
网管方式 | Console | 通过Console串口本地登录设备，通过命令行对设备进行配置 | 接口满足RS232标准规范 |
Telnet | 通过telnet协议远程登录设备，通过命令行对设备进行配置 | 支持带内、带外双重网管方式 | |
SNMP | 采用标准SNMP V2C协议，提供标准C/S架构的独立图形化网管软件 |
| |
SNI管理 | 统计量管理 | 统计OLT的SNI端口数据流量 |
|
端口管理 | 管理OLT各SNI端口状态 |
| |
PON管理 | 网络拓扑管理 | PON下连接ONU的个数与信息 |
|
统计量管理 | 统计各PON业务接口流量 |
| |
ONU管理 | 带宽设置 | 可设置上行通道的优先级，最小保证带宽和最大努力带宽，以及下行通道的最大带宽 |
|
标识信息 | 可获取ONU的OLT ID，LLID，ONU ID，MAC地址，OAM版本，RTT（测距）以及地理信息位置等多种信息 |
| |
ONU授权设置 | 可授权ONU是否入网 |
| |
统计量管理 | 统计ONU的UNI端口数据流量 |
| |
端口管理 | 管理ONU各以太网端口状态 |
| |
二层传输协议 系统管理 | MAC功能 | 支持MAC地址的动态学习。 支持MAC地址老化时间的设置和MAC地址数量限制的设置 |
|
IGMP | 支持IGMPv1，v2协议 OLT支持igmp snooping/proxy ONU支持igmp snooping 支持可控组播 |
| |
ACL | 支持流的分类和标记，支持对二、三、四层流的过滤和抑制。 |
| |
端口隔离 | 基于802.3ah标准协议的底层物理通道的ONU端口、PON端口的隔离。 |
| |
VLAN功能 | 支持VLAN透传、标记、转换、优先级标记、过滤，支持VLAN Stacking |
| |
RSTP | 支持STP、RSTP |
| |
QoS | 支持流的分类、标记、队列和调度。 支持ONU、ONU端口和SNI端口上下行限速，限速精度优于±5%。 OLT的上/下行业务根据IEEE 802.1D User Priority标记映射到不同的优先级队列，并进行调度。 OLT网络侧端口支持8个优先级队列，ONU用户侧端口支持4个优先级队列。 |
| |
流控 | 支持802.3X流量控制 |
| |
DBA | 可灵活配置固定带宽、保证带宽、最大带宽和上行SLA的优先级，最小带宽分配颗粒度为1Kbps. |
| |
端口聚合 | 支持14个端口聚合组，支持按源/目的MAC、源/目的IP、端口的负载均衡 |
| |
系统管理 与维护 | TFTP | 遵从TFTP协议标准、支持跨网段提供TFTP client功能、支持文件下载支持文件上载 |
|
IP地址配置 | 手动配置IP地址、子网掩码、网关、DHCP Client |
| |
系统信息 | 设置系统名称、设置系统地理位置 |
| |
告警日志 | 可记录OLT和ONU正常运行及异常情况，支持告警日志循环记录 |
| |
配置保存 | 可以将系统所有设置参数保存到FLASH， 掉电或复位后不丢失。 |
| |
安全性 | ONU认证功能 | 支持基于ONU MAC地址合法性认证 |
|
三重搅动 | 针对每个LLID双向支持AES-128和下行方向支持三重搅动（Triple Churning） |
|
'
