XDK-E8640T是XDK公司自主研发的一款FTTx电信级的大型局端OLT设备，符合国际标准IEEE802.3-2005和国标《基于以太网方式的无源光网络（EPON）技术要求》,能够为用户提供宽带、语音、IPTV、CATV等多种综合业务接入。
一、产品特点l 双星型总线的万兆核心交换背板，支持无阻塞线速交换，支持1.25G EPON 的接入；
l 8U设备高度，采用全前出线方式，结构紧凑，容量大，满框最大可以支持40个EPON接口；
l 满框提供双核心主控盘、双上联盘、双电源盘、10个业务接口盘；
l 高可靠性，支持交直流双电源供电模式，并具备电源盘、核心交换盘、上联接口盘主备倒换保护功能；
l 支持灵活可控组播，支持PROXY、SNOOPING等功能；
l 强大的VLAN扩展功能，包括VLAN Stacking/Trunk /Translation、灵活的QINQ等；
l 支持ONU自动识别、自动发现、预配置管理功能，能同时实现基于MAC和SN混合模式的授权认证功能；
l 支持灵活DBA、上下行业务流限速，精度高达0.2%（标准<5%）；
l 采用多LLID+802.1P设计多重保障业务QOS；

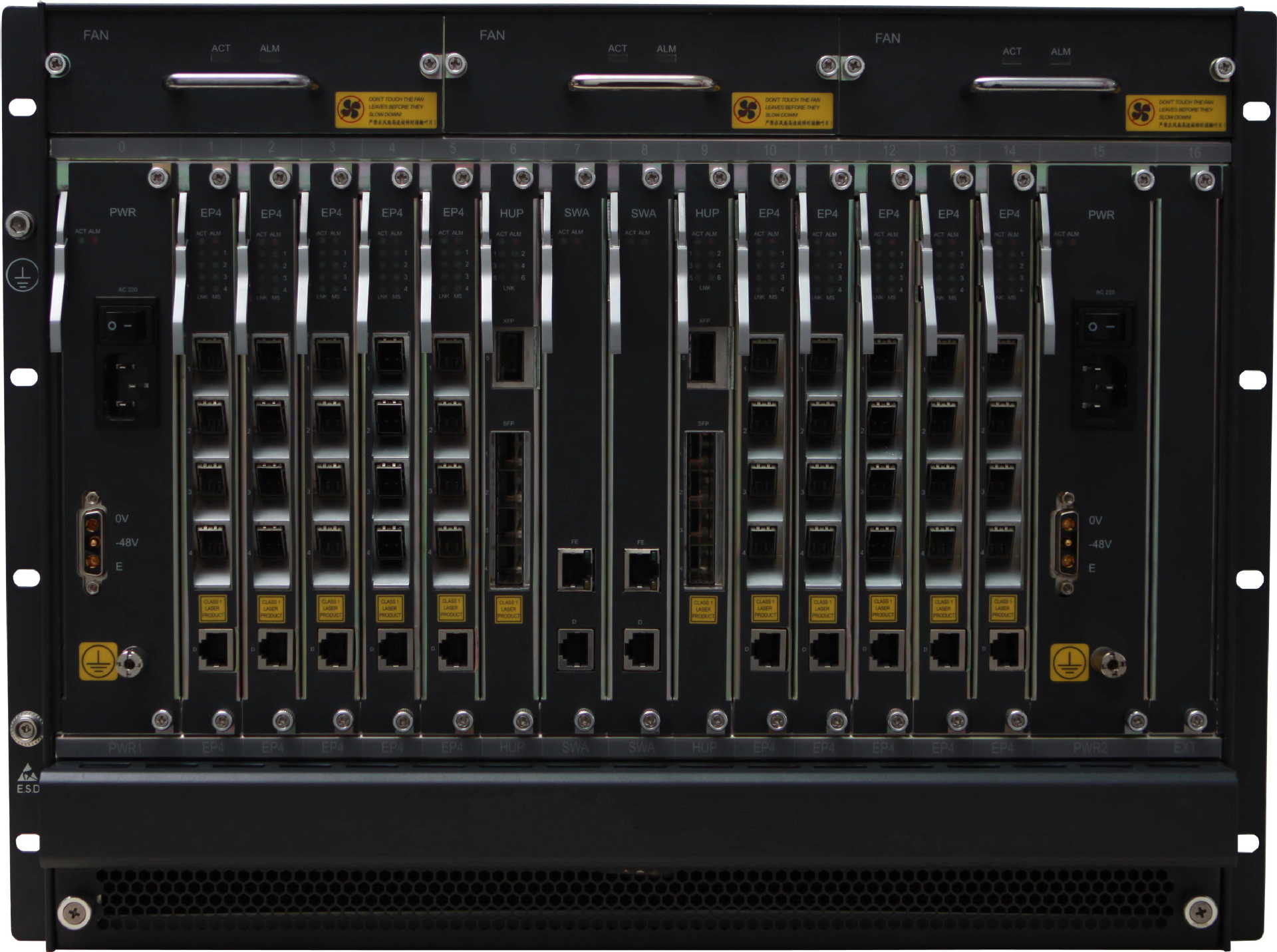

二、设备组成编号 | 组件名称 | 满配板数 | 规格描述 |
1 | 功能子框 | 1 | OLT设备机框：（含万兆交换背板） |
2 | 核心控制盘(SWA) | 2 | 1个FE口，1个调试串口,可热插拔主控盘，万兆级无阻塞交换。 |
3 | EPON接口盘(EP4) | 10 | 可热插拔10路PON接口盘，符合IEEE802.3- 2005 EPON 标准，支持20公里传输距离（不含光模块） |
4 | 上联接口盘(HUP) | 2 | 可热插拔2路上联接口盘，支持8SFP+2XFP（不含光模块） |
5 | 风扇盘（FAN) | 3 | 可热插拔风扇盘 |
6 | 电源盘（PWR) | 2 | 可热插拔电源盘，支持220V交流电源/48V直流供电(带UPS充电装置）。配置2个电源盘可构成双电源冗余热备份。 |
硬件特性 | ||
设备参数 | 尺寸大小（mm） | 486*355*380（宽*高*深） |
设备重量 | 30Kg | |
功耗 | ≤600W | |
工作环境 | 环境温度：0℃-+55℃；环境湿度：10%-90%、无凝结 | |
存储环境 | 环境温度：-25℃-+70℃；环境湿度：10%-90%、无凝结 | |
供电电源 | 直流 | 36～75 DVC |
交流 | 176～264 VAC | |
设备接口 | 上联以太网接口 | 2个10GE（XFP 连接器） 、8个GE接口（SFP连接器） |
EPON接口 | 40个EPON SFP 接口 | |
Console调试串口 | 1个，接口满足RS232技术规范 | |
带外管理接口 | 1个，接口满足100Base-TX技术规范 | |
监控告警接口 | 1个，接口满足RS485技术规范（并提供干节点监控） | |
高级特性 | |
交换功能 | 万兆交换背板（背板交换带宽272 Gbps）；包转发率202Mbps；无阻塞线速交换能力； 16K MAC地址表；支持2K个组播表；支持4K个VLAN（802.1Q）； 2个10GE、8个上联GE口的汇聚（IEEE 502.ad）.最大支持5个聚合组； 支持基于输出端口的端口镜像； |
VLAN | 支持符合IEEE 802.1Q标准的VLAN；支持4K个并发VLAN； 强大的VLAN扩展功能，支持VLANStacking/Trunk/Translation、灵活的QINQ等； |
RSTP | 支持STP、RSTP； |
IGMP | 支持IGMPv1、V2协议；支持IGMP snooping/proxy ；支持 可控组播； |
QoS和ACL | 支持CAR(Committed Access Rate)功能。流量限速的粒度为：64K bps； 支持根据port ID、MAC地址、VLAN、802.1p优先级标志、diffServe和/或IP TOS优先级重新标记； 支持灵活的队列调度算法、可以同时基于端口和队列进行设置、支持SP(Strict Priority)、WRR（Weighted Round Robin）和混合模式（SP+WRR）三种队列调度策略； 提供基于源MAC（Medium Access Control）地址、源IP地址、目的IP地址、端口等非法帧过滤、包过滤功能； 支持QoS Profile管理方式.允许客户制定QoS服务方案。 |
风暴抑制 | 支持广播、组播和DLF的广播风暴抑制、按照设置的每秒包数（pps）抑制； |
流控 | 全双工模式下支持IEEE 802.3x流控；半双工模式下支持背压式流控； |
加密与安全 | 支持LLID MAC地址绑定、对ONU进行注册控制。防止非法ONU欺骗； 支持同一EPON网络下ONU间隔离控制； 支持加密启动控制配置； |
链路测试 | 支持通过Ping和Link test对PON网络进行链路诊断； |
配置恢复 | 支持ONU离线配置。 注册时配置自动下发； |
管理方式 | FTP、Telnet、Console； 支持带内管理与带外管理；支持SNMP V1/V2；支持IEEE802.3ah OAM； |
管理功能 | 支持设备配置管理、性能管理、故障管理、资源管理和安全管理等功能； 支持对ONU的远程管理功能、远程批量配置下载、软件远程自动升级； 支持ONU离线配置. 注册时配置自动下发； 支持ONU线路诊断和测距功能； |
冗余备份 | 双电源冗余，（同时支持交直流双供电保护）； |
'
