无锡爱阁宝机械产品主要特点:
1、横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯量小的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;
2、纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨是由精密加工的特质钢轨制成,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用德国原装进口的行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;
3、纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向;
4、驱动系统选用世界顶级产品——日本松下伺服驱动系统或德国百格拉步进驱动技术,使整机运行平稳,速度变速范围宽,加速时间短;
5、简单易用的自动编程系统,使数控编程不再复杂,轻而易举;
6、数控控制系统采用上海交大F3200工控机切割系统,配合PLC作输入输出控制,使该电气系统具有优良稳定性和超强抗干扰。
主要技术指标:
1、切割形状:可编程切割直线和圆弧构成的任意平面形状钢板零件;
2、切割精度:国家标准JB/T10045.3-99;
3、切割宽度:横向跨度4000mm,有效切割宽度3200mm,可以根据客户需求加长;(可1m/节加长)
4、轨道长度:轨道长度12000mm,有效切割长度10000mm,可以根据客户需求加长;(可2m/节加长)
5、最小抽条宽度:80mm;
6、切割厚度:火焰切割厚度5-160mm,超过此厚度需另行定做;

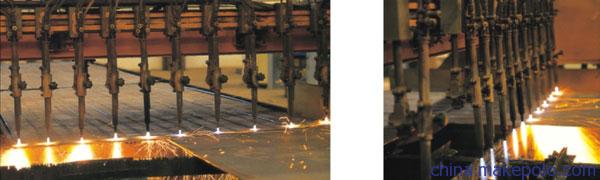

7、割炬系统数:纵向抽条专用割炬系统9套,异型切割系统2套;
8、点火调高:数控异型切割采用自动点火,电容式自动调高。
9、数控系统:数控控制系统采用上海交大F3200工控机切割系统;简单易用,稳定可靠;
10、数控编程:基于AutoCAD的全自动图形化编程软件;
11、文件传输:配USB接口;
12、切割气体:氧气+乙炔 或丙烷;
13、调速范围:0---15000mm/min(米/分钟)。
主要技术参数:
序 号 |
参数名称 |
参数 |
1 |
横梁轨距 |
4000mm(可1m节加长) |
2 |
有效切割宽度 |
3200mm |
3 |
导轨长度 |
12000mm(可2m/节加长) |
4 |
有效切割长度 |
10000mm |
5 |
数控割炬 |
可选配火焰或等离子 |
6 |
直条割枪 |
2-14组 |
7 |
自动点火 |
1套 |
8 |
气路管带装置 |
1套 |
9 |
纵向驱动方式 |
电机,齿条 |
10 |
管路传动方式 |
横向拖链、纵向挂架 |
11 |
火焰切割气体 |
氧、乙炔(或氧、丙烷) |
12 |
数控切割机系统 |
上海交大/可选配斯达特或美国海宝 |
13 |
驱动系统/电机 |
日本交流伺服电机 |
14 |
数控火焰切割机厚度 |
6-150mm |
15 |
穿孔切割厚度 |
≤80mm |
16 |
割炬升降距离 |
150-220mm |
17 |
整机运行速度 |
0-6000mm/min |
18 |
设定速度误差 |
±0.5mm |
19 |
数控割枪 |
可以增加多组 |
