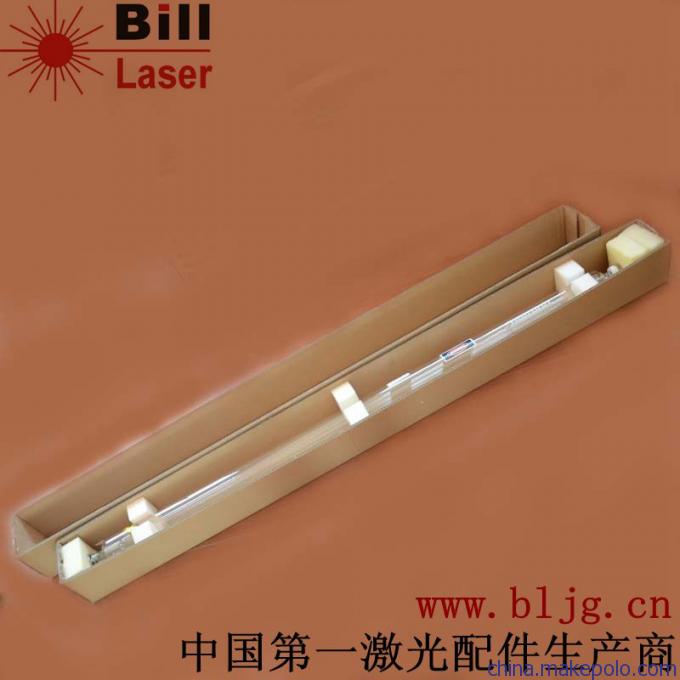

名称：二氧化碳激光管

规格:  800mm （管径￠50mm)

功率：35瓦

用途：1，印刷雕刻,非金属材料，有机玻璃、皮革、木制品，竹制品，各种       材质的纽扣，键盘等雕刻。

      2， 用于各种图章雕刻，工艺品加工。

优点：1，激光管采取特殊工艺生产，激光束经聚焦后锐利，刻线窄，刻度         深，分辨率高,图字清晰。

      2， 激光单模输出，光束经聚焦后锐利，刻线窄，字符图案刻度深和       清晰、分辨率高.

一.  结构特点：



本器主要由硬质玻璃、谐振腔、电极三部分组成。

　　 1．硬质玻璃部分；本部件由 GG17料烧制成放电管、水冷套、储气套和回气管而组成。封离式CO2激光器通常为三层套管结构。最里面的是放电管，中间是水净套，最 外一层是储气套，回气管是用于连通放电管和储气管。

　　2．谐振腔部分：本部件由全反镜和输出反射镜组成。谐振腔的全反镜一 般以光学玻璃为基底，表面渡金膜，金膜反射镜在10.6um附近的反射率达98%以上；谐振腔的输出反射镜一般采用能透射10.6um辐射的 红外线材料锗(Ge)为基底,在上面渡上多层介质膜而制成。

　　3．电极部分:CO2激光器一般采用冷阴极，形状为圆筒形，阴极材料选 用对激光器的寿命有很大的影响，对阴极材料的基本要求是：溅射率低，气体吸收率小，常用的金属材料为镍。

二.使用方法：

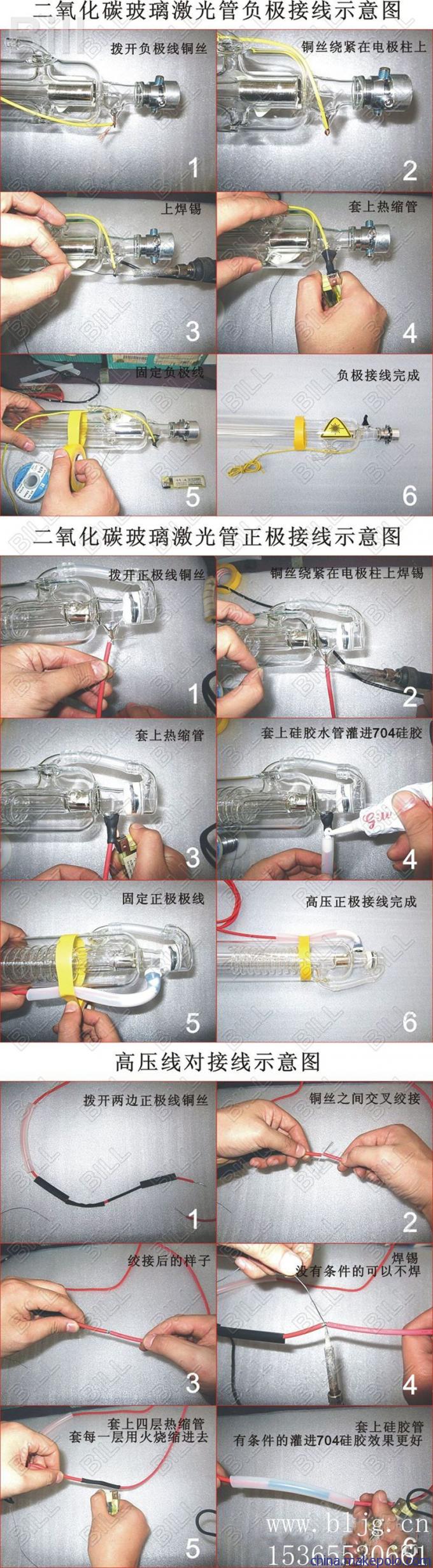

　 　1．先将电极的线接好，(+、-)极切勿接错。

　　 2．冷却水管接好，接法为从负极进水，正极出水并满足下进上出的原则，且接口 处不能漏水。使用前蓄水器内必须蓄足水，通水后水冷管内必须天气泡方可使用(每次使用前都必须察看)。

　　3．建议用户在激光 管净却水循环系统中加入自动检测装置，以防激光管在工作因断水而过热导致故障，详情请咨询激光整机供应商。

三.维护、保养：

　　1．每次使用前都必 须察看通水循环是否正常且无气泡。

2．经常察看负极的输出反射镜是否有灰尘和油渍，如有则用无脂棉花沾上乙醚擦洗，否则 合影响功率和光斑。导致影响激光器的寿命。

封离式CO2激光器技术参数表

型号	主要性能参数指标(波长10.6μm)
	外径尺寸(mm)	激光模式	使用时间(h)	质保时间(h)	工作电流(mA)	输出功率(w)
450	Ø50	TEMoo	2500	3个月	12	18-25
600	Ø50	TEMoo	2500	3个月	15	25-35
700	Ø50	TEMoo	2500	3个月	15	30-40
800	Ø50	TEMoo	2500	3个月	18	35-45
850	Ø50	TEMoo	2500	3个月	18	35-45
950	Ø50	TEMoo	2500	3个月	20	40-50
1000	Ø50	TEMoo	2500	3个月	20	40-50
1200	Ø50/55	TEMoo	2500	3个月	24	60-80
1250	Ø55	TEMoo	2500	3个月	24	60-80
1400	Ø60	TEMoo	2500	3个月	26	80-90
1600	Ø60	TEMoo	2500	3个月	28	80-100
1450	Ø80	TEMoo	5000	6个月	26	80-100
1650	Ø80	TEMoo	5000	6个月	28	100-120
1850	Ø80	TEMoo	5000	6个月	31	130-150
2000	Ø80	TEMoo	5000	6个月	33	150-180

常见故障

一、刻不深：

1．一发光就刻不深：先检查激光管的支承点是否合理、光强设置得是否太小、光路是 否偏移、焦距是否正确、镱片表面是否有划痕和脏物、冷却水的流量流压是否正常，以上几项没问题就检查激光管的出光口内的镜片是否 有划痕和脏物，如果也正常的话那么就是激光管本身的质量问题了。

2．发光一会才刻不深：这个问题要先检查激光管的支承点是否合理， 水温是否超过30度，镜片在工作时是否发热，冷却水的流量流压是否正常，冷却水是否清洁，以上正常然后再检查激光管

二、高压打火及放电：

1．检查高压头周围有没有脏物和湿润，离机器金属部分是否太近 ；另外就是激光电源高压连接装置是否从支座上掉下来了，高压连接装置内部是否断线和破坏。如果以上正常的话那么就是激光管本身的 质量问题了。

三、激光管破、裂、水冷头脱落：

1．水温是否控制在25℃-30℃范围，寒冷地区冷却水不得结冰，尤其是激光器停机后 ，不得让冷却水储留在激光管内。

2． 发光是否在水保护的控制下工作；（测试一下发光会不会随着水的通断而发光或不 发光）

3． 水路的水管有没有会打拆的现象。

4．激光管内是否会存有汽泡。

5．水压水流是否正常；水流方向是否低进高出。

6．1-5项正常的话那么就是激光管本身质量问题。

在使用和更换激光管前仔细阅读以上内容，避免误操作带来不必要的损失

如何包装：

我公司在 浙江 常州 东莞 山东 等地均设有办事处，

发货更快捷，服务更方便! 我公司会在第一时间内为您服务





公司名称：南通比尔激光器件有限公司

公司电话：051381906761

公司传真：051381906767

买家咨询、技术指导：18068108280

QQ：2917852780，2995755832，2975781835，1835053338

2943769221，1980075870

本店售出产品，一律为正品行货，我公司生产的二氧化碳激光管系列产品，在生产过程中严格执行GB/T15301-1994气体激光器总规、GB/T4932-2000二氧化碳激光系列型谱等有关国家标准；通过实际检测，各项指标均优于国际标准，品质一流，请放心使用。

您的满意是我们的最终目标，您的鼓励是我们最大的动力，所以对我们好的一面请给予真诚的赞美吧，好东西需要大家来分享，还有更多的朋友需要您的引路导航，大家好才是真的好，所以请大方的亮出您对我们的评分吧！

万一您对选购的商品不那么满意，请在付款之前及时拨打我店售后服务热线：0513-81906761，我们会认真听取您的意见并提供您满意的解决方案。

如需换货，您仔细阅读以下内容：

一、本公司生产的二氧化碳激光管保修期自出厂之日起算，期限有两种:一、普通常规型3个月；新型为6个月。

二、保修期内，请保持标识完整，外观完好，如发生以下两种情况发回我公司调换，所有费用由本公司承担：1、正常使用情况下，功率下降幅度超出原有功率的30%；2、外观完好，但正常加电，不起辉的。

三、以下情况不在保修范围内：1、超出保修期限的；2、由于水冷效果不好导致激光管功率下降或炸裂的；3、输出腔镜外表面被污染导致功率下降的。

如您在保修期内，确实需退货,注：1、请在保修期内寄出并填写好下面的表格将此卡片连同货品一并寄回我店。淘宝用户名（请用正楷字）：退换的商品名称及货号：退换的原因：2.如果是商品质量问题，退换双程运费请您先垫付，我们将在收到商品后，通过支付宝或者银行转账支付给您。
   我们的地址：江苏省如东县掘港镇古经路10号。
