【供应ZAJW型电动调节蝶阀，电动空气调节蝶阀ZKJW】价格_厂家

加工定制：是	品牌：富鼎	型号：ZAJW
材质：碳钢	连接形式：法兰	结构形式：垂直板式
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：电动
零部件及配件：配件	用途：流量控制	类型(通道位置)：直通式
公称通径：50-1000

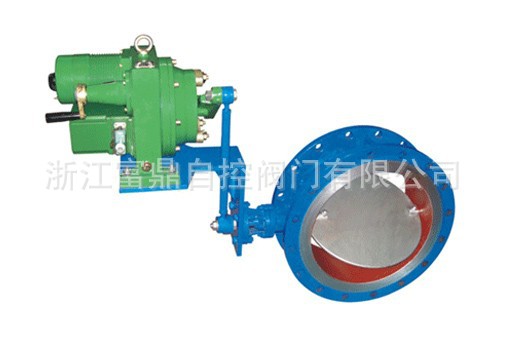

QQ图片20130315143620

概述：

该产品由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型(DZ型)、电动型(DP型)，DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。

一、产品[电动调节蝶阀]的详细资料：

产品型号：ZAJW型

产品名称：电动空气调节蝶阀

产品特点：明精产品由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型(DZ型)、电动型(DP型)，DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。非密封型电动空气调节蝶阀,电动空气调节蝶阀,非密封型蝶阀。

尺寸图

二、主要技术参数：

阀体
型式：直通铸造蝶形阀、直通焊接蝶形阀
公称通径：DN50~4000 公称压力：PN0.6MPa
连接型式：对夹式、法兰连接、法兰连接凸面阀体、
阀板材质：WCB(SCPH2) CF8(304)、Q235A(SS41)
阀杆材质：2Cr13、304
适用温度：常温型-40℃~250℃
中温型：-40℃~450℃
高温型-40℃~600℃
填料：柔性石墨、石棉盘根、石棉编织填料。

阀内组件
阀芯型式：铸造蝶形板、焊接蝶形板
流量特性：近似等百分比
密封型式：普通型、后座密封、椭圆密封
泄漏量：普通型5‰、后座型4‰、椭圆型3‰
可调比：30：1

外形尺寸

公称通径	D	D1	A	e	b	L	L1	L2	L3	H1	H2	H3	n-d	配执行机构
50		110	245	30		60	92	139	357	55	299	270	4-14	DKJ-210
80	125	150	245	30		60	92	139	357	62.5	299	270	4-18	DKJ-210
100	145	175	245	30	12S	60	102	149	357	72.5	299	270	4-18	DKJ-210
125	175	200	245	30	12	60	117	168	357	87.5	299	270	8-18	DKJ-210
150	200	225	245	30	12	60	130	181	357	100	299	270	8-18	DKJ-210
200	255	280	245	30	12	70	172	221	357	127.5	299	270	8-18	DKJ-210
250	310	335	300	36	14	70	197	258	507	155	340	298	12-18	DKJ-310
300	362	395	300	36	14	80	227	283	507	181	340	298	12-23	DKJ-310
350	412	445	300	36	14	80	252	290	507	206	340	298	12-23	DKJ-310
40	462	495	365	45	16	100	296	348	529	231	400	381	16-23	DKJ-410
450	518	550	365	45	16	100	321	371	529	259	400	381	16-23	DKJ-410
500	558	600	365	45	16	100	346	396	529	284	400	381	16-23	DKJ-410
600	755	706	365	45	30	150	480	418	530	377.5	863	482	20-25	DKJ-410
700	860	810	365	45	32	150	530	531	530	430	863	482	24-25	DKJ-410
800	975	920	420	51	34	200	595	586	681	487.5	917	480	24-30	DKJ-410
1000	1175	1120	420	51	36	200	735	721	681	587.5	917	480	28-30	DKJ-510
1200	1400	1340		60	45	250	906	980					32-34	DKJ-510
1400	1575	1520		60	25	300	965	1012					36-30	DKJ-610
1600	1785	1730		60	25	350	1065	1112					40-30	DKJ-610
1800														DKJ-610
1900	2100	2020		60	25	350	1217	1315					44-30	DKJ-610
2000				60										DKJ-610
