氟硅酸锌简介
【名称】氟硅酸锌
【别名】硅氟化锌；氟硅化锌氟硅化锌；六氟硅化锌
【英文名】Znic Fluorosilicate，Znic
Silicofluoride
【分子式】 ZnSiF6·6H2O
【分子量】315.54
【UN编号】2855
【CAS编号】18433-42-6
【EINECS 】240-894-1
【商品海关编码】2826901000
氟硅酸锌物化性质

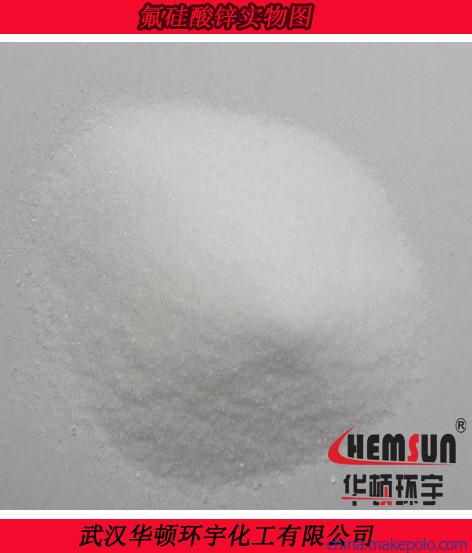

无色六方晶系棱形结晶或白色六角形结晶粉末。相对密度2.104。易溶于水,可溶于无机酸,不溶于乙醇。加热至100℃时分解为四氟化硅、水和氟化锌。其1%水溶液pH值为3.2。

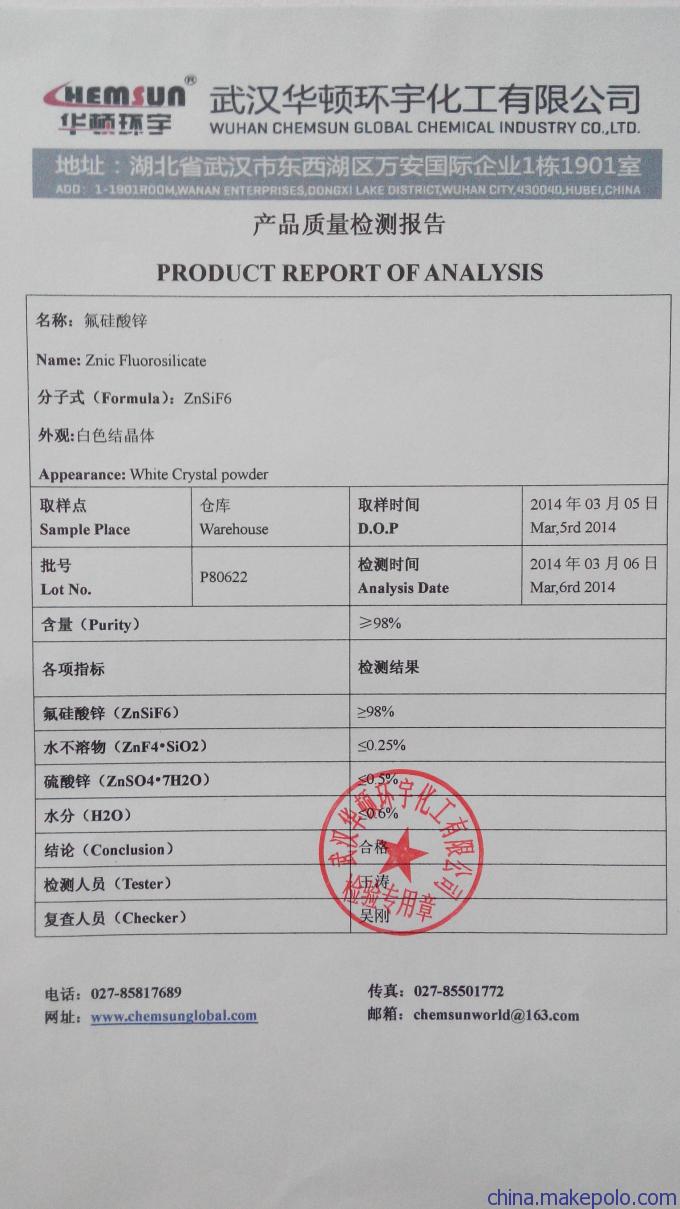

氟硅酸锌技术执行标准
检测指标 检测结果（%）
ZnSiF6·6H2O ≥98
水不溶物 ≤0.6
硫酸盐(SO4) ≤ 0.5
氯化物(Cl) ≤ 0.6
铁(Fe) ≤ 0.2
水分(H2O) ≤ 0.6
氟硅酸锌主要用途
用作混凝土快速硬化剂，洗涤后处理剂，防蛀剂及木材防腐剂，熟石膏的增强剂，聚酯纤维的催化剂，也用于配置锌的电解浴等。
氟硅酸锌的制作方法
中和法：由硫酸、萤石和硅砂反应制得氟硅酸溶液,再用铅盐(氟硅酸铅或碳酸铅)进行净化,除去硫酸根。然后用氧化锌中和,再经过滤、蒸发(至饱和溶液)、冷却结晶、离心分离、干燥,制得氟硅酸锌成品。
氟硅酸锌包装及贮运
内层为聚乙烯塑料袋，外层为编织袋包装，50KG每袋。应贮存在通风干燥的库房中。防止潮湿。装卸时注意轻拿轻放，防止包装破损。四、具体操作方法
1、清理基面：使用专业洗地机清洗地面，露出混凝土清洁新鲜的表面。（目
的：清除原有地面垃圾、灰尘、浮浆，打开原有地面表面更多的毛细孔，以利混凝土密封固化剂更多、更好地渗入地面）
2、用专业打磨机配300目环氧树脂磨碟进行全面打磨（可以用清水进行湿润处理后打磨或直接带水水磨），将水泥毛细孔充分显露。
3、喷洒混凝土密封固化剂：均匀喷洒于打磨处理后并清理干净的地面（每平方用量：0.3㎏-0.4㎏），约40分钟至一小时后，当表面变粘稠时用清水清洗整体基面，将明水全部清除，自然干燥24小时以上。（目的：为了混凝土密封固化剂更充分地渗入地面，进行更充分地反应，产生更多的硬质性物质）
4、湿润地面：完成程序⑵施工24小时后，湿润清洗地面。（目的：利用水的渗透能力将材料带入更深层，清洗堆积表面的材料）
5、用专业打磨机配500目环氧树脂磨碟进行全面打磨2-3遍（可以用清水进行湿润处理后打磨或直接带水水磨），对整体基面进行初步抛光。
6、用专业打磨机配1000目环氧树脂磨碟进行全面打磨2-3遍（可以用清水进行湿润处理后打磨或直接带水水磨），对整体基面进行全面抛光（直至地面手感光滑并带有少量光泽为止）。
五、混凝土密封固化剂的优点
1、硬化耐磨
与混凝土中的物质发生化学反应，形成硬性物质，堵塞混凝土中的结
构孔隙，大大提高混凝土表层的硬化耐磨程度，形成长久坚硬的、类似大理石般的保护层。
2、密封
密实度的提高，有效地抑制外界污染物进入混凝土中，从而提高、延长了混凝土的寿命。
3、抗化学侵蚀性能
凝胶状的化学结构与材料独具的特性，抑制和抵抗了大多数化学物质的侵蚀性破坏。
4、防尘
消除混凝土产生粉尘的特性。5、抗老化性能好
不会变黄，抗白化现象。一般的地坪材料经长时间使用，颜色会产生明显变化，而且因磨损造成白化现象。
6、呼吸功能避免混凝土的缺点
虽然可以阻止大多数的固体及液体杂质进入混凝土中，但同时又允许气体的水自由流通，让混凝土得以“呼吸”，从而避免了起鼓、脱皮、微裂缝等混凝土的缺点。
7、施工方便过程环保
8、永久的光泽
经处理后，地面出现迷人的打蜡般的光泽。并且经使用时间的延续，表面的外观会更好。实际上就是使用者不自觉的进行着抛光工作，使清洁工作变得非常简单。
9、降低维护费用一次施工永久防护
是一种使用时不需要重复维护的地坪材料。完工后，下道工序造成的其它建筑污渍特别容易清洗，使完工地面的成品保护变得简单，交付甲方时也变得轻松。
10、无色、无味、无有机溶剂挥发物，符合当今环保、健康、安全的理念
可以轻松地改善旧的、低质量混凝土表面的问题，因施工简单、无毒、无气味、所以可一边生产、一边施工，并且可快速投入再使用。
11、优秀的渗透性可渗透到2—6mm的厚度
12、用量0.3-0.4kg/m2用量取决于基面状况
六、注意事项
1、旧地面应先除去表面涂层（如蜡层、养护剂、树脂类涂料等）及油污。重度油污的地面，本产品不适用。2、施工温度：2℃＜地面温度＜50℃
3、塑料桶密封，0℃以上保存，存储期不限，若有浑浊现象，使用前摇匀即可。
4、运输时检查包装是否完整、密封，发生泄漏时用大量水冲洗。
5、若误服请立即饮大量温水催吐并就医。皮肤接触或溅入眼内，立即用清水冲洗或就医。避免儿童接触。
