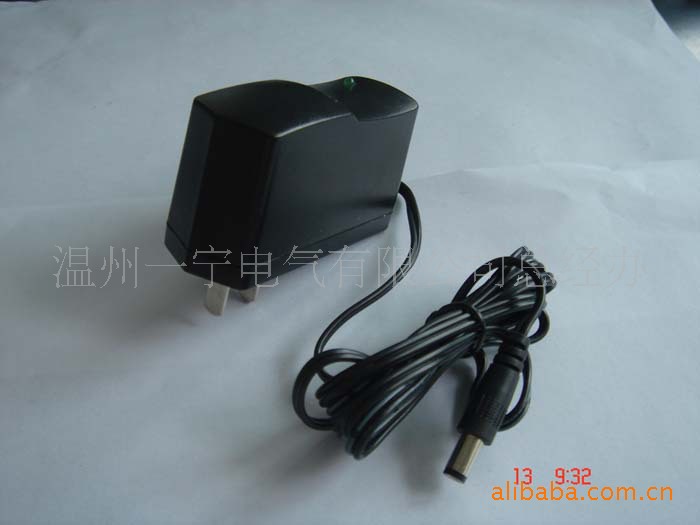

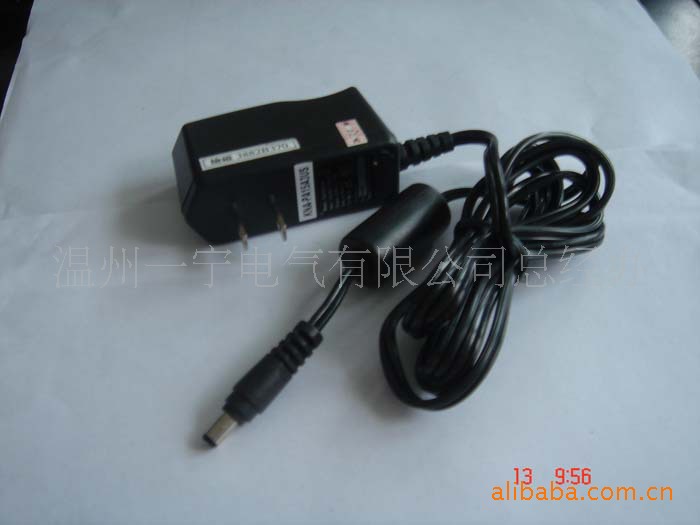

型号:立式

输入:100-240V电压

输出:5V 1000MA电源

尺寸:  X   X

产品特点：
·采用进元器件，可靠性高·内置EMI滤波器，抗干扰性能好·直流纹波小，工作效率高
·设计软启动电路，交流浪涌电流限制·工作温度低，使用寿命长·输入电压范围宽，符合全球使用标准·绝缘性能好，抗电强度高·具有短路、过载、过压保护功能·满负荷高温烧机，100%老化测试·体积小，重量轻、外观美
型号


性能 S-100F-5 S-100F-7.5 S-100F-12 S-100F-15 S-100F-24 S-100-48
直流输出电压 5V 7.5V 12V 15V 24V 48V
输出电压容差(注2) ±2% ±1% ±1% ±1% ±1% ±1%
额定输出电流 20A 13.5A 8.5A 6.7A 4.5A 2.2A
输出电流范围 0-20A 0-13.5A 0-8.5A 0-6.7A 0-4.5A 0-2.2A
纹波及噪音(注3) 100mVp-p 125mVp-p 125mVp-p 125mVp-p 150mVp-p 150mVp-p
进线稳定度(注4) ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度(注5) ±1% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
直流输出功率 100W 101W 102W 100.5W 108W 105.6W
效率 76% 76% 80% 81% 83% 84%
直流电压可调范围 +10% ±10% ±10% ±10% ±10% ±10%
输入电压范围 85～132VAC/176～264VAC SELECTED BY JUMPER OR SWTCH 47～63Hz;255～370VDC
输入电流 2.4A/115V 1.2A/230V
冲击电流 冷启动电流 35A/115V 60A/230V
漏电流 <1mA/240VAC
过载保护 105%～150% 类型：PULSING HICCUP SHUTDOWN 复位：自动恢复

过电压保护 115%～135%
高温保护 ……
温度系数 ±0.03%℃(0～50℃)
启动、上升、保持时间 1ms,30ms,15ms
抗震性 10～500Hz,2G 10min./1周期,时长60分,各轴
耐压性 输入输出间：3KVAC，输入外壳：1.5KVAC，输出外壳：0.5KVAC

隔离电阻 输入输出间，输入与外壳，输出与外壳：500VAC/100M Ohms
工作温度、湿度 -10℃～+60℃，20%～90%RH
存储温度、温度 -20℃～+85℃,10%～95RH
外形尺寸 159X98X38重量 0.65gs
安全标准 满足UL1012,TUV EN60950
EMC标准 符合IEC801-2,3,4,IEC555-2
注：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70% RH.湿度。
　　2、容差：包括设定容差，线路稳定度，负载稳定度(注5)。
　　3、纹波测试：20MHz 用A12"双绞线，中断用0.1uF&47uF电容器短路。
　　4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
　　5、负载稳定度测试：负载从0%到100%。
　　6、C3,4,32必须拆除
