JZJW系列罗茨往复真空机组
一、用途与特点：

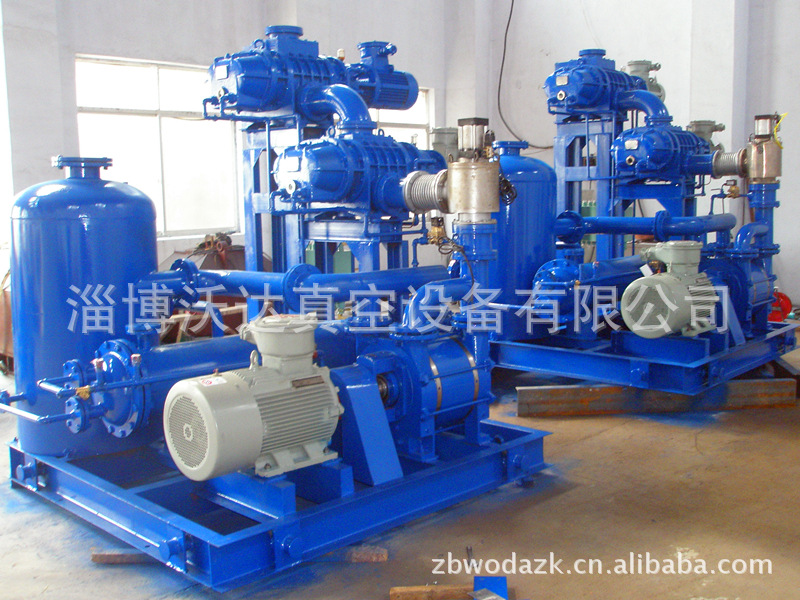

JZJW型罗茨-往复机组是由ZJ型罗茨泵做为主抽泵，立式无油往复泵做为前级泵组成的抽气机组。它不仅可以用来抽除一般气体，还可以抽吸含有水份及少量灰尘的气体。它与一般机械真空泵和一般水环式真空泵相比，具有无油、高效、节能、极限真空度高以及在较高真空度工况下抽速大的优点，是轻纺、食品、化工、医药等行业领域的干燥、脱水及真空除气的一种理想的真空抽气设备。
二、主要型号及技术指标：
1、型号表示方法
如：JZJW1200---4.2
J为机组的第一个字母。ZJ为主泵为罗茨真空泵。W为初级泵为立式往复真空泵。1200为主泵(罗茨泵)抽速L/S。4.2为抽速配比代号。
2．技术指标：
机组型号 | 泵型号 | 抽速 L/S | 极限压力 Pa | 总功率 kW |
主泵 | 前级泵 |
JZJW150-2 | ZJ-150 | WLW-50 | 150 | 2.67×102 | 6.2 |
JZJW300-2 | ZJ-300 | WLW-100 | 300 | 2.67×102 | 11.5 |
JZJW600-2 | ZJ-600 | WLW-200 | 600 | 2.67×102 | 22.5 |
JZJW1200-2 | ZJ-1200 | WLW-300 | 1200 | 2.67×102 | 33 |
JZJ2W70-2 | ZJ-70 | 2WLW-25 | 70 | 6.7×10 | 5.1 |
JZJ2W150-2 | ZJ-150 | 2WLW-50 | 150 | 6.7×10 | 9.7 |
JZJ2W300-2 | ZJ-300 | 2WLW-100 | 300 | 6.7×10 | 19 |
JZJW300－4.1 | ZJ-300 | ZJ-70,WLW-50 | 300 | 6.7×10 | 9.1 |
JZJW600-4.2 | ZJ-600 | ZJ-150,WLW-50 | 600 | 6.7×10 | 13.7 |
机组型号 | 泵型号 | 抽速 L/S | 极限压力 Pa | 总功率 kW |
| 主泵 | 前级泵 | | | |
JZJW600-4.1 | ZJ-600 | ZJ-150,WLW-100 | 600 | 6.7×10 | 17.2 |
JZJW600-4.2.1 | ZJ-600 | ZJ-150,ZJ-70, WLW-50 | 600 | 6.7×10-1 | 15 |
JZJW600-2.2.1 | ZJ-600 | ZJ-300,ZJ-150, WLW-100 | 600 | 6.7×10-1 | 16.5 |
JZJW1200-4.2 | ZJ-1200 | ZJ-300,WLW-100 | 1200 | 6.7×10 | 22 |
ZJZW1200-4.1 | ZJ-1200 | ZJ-300,WLW-200 | 1200 | 6.7×10 | 29.5 |
ZJZ2W150-4.1 | ZJ-150 | ZJ-30,2WLW-25 | 150 | 4×10 | 6.95 |
ZJZ2W300-4.1 | ZJ-300 | ZJ-70,2WLW-50 | 300 | 4×10 | 12.6 |
JZJ2W600-4.2 | ZJ-600 | ZJ-150,2WLW-50 | 600 | 4×10 | 17.2 |
JZJ2W600-4.1 | ZJ-600 | ZJ-150,2WLW-100 | 600 | 4×10 | 24.7 |
JZJ2W1200-4.2 | ZJ-1200 | ZJ-300，2WL100 | 1200 | 4×10 | 30 |
说明：1、以上表格为行业推荐标准系列，也可根据用户特殊要求异型设计。
2、单泵的技术指标详见各泵说明书。
3、以上规格的往复泵为WLW系列立式无油往复泵，抽吸过程中不会造成系统及环境污染。
'
