回弹式(自复位)LVDT位移传感器

一、 回弹式LVDT位移传感器特点：

1. 外径20mm、12mm、8mm，位移量0-100mm。

2. 内置弹簧自复位。

3. 探头采用耐磨镀鉻硬质工具钢或塑料平头。

4. 直流单电源供电，内置高性能信号调节器，无待机消耗。

5. 体积小，安装简单，无需调零。

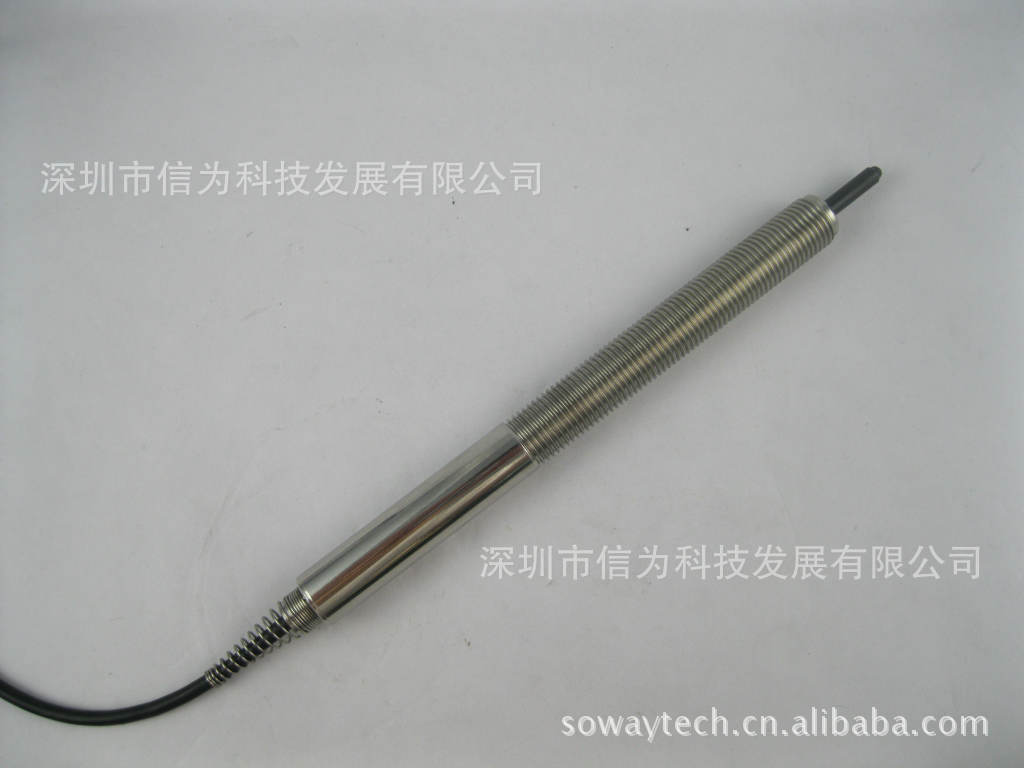

二、 产品图片

三、 检测位移的方法及应用领域：

行程范围0-100mm；检测铁芯（探头）与传感器主体连接在一起，接触探头采用耐磨镀络硬质工具钢或者塑料平头，中间用弹簧连接，当被测物体接触到铁芯探头时，探头往里缩，探头压缩量即产品位移量，由此被测物体的变形量、位移量，当被测物体离开时，由于弹簧的作用，铁芯自动回弹复位。

此种传感器应用于被测物体不方便连接铁芯的时候，如试验机物体形变膨胀检测、辊缝间隙检测、仪器仪表中对物体的厚度的检测、拉伸检测、工具定位、道桥工程检测等。

四、 回弹式LVDT位移传感器性能参数：

五、 回弹式LVDT位移传感器的机械尺寸：

1) 常规机械尺寸

六、 回弹式LVDT位移传感器安装：

1、 夹具安装

LVDT位移传感器的定位安装要求采用温度膨胀系数小的非金属夹具对传感器进行固定，如果采用金属块夹具安装会对产品性能有影响。本公司有标准的固定夹具附件可供用户方便使用，用户也可以根据实际安装现场自行加工固定夹具。

2、 螺纹安装

3、 法兰安装

七、 Soway提供解决方案：

以上产品是公司的常规品，针对不同行业，开发了多种不同类型的专用传感器，如果常规品满足不了您的要求，研发团队为您提供解决方案，接受客户定制，欢迎来电咨询了解，深圳信为传感器竭诚为您服务
