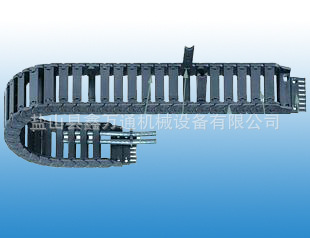

塑料拖链的结构

（1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。



　　（2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。

　　（3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。

　　（4）另可提供分隔片，将链内空间按需要分隔开。



塑料拖链的基本参数

（1）材料：增强尼龙，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。



　　（2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。

　　（3）运行速度和加速度（具体速度、加速度视运行情况而定）。

　　（4）运行寿命长。

工程拖链介绍

　　工程拖链：外形美观，重量轻，长度可任意自行调整。



拖链的用途和特点：

1、适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。



　　2、拖链每节都能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。

　　3、拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。



拖链的结构：

1、拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。



　　2、相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。

　　3、单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。

　　4。另可提供分隔片，将链内空间按需要分隔开。

钢制拖链介绍(非KABELSCHLEPP品牌)

　　TL系钢制拖链的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不下垂。

　　1.拖链可适应最大移动速度40米/分。

　　2．拖链在最大移动速度时，噪声声压级不大于68分贝。

　　3．拖链安全使用寿命不小于100万次(往复)。



钢制拖链规格

有45、65、95、125、180、225、250型，拖链宽度可按用户要求定做，弯曲半径从50-800之间。有三种支撑板的形式。（1）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式（3）安装管缆的规格品种较多时，可选用支撑板——框架式



塑料拖链的检测方法

　　第一、感观，把塑料拖链迎着太阳照射，如果能够看到反射光线均匀无散光，则此拖链用料均匀、质地优良。

　　第二、触摸，用手触摸塑料拖链的各个棱角、表面处，如感觉到光滑不扎手，就此可判断生产用的模具误差范围极小。

　　第三、搓，用木挫用力挫塑料拖链的表面，如果很快出现凹坑，并且掉下的碎屑呈颗料状，则此拖链用的原料是下角料或回炉料做的，如果挫时非常费劲，出现凹坑，并且掉下的碎屑呈短丝状，则可判断此拖链用的原料里加入了高强度的玻纤等材料，使其耐磨性更高。



工程塑料拖链

用途和特点



　　（1）适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。（2）拖链的每一节都能打开，便于安装和维修。运动时噪音低、耐磨，可高速运动。

　　（3）拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。



拖链的结构



　　（1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。

　　（2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。

　　（3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。

　　（4）另可提供分隔片，将链内空间按需要分隔开。



拖链的选用原则



内高:选择内置电缆,油管,气管,水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高。如果重叠按重叠后实际高度作为参考高度。

内宽:选择较粗的一些电缆,油管,气管,水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。

弯曲半径:选择内置电缆,油管,气管,水管等中最大的弯曲半径作为参考值,并留有10%以上的空间。

拖链内置电缆,油管,气管,水管的放置原则

　　应该留有15%的剩余空间,让内置电缆,油管等可以自由活动,在半径方向上对拖链不产生拉力。

　　直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开。

　　在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆,气管,油管等较多的时候建议使用分隔片。

'
