1. 迅鹏电镀行业专用库仑计简介
迅鹏电镀行业专用库仑计用于直流电量计量，计量单位为“库仑（AS）”，目前广泛应用于化工、电镀、蓄电池充放电等与电化学技术有关的工业生产管理上。如：镍网生产、雷射商标制作、制版、贵金属电镀、光亮剂添加等工艺管理方面都有实际应用，在目前是唯一行之有效的方法。
2. 参 数
技术指标 | 参 数 |
输入信号 | 电 流 | 最大直接输入电流0~10Adc(可定制) 超出10Adc需加分流器(SHUNT)；例如0~50Adc/0~75mV |
功耗：< 1VA |
精 度 | ≤0.5% |
温 漂 | < 200ppm |
分流器变比 | 分流器母线电流可设 |
通信 | RS485/RS232通讯接口，ModBus RTU协议，传输速率300-19200bps可设 |
继电器输出(选项) | 可设报警值及报警延时时间 |
常开继电器，继电器容量 2A/30VDC 或 2A/250VAC |
辅助电源 | AC/DC220V,DC48V,DC24V；功耗< 2VA 特殊工作电源可定制 |
隔离耐压 | 输入、输出、电源间 交流2kV/分 |
输入、输出与壳体间 > 50MΩ |
外部环境 | 工作温度：0℃- +55℃ |
存储温度： -25℃- +70℃ |
相对湿度：93%RH 40℃（无凝露，无腐蚀性气体） |
海拔 < 3000m |
3. 选型代码
常用选型实例
型号1：SPA-96BDAS-A75-HL-A1
输入：0~100Adc/0~75mVdc
显示：0~99999AS
输出：上下限报警
工作电源：AC220V
描述：此产品为0~100Adc直流电流信号经过分流器转换成0~75mVdc信号作为直流电流信号输入。
4. 迅鹏电镀行业专用库仑计功能介绍
•测量并显示库仑累计值，电流值，五位LED数码管显示，量程自动转换，小数点自动移位；
• RS485或RS232通讯（Modbus-RTU）协议，从设备地址、波特率可通过前面板按键任意设置；
•分流器变比可直接设置，SPA-96BDAS可用于不同电流等级的直流系统；
•辅助电源可选配DC24，DC48或AC/DC85-265V；
•可组态的继电器报警输出和类比量4~20mAdc輸出；
•体积轻巧外型美观安裝方便抗干扰能力强。
5. 安 装

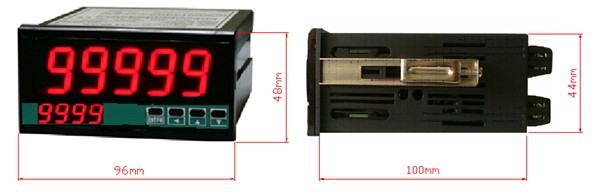

5.1外形尺寸
外型尺寸：96mm×48mm×112mm(长×宽×深)
安装方式：嵌入 最小安装深度：100 mm
开口尺寸：92mm×44mm
重量：约400g
'
