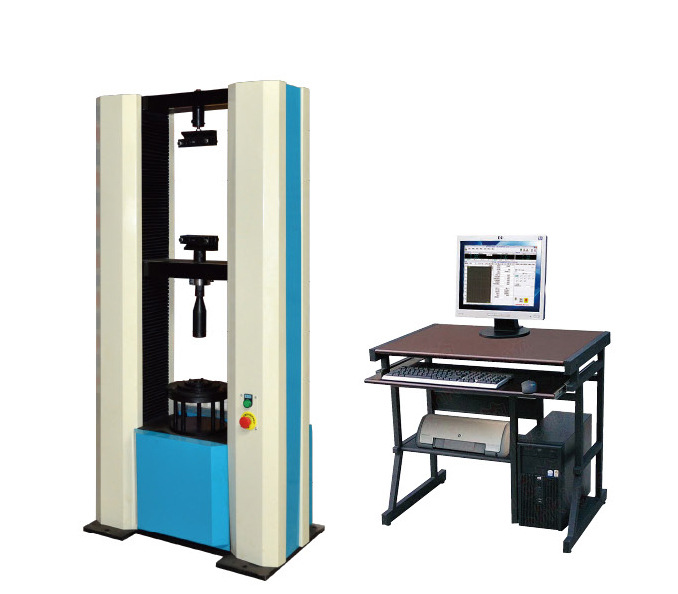

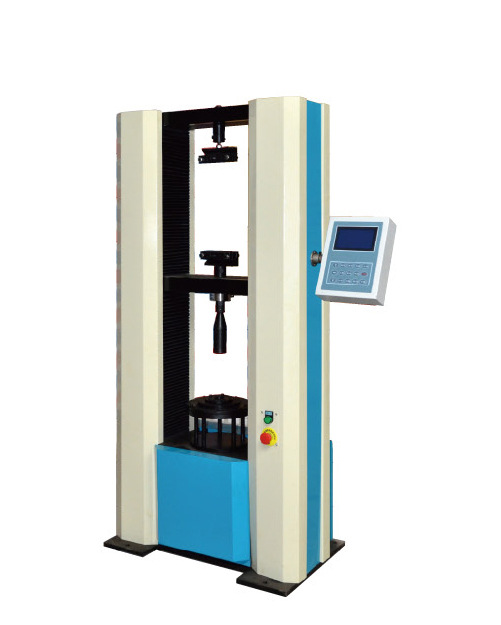

WDW-10土工布试验机

简介：

WDW-10型土工布试验机是针对高等院校、科研院所而设计的电子拉力试验机。试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。无污染、噪音低，效率高，具有较宽的调速范围。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

满足标准：GB/T19978-2005土工布及其产品刺破强力的测定

          GB/T14800-1993土工布顶破强力试验方法

          GB/T16989-1997土工布接头/接缝宽条拉伸试验方法

          GB/T15788-2005土工布拉伸试验方法宽条样法

主要技术指标：

1、 机     型：  双臂

2、 最大试验力：    10Kn

3、 操作方式：   全中文菜单操作

4、 测量范围：  最大试验力的2%—100%

5、 精度级别：   1级

6、 试验力准确度： 优于示值的±1%

7、 试  验 力：  最小分辨力0.01N

8、 位移测量：  分辨率为0.01mm

9、 变形准确度：   优于±1%

10、 液晶显示内容：试验力、位移、峰值、运行状态、运行速度等

11、 无级调速：  采用直流伺服电机及控制系统

12、 试验空间调整机构：伺服电机，同步带传动

13、 调速范围：   0.01mm/min~~500 mm/min

14、 试验行程：   600mm

15、 拉伸空间：   600mm

16、 压缩空间：   600mm

17、 主机尺寸：   66*460*1700mm

18、 试验保护功能： 过载保护

19、 安全保护装置： 限位开关

20、 供电电源：   200V  50Hz

21、 重      量：  约450Kg

22、 工作环境：  室温～45℃，湿度20%～80%

主要功能及特点：

1、调速系统：采用伺服电机和减速机，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.01～500mm/min。

2、传动机构：传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

3、附具连接：万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

4、操作系统：触摸健操作方式，液晶显示器实时显示，全中文操作，克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。

5、自动标定：系统可自动实现示值准确度的标定.

6、自动显示：在整个试验过程中，液晶实时显示试验力、位移、峰值、运行状态、运行速度等。

7、自动控制：试验参数输入完毕，可自动完成试验过程。

8、试样判断：试样断裂后，移动横梁自动停止移动。

9、限位保护：具有机械和程控两级限位保护功能。

10、特殊附具：除配有标准拉伸或压缩附具外，也可根据用户需要配备特殊附具。

五、系统基本配置：

1、试验机主机(单臂)                                     1台

1.1伺服电机                                            1个

1.2减速系统                                            1套

1.3负荷传感器                                          1只

1.4精密丝杠副                                          1套

2、光电编码器                                           1只

3、限位开关                                             1套

4、操作仪表盒                                           1个

5、拉伸附具(土工布专用)                                 2套

6、压缩附具                                             1套

7、随机工具                                             1套

8、电源连接线                                           1套

9、技术资料：包括：使用说明书 合格证、装箱单
