一、产品描述

B/JXJ系列摆线针轮减速机采用少齿差行星传动原理及摆线针齿啮合的新型传动结构，产品符合标准 JB/T2982 -94，具有传动比大、效率高、结构紧凑、 体积小、寿命长、故障少、、抗冲击能力强等特点。

二、技术参数范围

输入功率：0.25-18.5kW
减速比：单级9-87 双级传动可达7569
输出扭矩：可达5000 N.m
特点：超强的过载性能，应用范围极其广泛

三、应用领域

广泛用于陶瓷、饮料、轻工、纺织、矿冶、石化、起重运输、印染等工业部门。

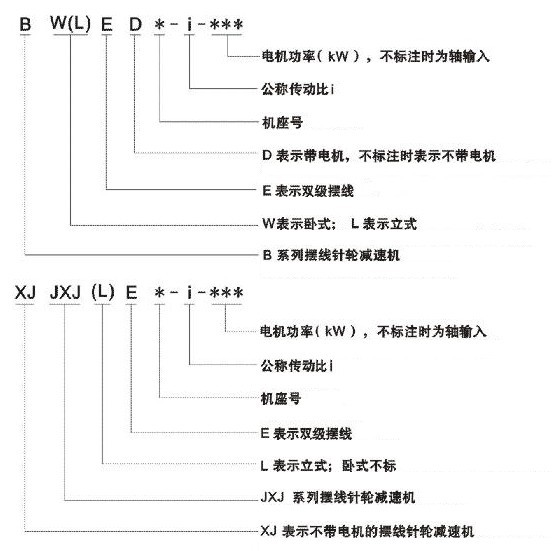

四、型号表示法

五、选型及订货指南

1.订货时请根据使用需要的转速和转矩，合理选择机型，请写明型号，如果用特殊电机，请注明清楚并与本公司协商;

①明确具体工作要求（负载、输出转速、工作系数等）；
②确定计算转矩
      T1=K*T,（T1—所求转矩，K工作系数）；
      T=9549P/n;（T—负载转矩）；
③选定型号；
某化学反应搅拌器，搅拌固液混合料，工作时候为每天24h，输入转速为500r/min，输出轴转速为15r/min，工作转矩为2597N.m，峰值转矩为200%。
选型例子：
   a.传动比i=500&pide;15=33.3，故选i=35；
   b.查手册，取工况系数为1.35；
   c.实需转矩为1100N.m×1.35=1485N.m;
   d.峰值转矩为1485N.m×200%=2970N.m；
   e.选取BL5-35可以满足要求。

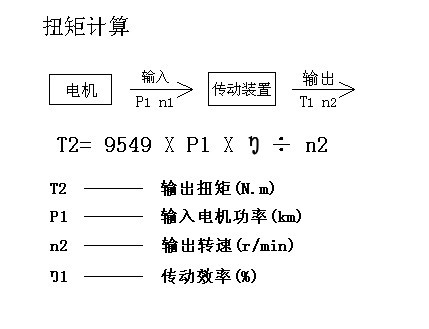

附：

2.订货时请尽量选用标准产品，如有特殊要求请在合同详细说明，如电机出线盒位置、安装型式等等

六、参数表

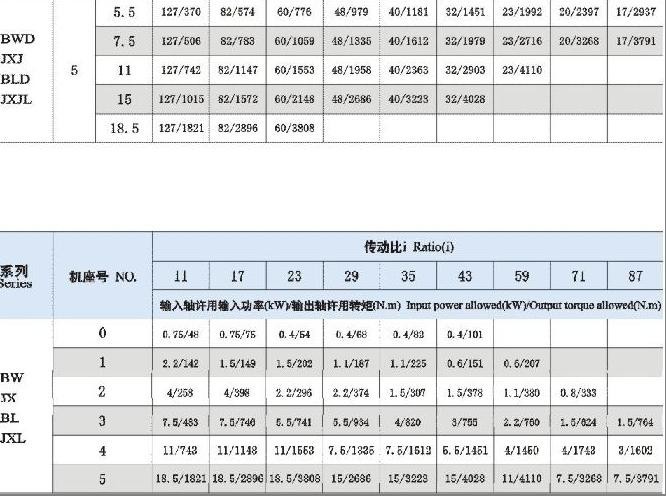

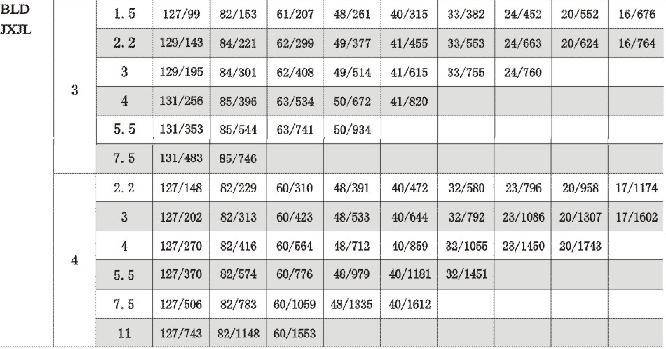

单级摆线参数表

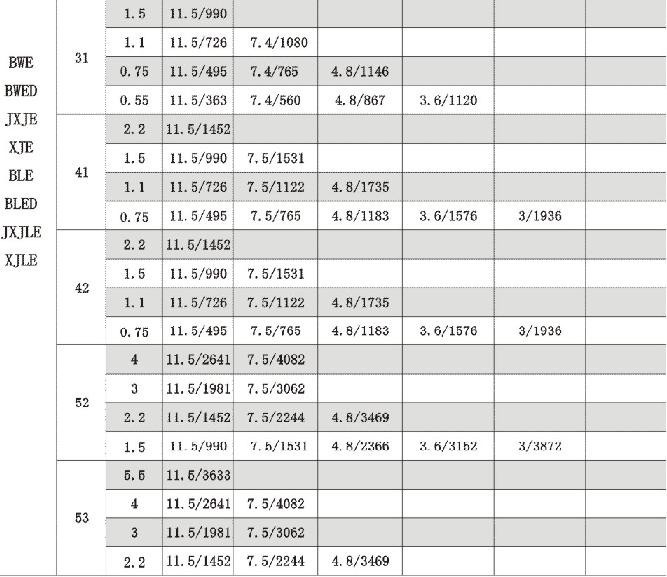

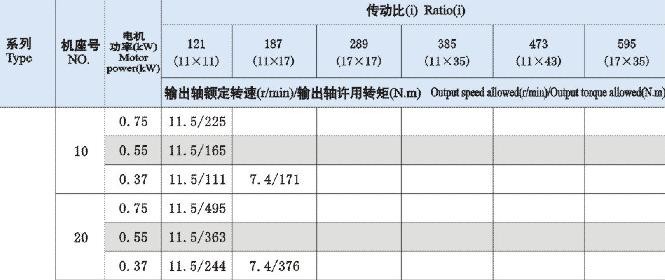

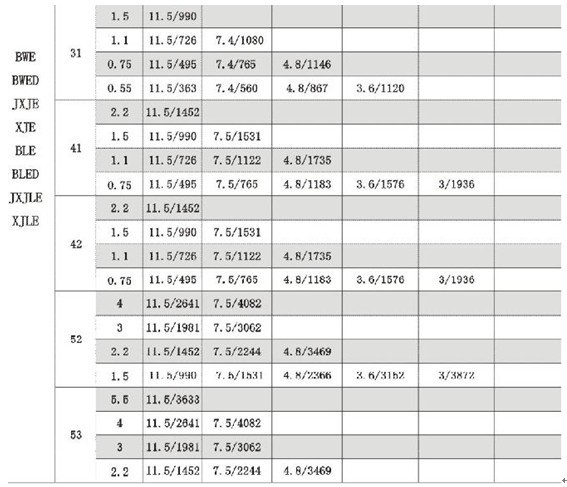

双级摆线参数
