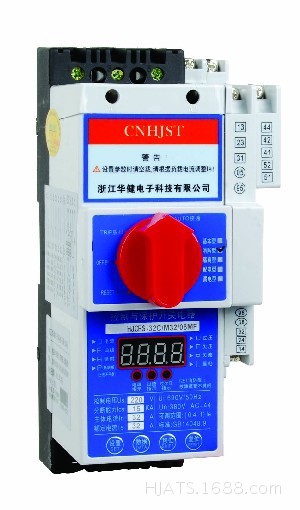

KB0-12Y/M12/06MF控制与保护开关说明
A、型号及意义
a、基本型的完整构成及型号应包括：主体型号+主机脱扣器定额电流及分断能力等级、智能脱扣器、产品功能、控制电源。
b、产品型号各部分的含义如下：(1图)


c、产品组合型式
基本型:无代号
消防型:F
隔离型:G
漏电型:LE
可逆型:K
双速型:S
星三角型:J
B、主要参数说明
a、两个外形安装尺寸：45型和125型。
b、主电路极数分为：三极、四极。

c、CPS控制与保护开关电器的基本配置：主体+智能控制器+辅助触头组。
d、主体由主电路基本模块即：触头系统模块、短路脱扣器、电磁系统模块、操作机构系统模块构成。
e、短路分断能力等级：经济型（C）为35KA、标准型（Y）50KA、高分断型（H）80KA。
f、预期短路电流下的分断时间为2~3ms，限流系数0.2以下。
g、辅助触头组由短路报警触头、过载报警触头以及一组2常开1常闭辅助触头构成。
C、三极基本型KB0控制与保护开关的外形与安装
a、KB0-45三级基本型控制与保护开关电器产品尺寸图(2图)

b、KB0-125三级基本型控制与保护开关电器产品尺寸图(3图)

D、功能优势及功能特点
A、优势
1.分离电器构成的系统相比
a. 具有控制与保护自配合的特性KB0系列控制与保护开关电器集控制与保护功能于一体,相当于断路器 (熔断器)＋接触器＋过载继电器＋辅助电器。很好的解决了分离元件不能或很难解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理 ( 具有反时限、定时限和瞬时三段保护特性 )，只要根据负载功率或电流即可正确选择单一产品,代替以往的包括自电源进线端至负载端的各种电器，不需降容；大大减轻了设计人 员的工作量。
b. 具有无可比拟的运行可靠性和系统的连续运行性能KB0路电流后无需维护即可投入使用，即具有分断短路故障后的连续运行性能：KB0在进行了分断短路电流试验后，仍具有不小于1500次的AC-44电寿命这是由断路器等分离元件构成的系统所难以达到的，KB0的这一特性极大地提高了系统的运行可靠性和系 统的连续运行性，其中的 Ics为 80kA指标属同类产品的国际领先、国 内最高指标。
c. 节能节材KB0具有体积小、安装面积少、无分离元件接点、减少线路发热、节约能源、节约材料等优点。
2. 与塑壳断路器相比
a. 具有分断能力高、飞弧距离短的特性KB0在380V额定运行短路分断能力Ics (o－co-co) 达到高分断型为80kA、标准型为50kA、经济型为35kA, 在 50kA 预期短路电流下的分断时间仅为2～3ms, 限流系数达到0.2以下，达到塑壳断路器的领先水平，达到熔断器的限流水平，大大限制了短路电流对系统的动、热冲击。KB0飞弧距离仅为20～30mm。
b. 与塑壳断路器构成的保护系统相比，具有保护整定电流均可调整的特性 SLCP(反时限)电流和磁脱扣(定时限)电流均可在面板上进行调整，即除了常规的热保护电流可根据负载功率进行整定外，过流保护整定电流也可在面板上进行调整 (配电负载的调整范围为3～6Ie，电动机负载的调整范围为 6～12Ie)。克服了塑壳断路器的短路保护整定电流出厂后用户无法调整的缺点使得 KB0产品即使安装在线路末端，短路电流较小时，同样具有很好的短路保护功能。
3. 与接触器性能相比具有寿命长、操作方便的特性
KB0命达 500～1000万次，电寿命AC-43为100～120万次，既可就地手动操作，又可实现远距离自动控制功能。采用了先进的触头与电磁系统分离式设计，有效抑制了触头的二次弹跳，大大提高了产品的电寿命，而且特别适用于重载起动等严酷的场合。
B.功能特点
1.高效节能，温升低
KB0控制与保护开关电器采用新型节能技术，开关电磁系统采用了启动电流电路与开关吸持电流电路，开关电磁系统交流启动，单片机控制的直流保持吸合的工作模式。使开关电磁系统的铁芯损耗和短路环损耗降至最低，线圈铜损耗仅为原来的4％左右，从而最大程度的节约了电能，同时降低了开关电磁系统的温升及噪声。
2.性能可靠，寿命长
KB0控制与保护开关电器的电磁系统增加了缓冲装置，减少了开关电磁系统的能量冲击，从而提高了开关的吸合性能，延长开关的使用寿命。KB0控制与保护开关电器微电子方面采用了优质的单片机（PIC）及名牌电子元器件，精心设计的电路，从产品的硬、软两方面优化设计减少了电磁干扰，提高了产品的可靠性。
其具体功能特点具体如下：
1、具有远距离自动控制和就地直接人工控制功能；
2、具有面板指示及机电信号报警功能；
3、具有协调配合的时间-电流保护特性（具有长延时、短路短延时、和瞬时三段保护特性)；
4、具有断相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不平衡、隔离、启动延时（避开启动大电流、它和过流动作时间分开）等诸多功能；
5、监控器对各种运行、故障等状态采用LED显示。具有电压表、电流表功能；
6、配有设置键，移位键、数据键、复位键、可对各种参数进行设定和查询；由于YCPS采用MCU的E2PROM存储记忆技术，实现参数设定，断电后设定参数仍保存下来，无须再设定；
7、具有故障记忆功能，便于故障查询、分析；
8、具有RS485通信接口，开放式现场总线（Mod Bus协议等），给用户系统集成带来方便，便于用户实现智能化管理。
9、用户根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护
