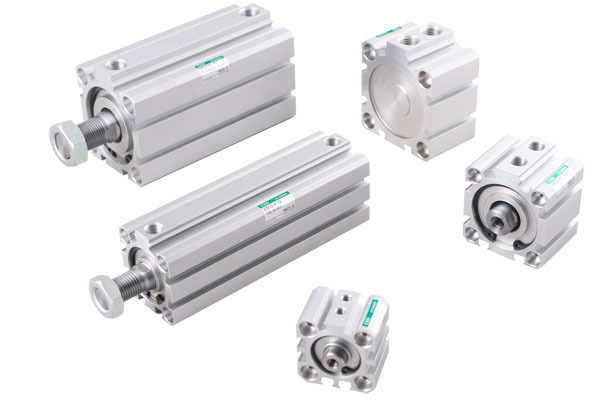

SSD2系列超紧凑型气缸：
● 内径尺寸：Φ12、Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ80、Φ100
● 丰富的行程设定
利用小间隔的行程设定，可选择符合设计的最佳机种
● 在同一尺寸下可附带橡胶缓冲
可在不希望在气缸末端产生金属声的场合进行使用
即便附带橡胶缓冲，尺寸仍然和原来一样
● 可选的安装方法
可用内六角螺栓直接安装，安装方便，法兰和耳座等安装连接件丰富
● 在气缸四个面上均配置气缸开关槽
开关安装位置可选性大，安全满足各类客户需求
● 对应RoHS指令
